目錄一、前言二、添加標題三、為坐標軸添加標簽四、添加文本說明五、文本的對齊方式六、文本邊界框七、添加箭頭八、添加圖例九、使用LaTex風格的符號十、LaTex簡介十一、使用LaTex符號示例十二、使用中文字符系列鏈接一、前言

在系列博文的中，我們已經學習了如何自定義繪圖的顏色和樣式，以使得繪制更加精美、符合審美要求。可以用Matplotlib繪制出復雜而又精美的統計圖，但是如果沒有注釋，我們很難讓其他人明白圖中的點、線究竟代表著什么，有什么樣的含義，也就失去了統計圖的意義，為了解決這一問題，Matplotlib提供了大量對圖形進行注釋的方法，這些注釋方法對于所有的繪圖函數（如plt.plot()、plt.scatter()、plt.histogram()等）都是通用的，利用這些注釋可以使統計圖變得通俗易懂。

二、添加標題

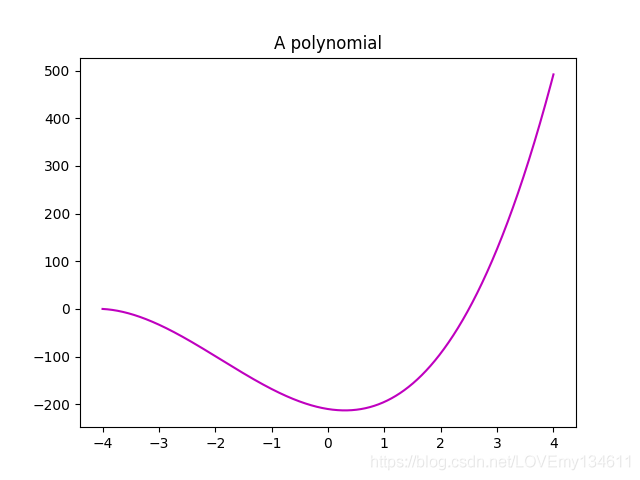

從最簡單的添加標題開始：

import numpy as npimport matplotlib.pyplot as pltx = np.linspace(-4, 4, 10005)y = 5 * (x + 4.2) * (x + 4.) * (x - 2.5)plt.title(’A polynomial’)plt.plot(x, y, c = ’m’)plt.show()

Tips：

plt.title()函數接受一個字符串作為參數并將其作為整個圖形的標題。

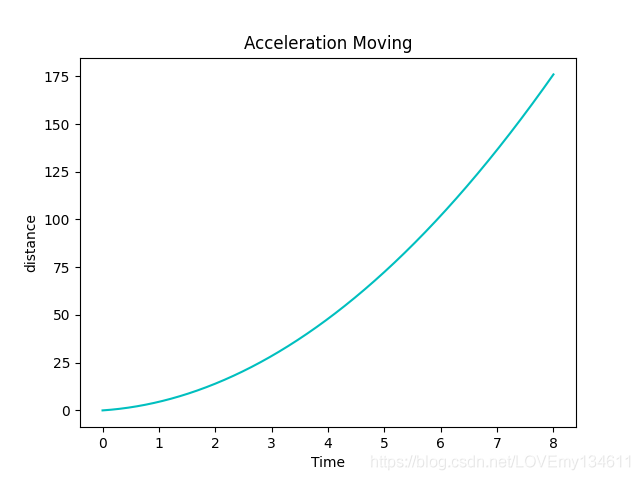

三、為坐標軸添加標簽

在實際應用中，對統計圖坐標軸的適當描述有助于用戶理解圖形所表達的含義。

import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 8, 1000)y = 2.0 * x + 0.5 * 5 * x ** 2plt.title(’Acceleration Moving’)plt.xlabel(’Time’)plt.ylabel(’distance’)plt.plot(x, y, c = ’c’)plt.show()

Tips：

使用plt.xlabel()和plt.ylabel()函數分別為水平軸和垂直軸添加注釋。

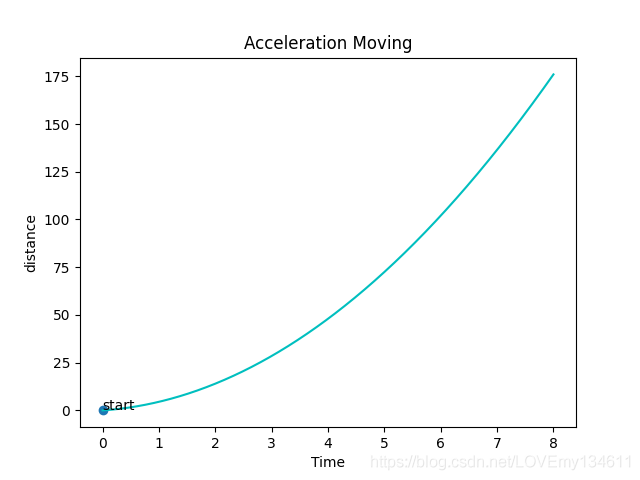

四、添加文本說明

雖然我們已經學習了如何圖形添加標題，以及為坐標軸添加注釋，但是，很多時候我們還需要在圖形中添加說明文本，來凸顯圖中點或線的重要性。

import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 8, 1000)y = 2.0 * x + 0.5 * 5 * x ** 2plt.title(’Acceleration Moving’)plt.xlabel(’Time’)plt.ylabel(’distance’)plt.scatter(x[0],y[0])plt.text(x[0], y[0], ’start’)plt.plot(x, y, c = ’c’)plt.show()

Tips：plt.text()函數接受要顯示的位置和文本作為參數。位置以坐標形式給出，其指定了文本框左下角的位置。

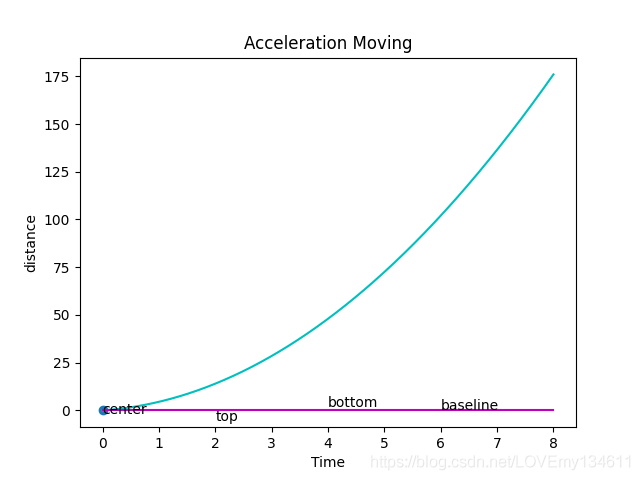

五、文本的對齊方式

文本外圍包含隱式文本框（下文會介紹文本框的顯示方法），此框用于將文本與傳遞給plt.text()的坐標進行相對對齊。使用verticalalignment和horizontalalignment參數（它們分別可以簡寫為va和ha）控制對齊的方式。垂直對齊選項如下所示：

參數值 說明 center 參數坐標相對于文本框的中心 top 參數坐標相對于文本框的上側 bottom 參數坐標相對于文本框的底部 baseline 參數坐標相對于文本的基線

import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 8, 1000)y = 2.0 * x + 0.5 * 5 * x ** 2x_b = np.linspace(0, 8, 1000)y_b = np.zeros_like(x_b)plt.title(’Acceleration Moving’)plt.xlabel(’Time’)plt.ylabel(’distance’)plt.scatter(x[0],y[0])plt.text(0, 0, ’center’, va=’center’)plt.text(2, 0, ’top’, va=’top’)plt.text(4, 0, ’bottom’, va=’bottom’)plt.text(6, 0, ’baseline’, va=’baseline’)plt.plot(x, y, c = ’c’)plt.plot(x_b, y_b, c = ’m’)plt.show()

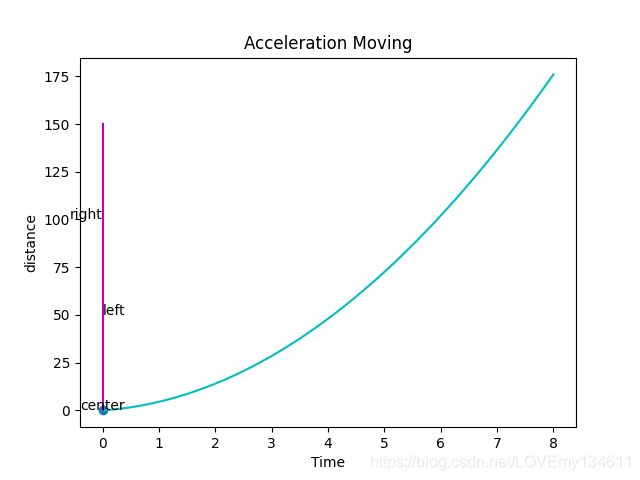

水平對齊選項如下所示：

參數值 說明 center 參數坐標相對于文本框的中心 left 參數坐標相對于文本框的左側 right 參數坐標相對于文本框的右側

import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 8, 1000)y = 2.0 * x + 0.5 * 5 * x ** 2y_b = np.linspace(0, 100, 1000)x_b = np.zeros_like(y_b)plt.title(’Acceleration Moving’)plt.xlabel(’Time’)plt.ylabel(’distance’)plt.scatter(x[0],y[0])plt.text(0, 0, ’center’, ha=’center’)plt.text(0, 50, ’left’, ha=’left’)plt.text(0, 100, ’right’, ha=’right’)plt.plot(x, y, c = ’c’)plt.plot(x_b, y_b, c = ’m’)plt.show()

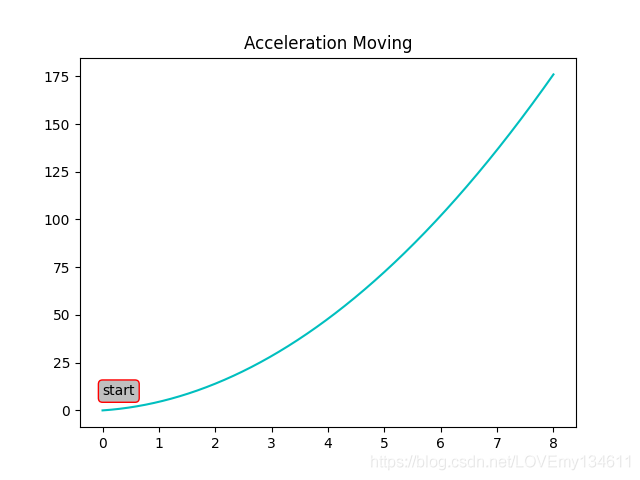

六、文本邊界框

上文介紹了文本外圍包含隱式文本框，為了可以顯式的繪制文本框，plt.plot()支持一個以字典為輸入的bbox參數，此詞典用于定義文本框的外觀配置：

import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 8, 1000)y = 2.0 * x + 0.5 * 5 * x ** 2box = { ’facecolor’: ’.75’, ’edgecolor’: ’r’, ’boxstyle’: ’round’}plt.title(’Acceleration Moving’)plt.text(0, 8, ’start’, bbox=box)plt.plot(x, y, c = ’c’)plt.show()

bbox參數的字典定義包含以下常見鍵值對：

鍵 說明與可選值 facecolor 用于設置文本框背景和邊的顏色 edgecolor 用于設置文本框邊緣的顏色 alpha 用于設置透明度級別，使文本框與背景更好的混合 boxstyle 設置文本框的樣式，可選值包括'round'和'square' pad 如果'boxstyle'設置為'square'，則它定義文本和文本框邊之間的填充量 七、添加箭頭

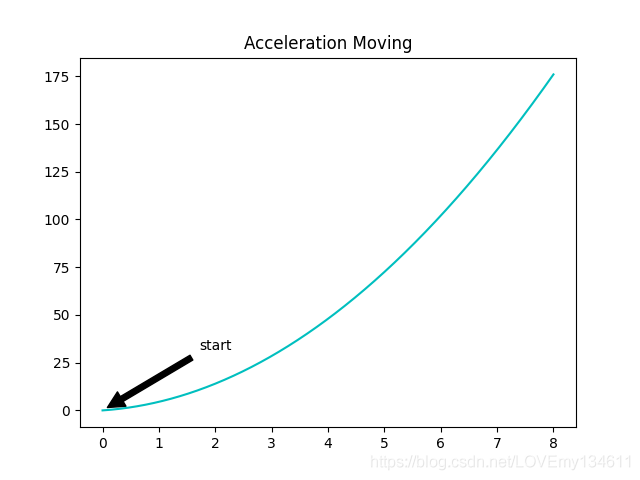

添加文本框當然可以幫助注釋圖形，但有時當說明文本過多，并不能清楚的說明究竟與圖形的那一部分相對應，因此要說明圖形中的特定部分，沒有什么比使用箭頭更好的了，Matplotlib使用plt.annotate()函數繪制箭頭。

import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 8, 1000)y = 2.0 * x + 0.5 * 5 * x ** 2plt.annotate(’start’,ha = ’center’, va = ’bottom’,xytext = (2, 30.),xy = (0, 0),arrowprops = { ’facecolor’ : ’black’, ’shrink’ : 0.05 })plt.title(’Acceleration Moving’)plt.plot(x, y, c = ’c’)plt.show()

Tips：plt.annotate()函數在顯示與plt.text()作用相同的說明文本文本外，同時也會渲染箭頭。要顯示的說明文本是第一個參數；xy參數指定箭頭的目標；xytext參數指定文本位置，同樣可以通過ha和va參數來改變文本對齊方式箭頭的樣式由傳遞給arrowprops參數的字典控制，其中常用的鍵值包括：

鍵 說明與可選值 arrowstyle 控制箭頭的樣式，可選值包括'<-'、'<'、“wedge”、'simple'和'fancy'等 facecolor 用于設置箭頭背景和邊的顏色 edgecolor 用于設置箭頭邊的顏色 alpha 用于設置透明度級別，使箭頭與背景更好的混合

收縮參數控制箭頭端點和箭頭本身之間的間隙。

八、添加圖例

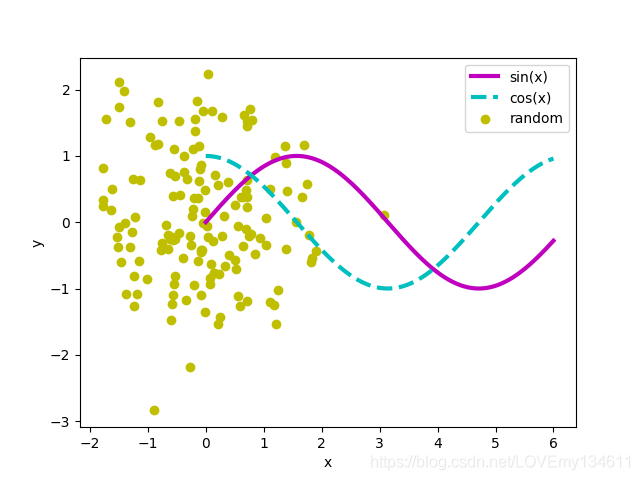

在復雜圖形中，往往包含大量不同的曲線和點，如果這些曲線和點沒有相應的圖例，將無法對其進行準確的區分，因此圖例在實踐中是必不可少的。使用plt.legend()函數以及繪圖函數的label可選參數，可以添加圖例：

import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 6, 1024)data = np.random.standard_normal((150, 2))print(data.size)y_1 = np.sin(x)y_2 = np.cos(x)plt.xlabel(’x’)plt.ylabel(’y’)plt.plot(x, y_1, c = ’m’, lw = 3., label = ’sin(x)’)plt.plot(x, y_2, c = ’c’, lw = 3., ls = ’--’, label = ’cos(x)’)plt.scatter(data[:,0],data[:,1],c=’y’, label = ’random’)plt.legend()plt.show()

Tips：每個plt繪圖函數(如plt.plot()、plt.scatter()等)都有一個可選的label參數來命名圖形的元素。plt.legend()函數的作用是呈現圖例，圖例是根據標簽自動生成的。plt.legend()函數包含可選參數來控制圖例的呈現：

參數 說明與可選值 loc 用于控制圖例的位置，默認值為'best'，將以適合的方式自動放置圖例，其他可選值包括'upper left'、“l(fā)ower left”、“l(fā)ower right”、“right”、“center left”、“center right”、“l(fā)ower center”、“upper center'和'center” shadow 可選值包括True和False，用于設置是否使用陰影效果呈現圖例 fancybox 可選值包括True和False，用于是否使用圓角框呈現圖例 title 用于為圖例設置標題 ncol 強制設置圖例的列數 九、使用LaTex風格的符號

我們已經學習了為圖形添加多種注釋的方法。然而，在實踐中，我們通常需要使用數學符號，因此，我們需要使用LaTex語法來添加數字符號。要使用LaTex風格的符號，首先需要在計算機上安裝可用的LaTeX配置，以便Matplotlib可以解釋LaTeX語法來呈現數學文本。有關于安裝LaTeX的方法，不在本文的主題主題，大家可以根據自己的操作系統檢索安裝方法.

十、LaTex簡介

LaTex是學術界廣泛使用的一種文獻排版系統。與Microsoft Word等文檔編輯器不同，LaTeX用戶在編輯文檔時無法看到其最終顯示效果。文檔被描述為純文本文檔中存儲的文本及命令。最終，LaTeX將解釋文檔以進行呈現。在科學和工程界，LaTeX的公式語言通常用于在電子郵件和論壇中編寫數學文本。

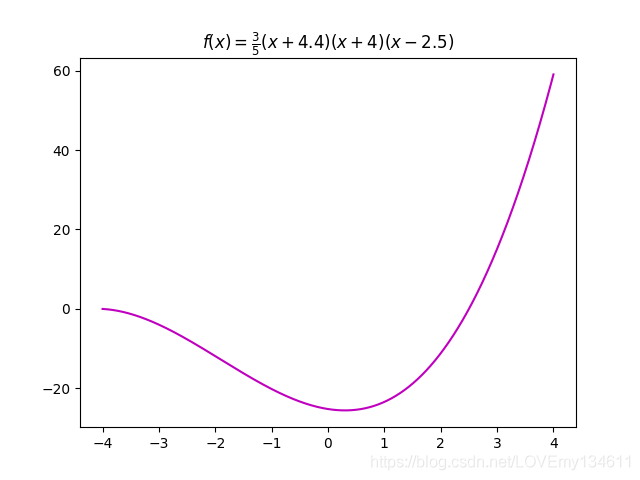

十一、使用LaTex符號示例

使用LaTex風格的符號時，函數接受的字符串參數值以“$”字符開頭和結尾，這是向Matplotlib發出信號，以將文本解釋并呈現為LaTeX樣式的數學文本。字符串的內容就是數學文本的標準語言，關于Matplotlib中LaTeX樣式的數學文本的介紹，可以參考Matplotlib官網。

import numpy as npimport matplotlib.pyplot as pltx = np.linspace(-4, 4, 10005)y = 3 / 5 * (x + 4.2) * (x + 4.) * (x - 2.5)plt.title(’$f(x)=frac{3}{5}(x+4.4)(x+4)(x-2.5)$’)plt.plot(x, y, c = ’k’)plt.show()

Tips：這種LaTex風格的符號不限于標題，它可以用于任何其它注釋。LaTeX語言在很大程度上依賴于轉義字符，但此符號恰好也是Python的字符串轉義字符。因此，如果要在一個LaTeX文本中使用作為轉移字符，需要在Python字符串中使用兩個。為了避免漏掉轉義字符，可以在字符串前面加上r，這樣就不需要任何轉義字符了，即：'$f(x)=frac{1}{4}(x+4)(x+1)(x-2)$'等價于r’$f(x)=frac{1}{4}(x+4)(x+1)(x-2)$’。

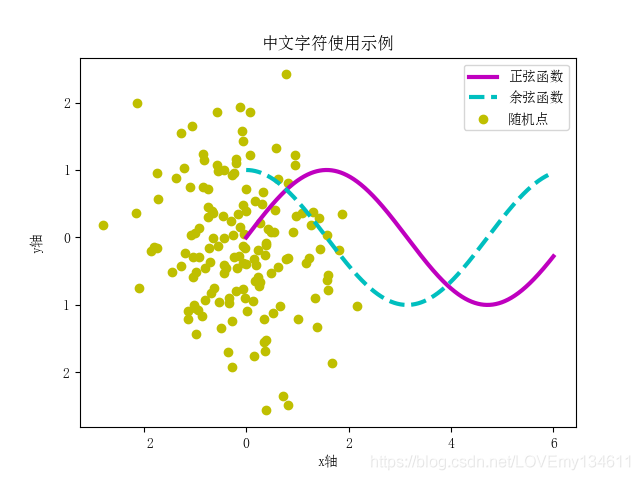

十二、使用中文字符

中文是使用Matplotlib的一個痛點，但是在實際應用中，又不可避免的會使用到中文用于統計圖注釋的顯示，如果不進行配置，會將中文字符顯示為亂碼。使用中文字符作為注釋有多種方式，這里本著簡單就是最優的理念，使用plt.rcParams[’font.sans-serif’]進行設置：

import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 6, 1024)data = np.random.standard_normal((150, 2))y_1 = np.sin(x)y_2 = np.cos(x)plt.xlabel(’x軸’)plt.ylabel(’y軸’)plt.title(’中文字符使用示例’)plt.plot(x, y_1, c = ’m’, lw = 3., label = ’正弦函數’)plt.plot(x, y_2, c = ’c’, lw = 3., ls = ’--’, label = ’余弦函數’)plt.scatter(data[:,0],data[:,1],c=’y’, label = ’隨機點’)plt.rcParams[’font.sans-serif’] = [’SimSun’]plt.legend()plt.show()

Tips：使用plt.rcParams[’font.sans-serif’]設定支持中文字符的字體，使用中文字符的用法范圍與LaTex風格的符號一樣，它可以用于所有注釋，另外需要確保系統支持所設定的中文字符字體。
