下面給大家介紹的是UG10.0怎么偏移草圖的矩形的方法，喜歡的朋友可以一起關注好吧啦網學UG更多的知識哦！

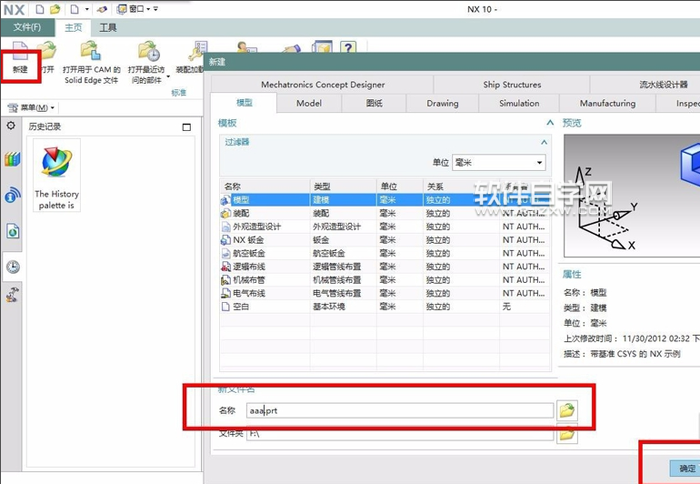

第1步、打開UGNX10軟件，點擊新建，點擊模型，取名稱點擊確定。

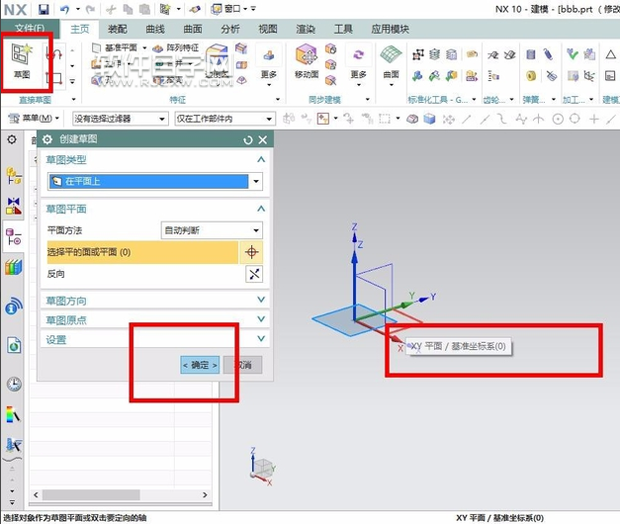

第2步、點擊草圖，選擇XY平面，點擊確定。

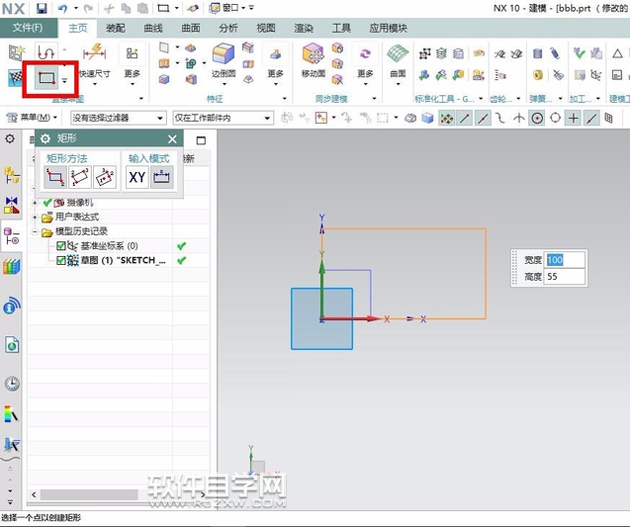

第3步、點擊矩形工具，選擇矩形方法，也輸入模式。設置寬度為100x高度55mm。

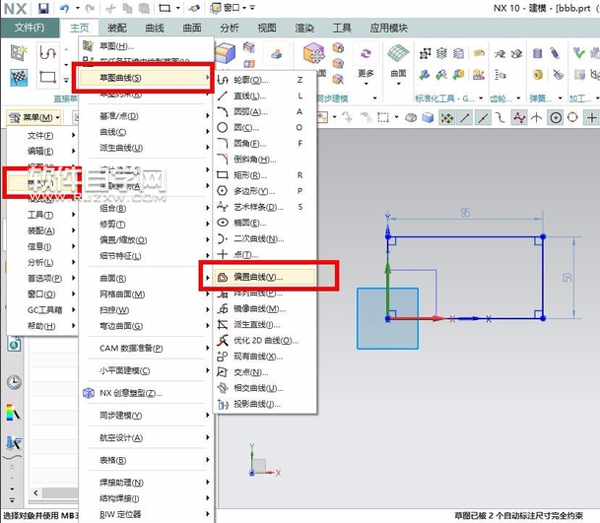

第4步、繪制好了，點擊菜單，插入，草圖曲線，偏置曲線。

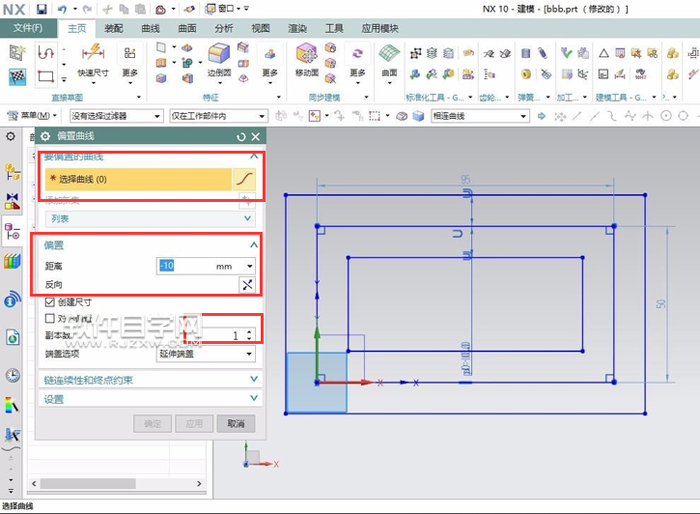

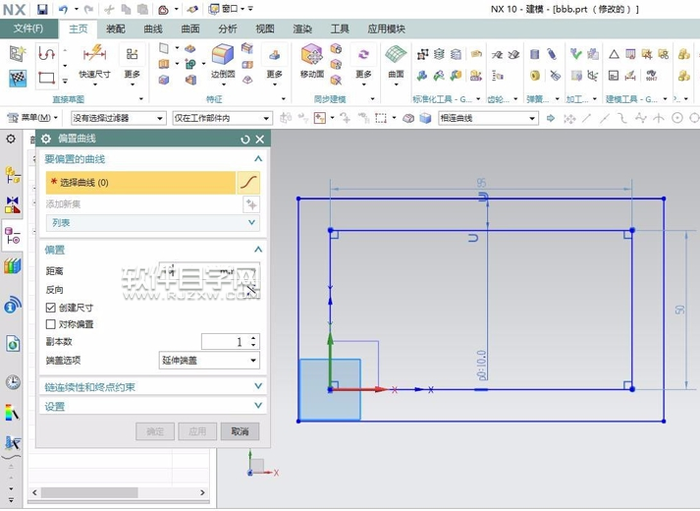

第5步、選擇曲線就是矩形，設置偏置的距離，副本設置1，效果就出來了。

第6步、如果要向內偏移，那距離設置負數。

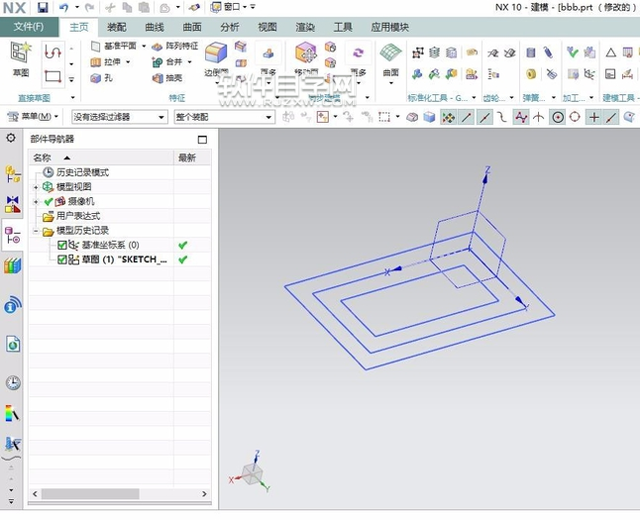

第7步、就這樣草圖的矩形就偏移出來了。

以上就是UG10.0怎么偏移草圖的矩形，希望大家喜歡，請繼續關注好吧啦網。
