下面給大家介紹的是sw五角星怎么畫的方法，喜歡的朋友可以一起來關注好吧啦網學習SolidWorks更多的知識哦！

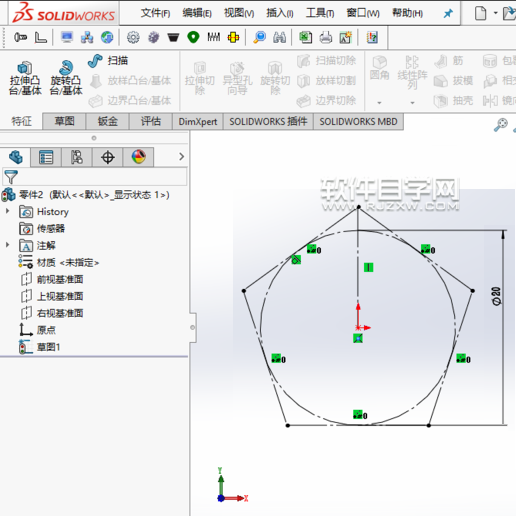

第1步、打開SolidWorks2015軟件，在上視基準面上，繪制上面的草圖出來。

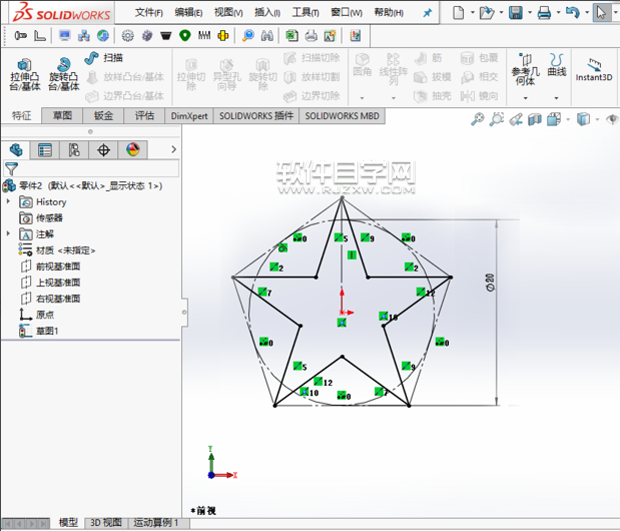

第2步、然后再繪制出來五角星出來。效果如下：

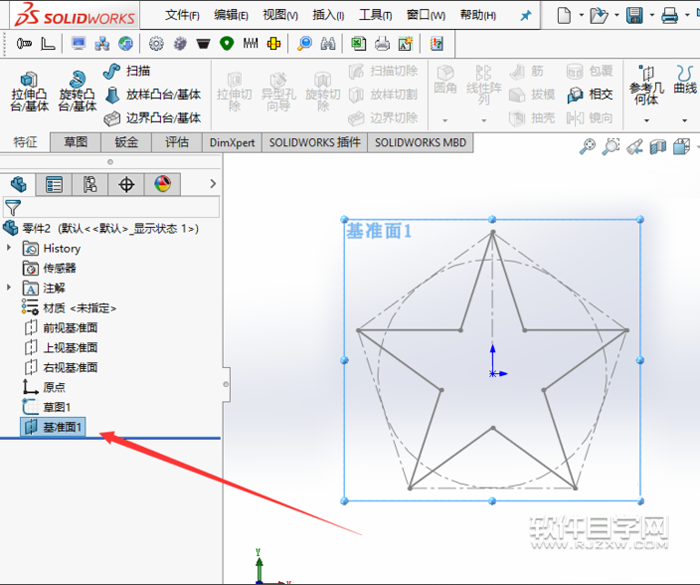

第3步、在剛才那個草圖的基準面新建一個基準面，距離為2mm就可以了，然后在那個基準面新建一個草圖，然后就在畫一個原點。

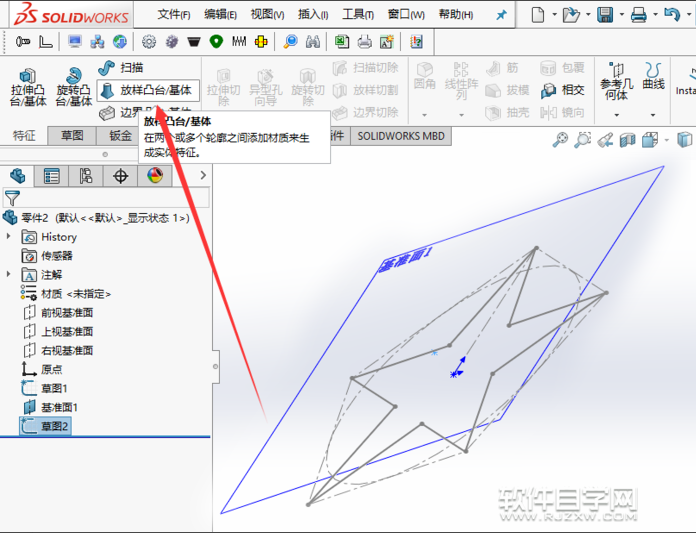

第4步、最后在特征中選擇放樣凸臺這個的特征。

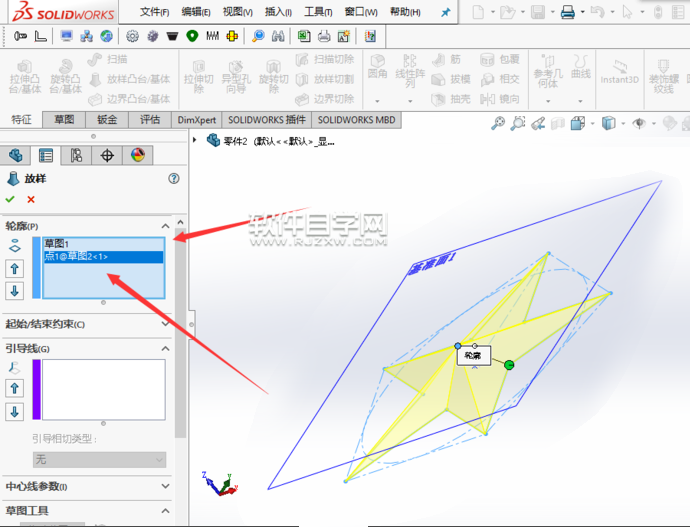

第5步、然后選擇剛才的那兩個草圖，草圖順序為五角星草圖到點的草圖。

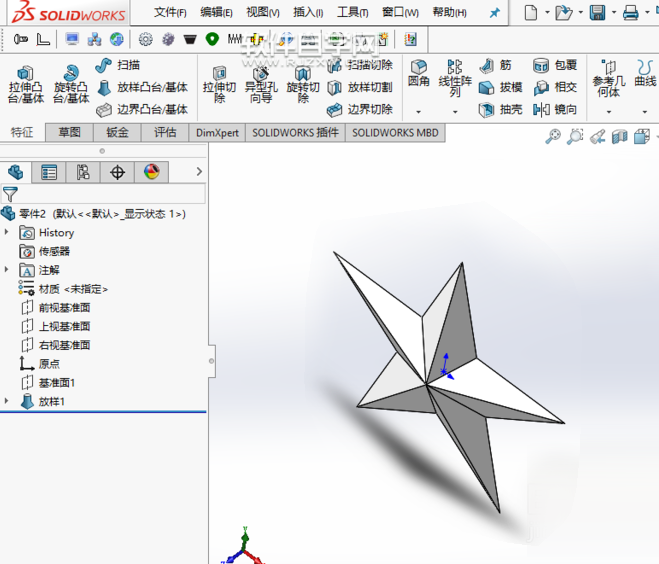

第6步、最后就可以生成一半的五角星了。

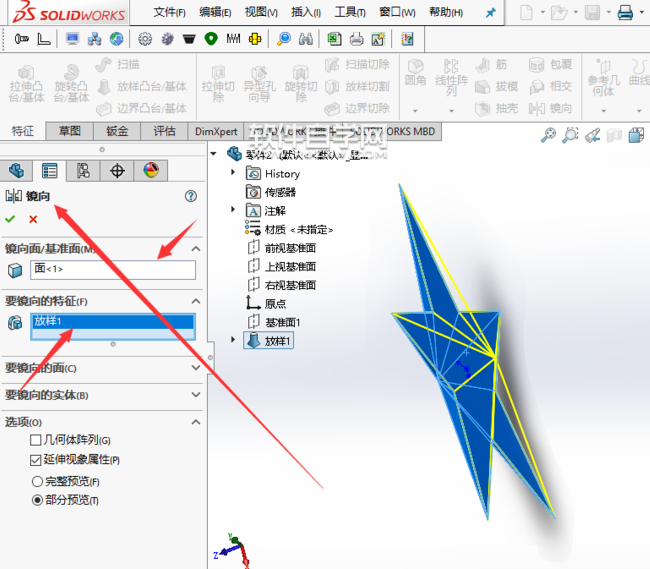

第7步、做好的一半后，再使用鏡像來完成另一面設置。

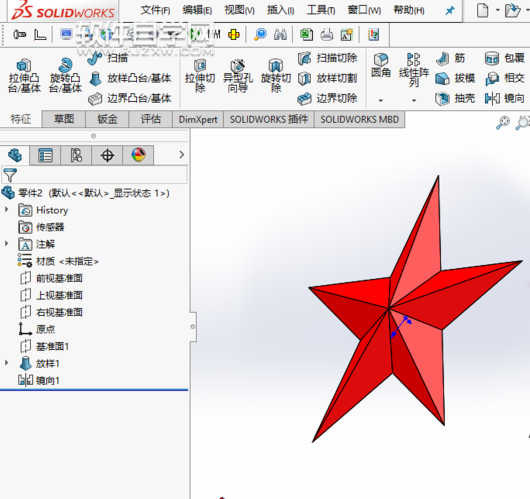

第8步、最后完成上色處理。效果就出來了。

以上就是sw五角星怎么畫，希望大家喜歡，請繼續關注好吧啦網。
