用solidworks繪制實體可以放樣特征完成

瀏覽:163日期:2023-12-04 09:25:53
下面給大家介紹的是用solidworks繪制實體可以放樣特征完成,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

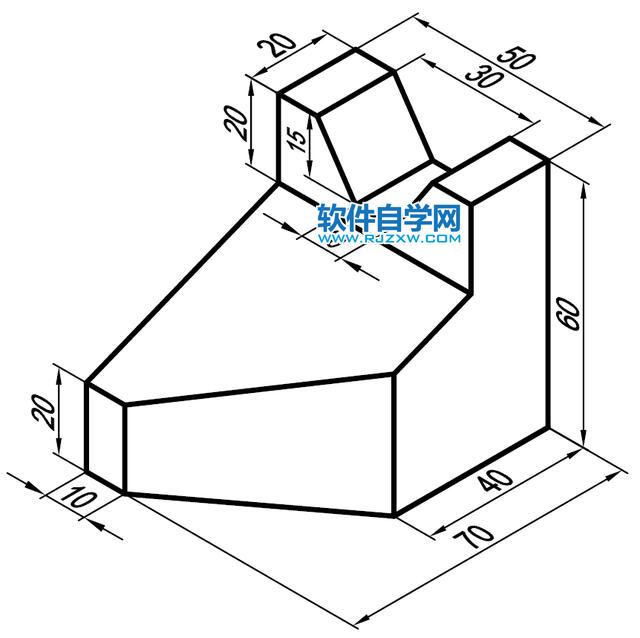

效果圖尺寸如下:

用solidworks繪制實體可以放樣特征完成

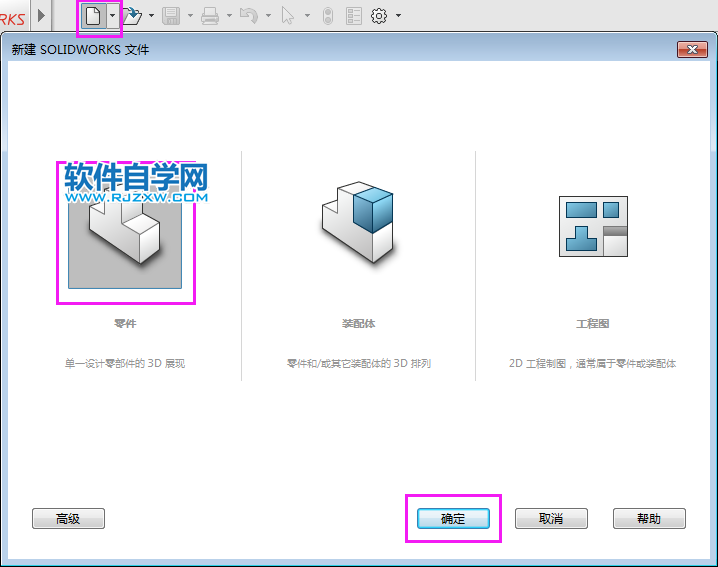

1、打開solidworks2016軟件,點擊新建--零件--確定。

用solidworks繪制實體可以放樣特征完成

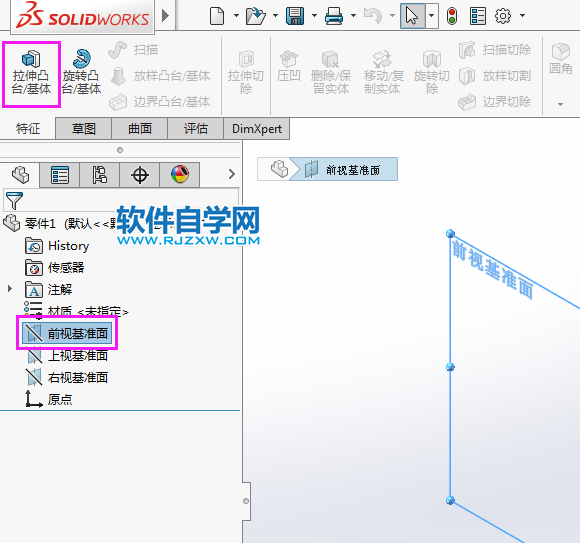

2、點擊前視基準面--點擊拉伸凸臺/基體。效果如下:

用solidworks繪制實體可以放樣特征完成

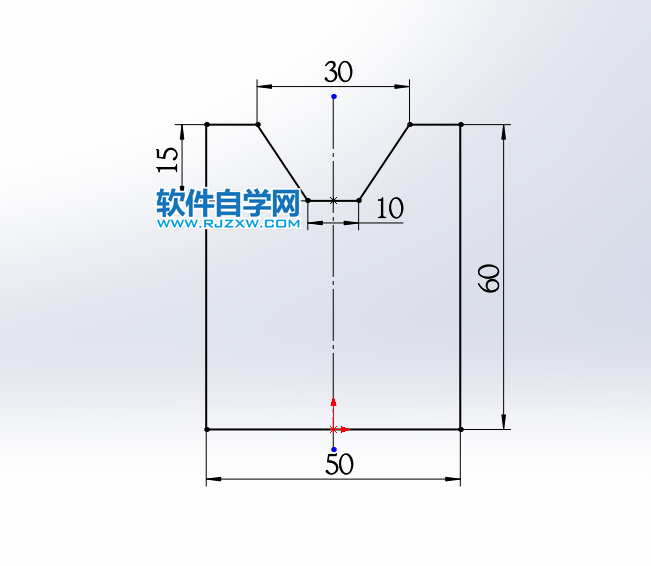

3、進入前視基準面,繪制下面的草圖出來,效果如下:

用solidworks繪制實體可以放樣特征完成

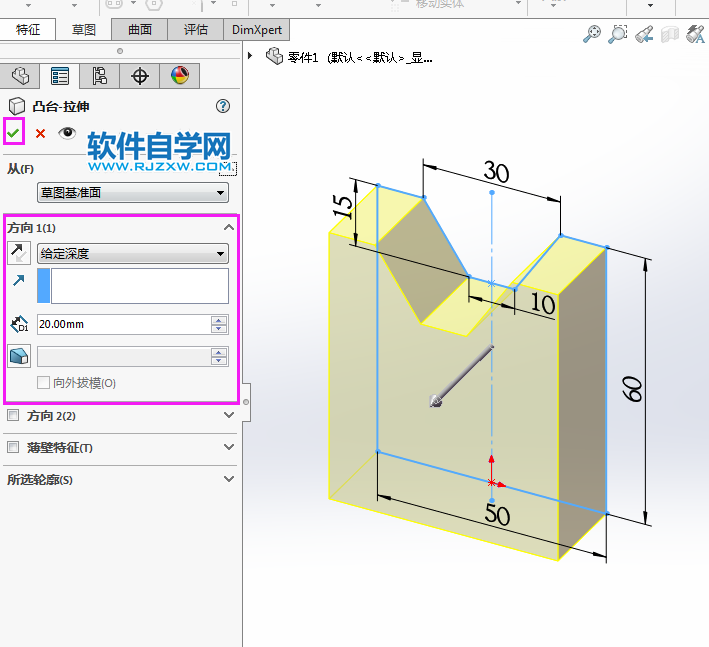

4、然后退出草圖,設置給定深度為20mm,點擊確定。

用solidworks繪制實體可以放樣特征完成

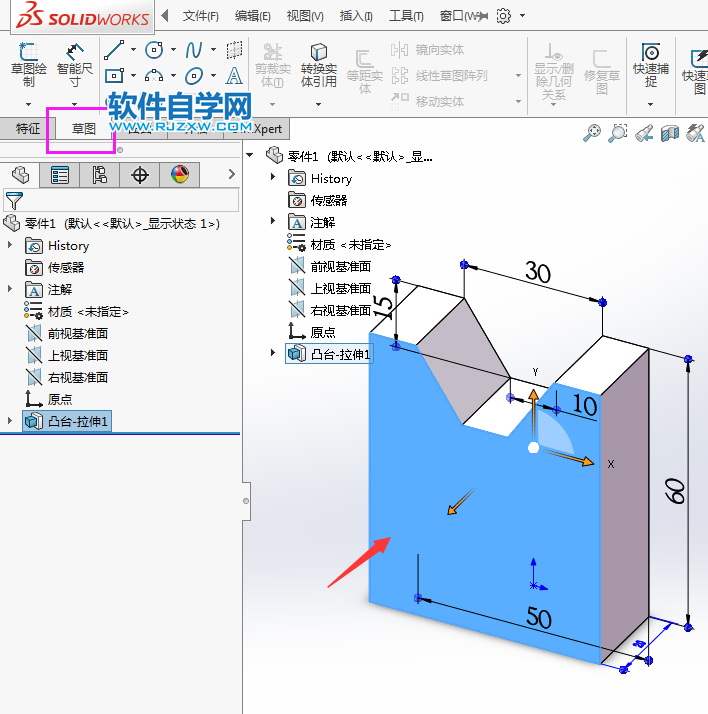

5、然后點擊實體面,點擊草圖,

用solidworks繪制實體可以放樣特征完成

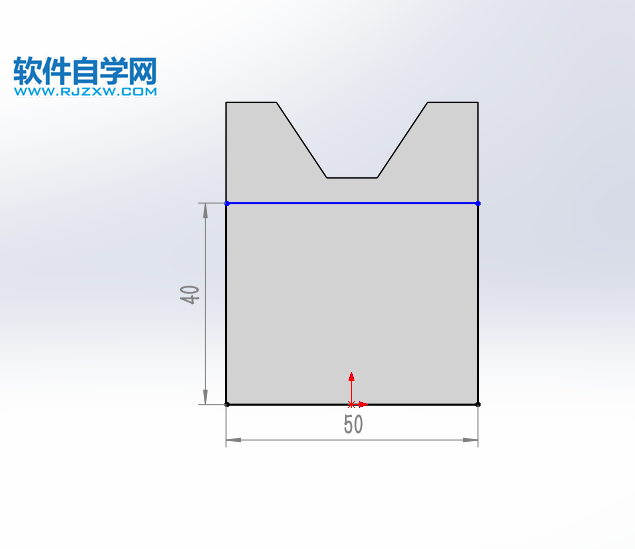

6、然后繪制下面的草圖出來,效果如下:

用solidworks繪制實體可以放樣特征完成

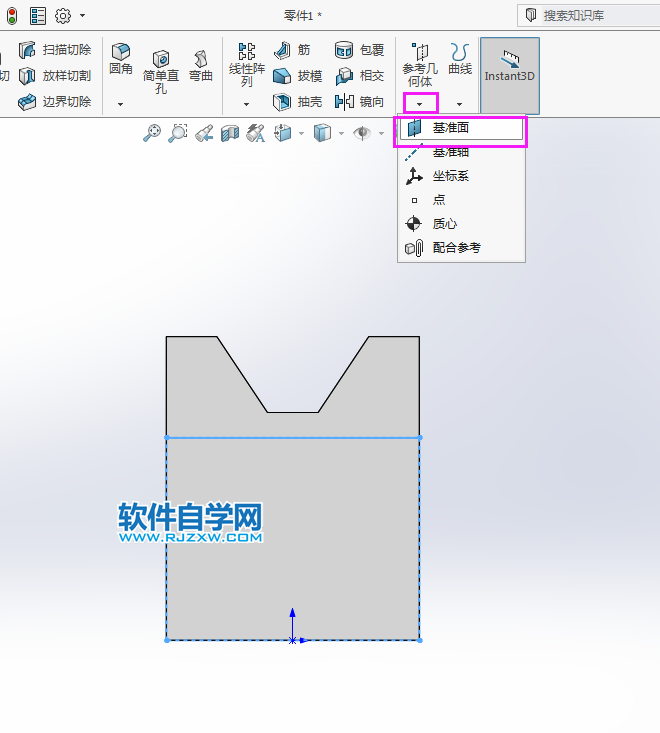

7、然后再點擊特征--參考幾何體--基準面。

用solidworks繪制實體可以放樣特征完成

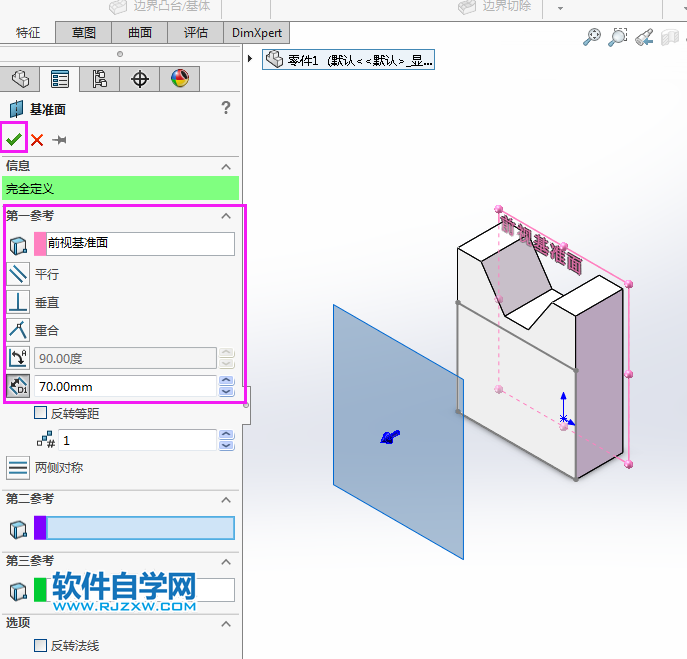

8、第一參考選前視基準面,設置距離為70mm。

用solidworks繪制實體可以放樣特征完成

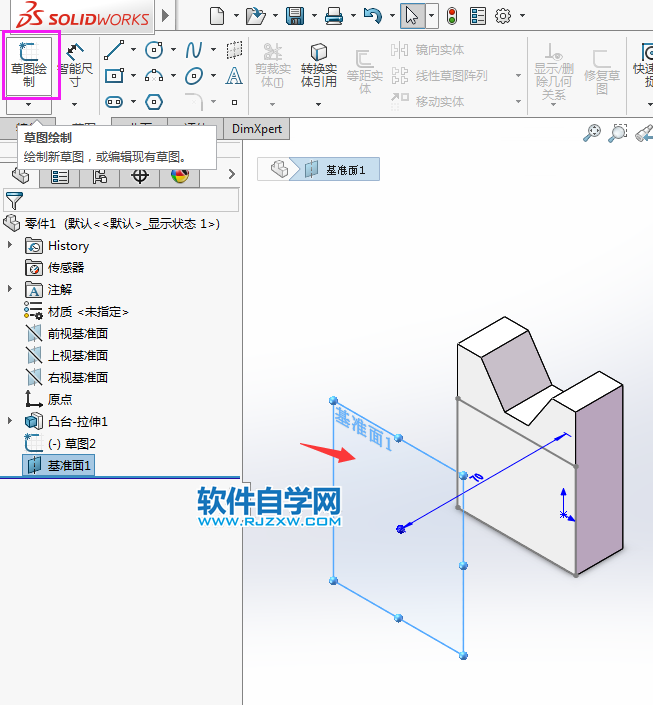

9、然后選建好的基準面,點擊草圖繪制,效果如下:

用solidworks繪制實體可以放樣特征完成

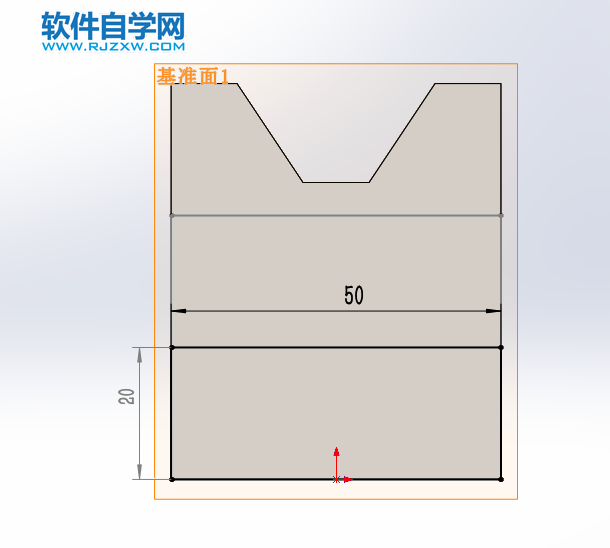

10、然后繪制下面的矩形出來,效果如下:

用solidworks繪制實體可以放樣特征完成

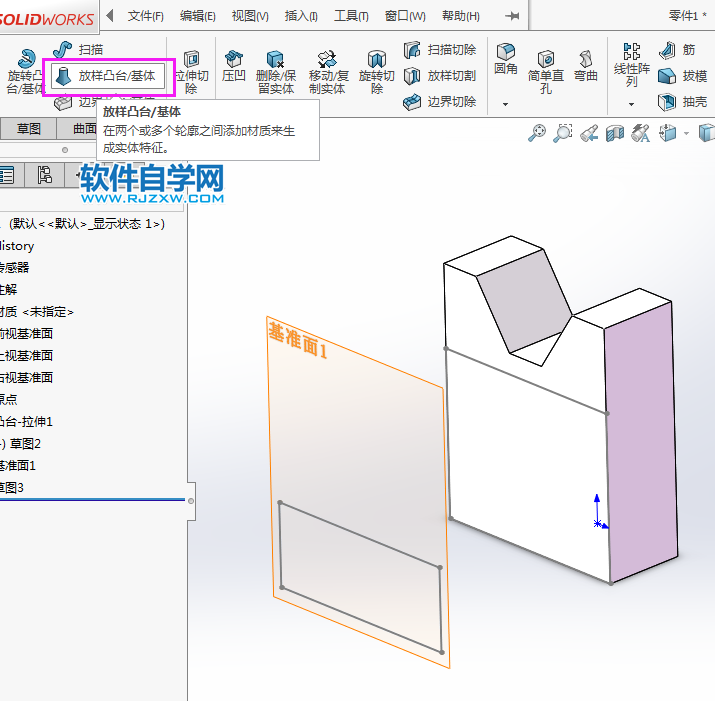

11、二個草圖出來后,點擊特征的放樣凸臺/基體。

用solidworks繪制實體可以放樣特征完成

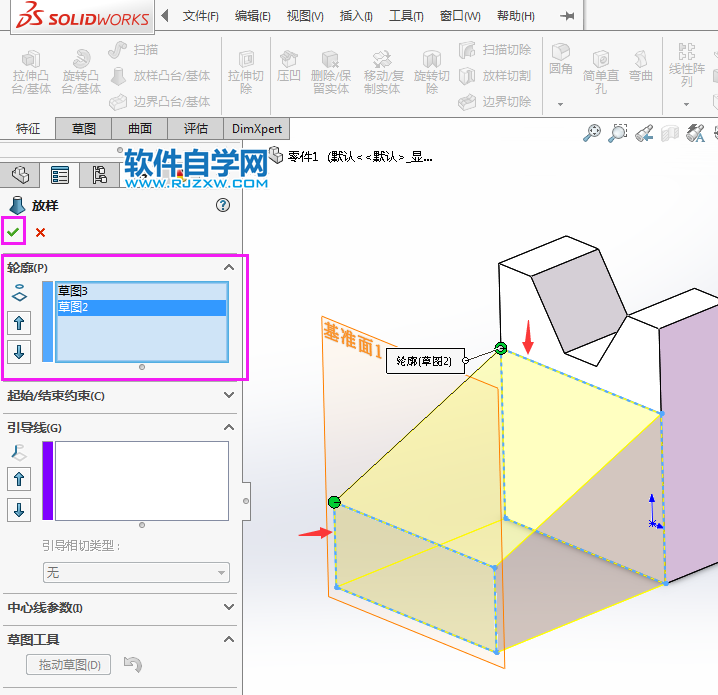

12、然后選中二個草圖出來,效果如下:

用solidworks繪制實體可以放樣特征完成

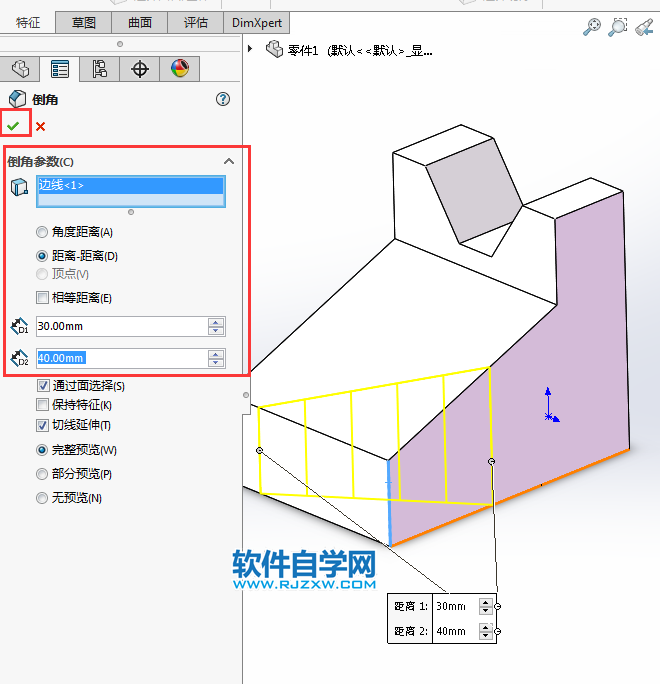

13、然后再進行倒角設置,距離與距離設置于30與40mm。

用solidworks繪制實體可以放樣特征完成

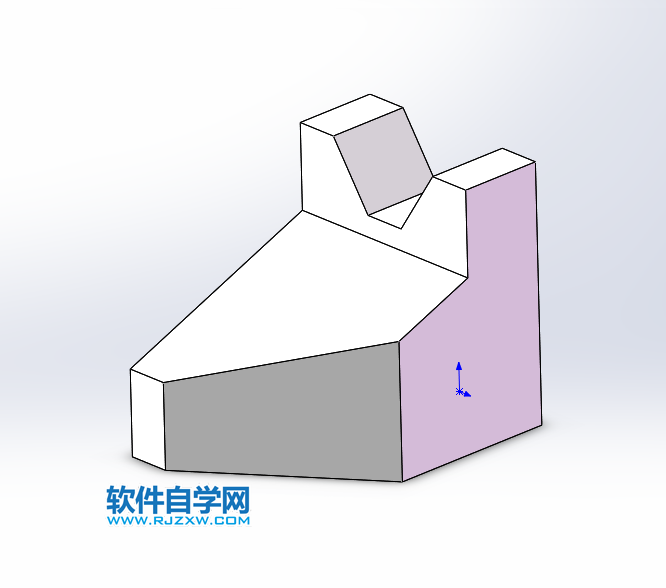

14、然后這樣就完成了零件實例的創建。效果如下:

用solidworks繪制實體可以放樣特征完成

以上就是用solidworks繪制實體可以放樣特征完成,希望大家喜歡,請繼續關注好吧啦網。
