用solidworks撥模特征完成的實體建模

瀏覽:145日期:2023-12-04 09:13:35
下面給大家介紹的是用solidworks撥模特征完成的實體建模,喜歡的朋友可以一起來關注好吧啦網學習更多的AI實例教程。

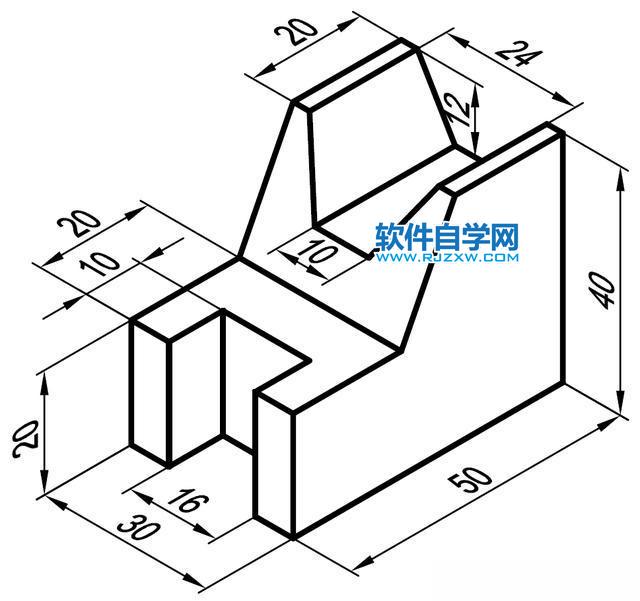

效果尺寸圖介紹:

用solidworks撥模特征完成的實體建模

1、打開solidworks2016軟件,點擊新建--零件--確定。

用solidworks撥模特征完成的實體建模

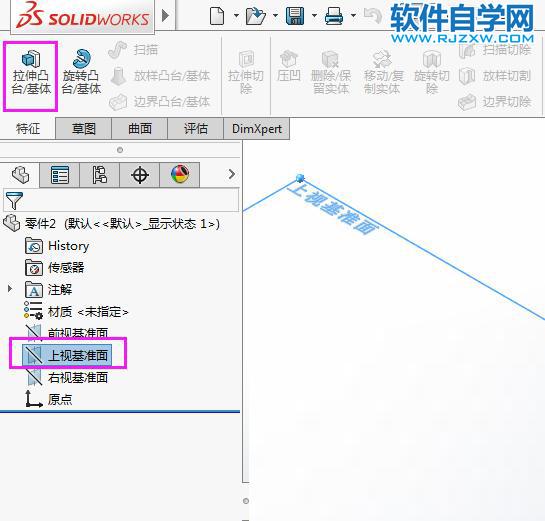

2、選擇上視基準面--點擊特征--點擊拉伸凸臺/基體。效果如下:

用solidworks撥模特征完成的實體建模

3、然后按ctrl+5,進入上視基準面平面,繪制下面的草圖出來,效果如下:

用solidworks撥模特征完成的實體建模

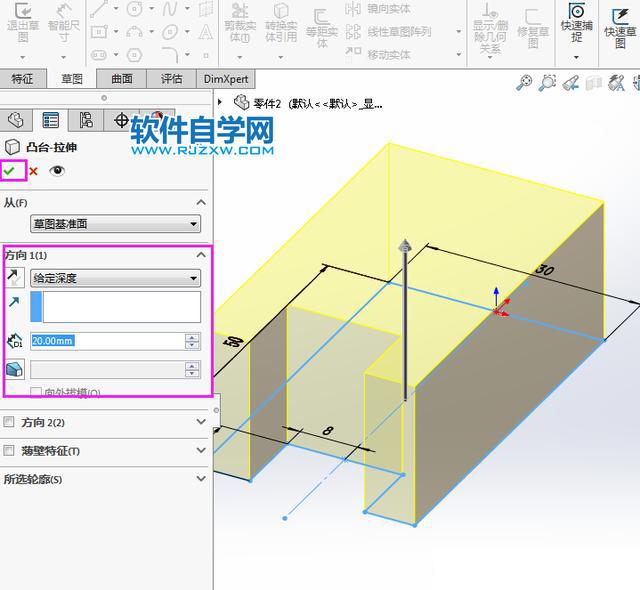

4、然后退出草圖,輸入凸臺--拉伸設置,方向給定深度為20mm。

用solidworks撥模特征完成的實體建模

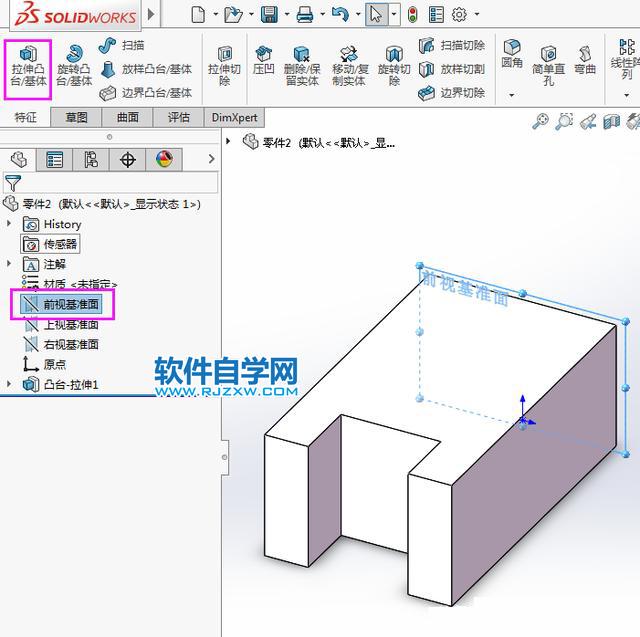

5、同樣的方法,點擊前視基準面。點擊拉伸凸臺/基體。效果如下:

用solidworks撥模特征完成的實體建模

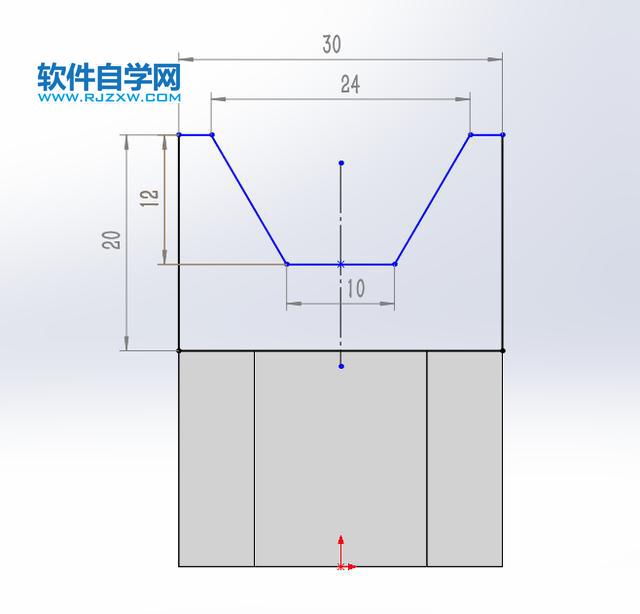

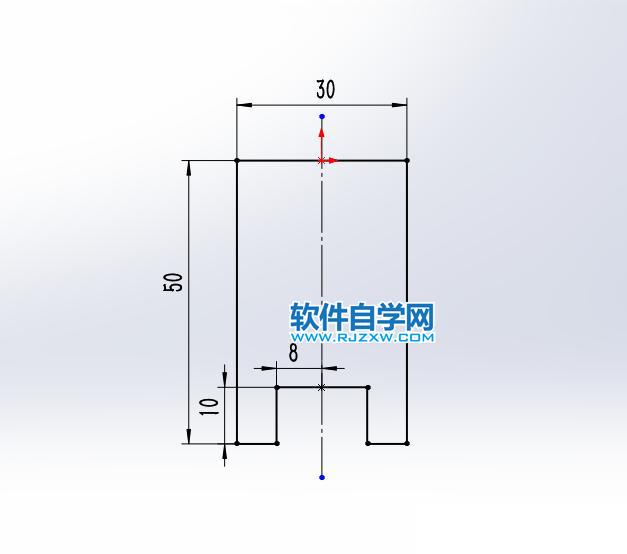

6、按CTRL+1,繪制下面的草圖出來,效果如下:

用solidworks撥模特征完成的實體建模

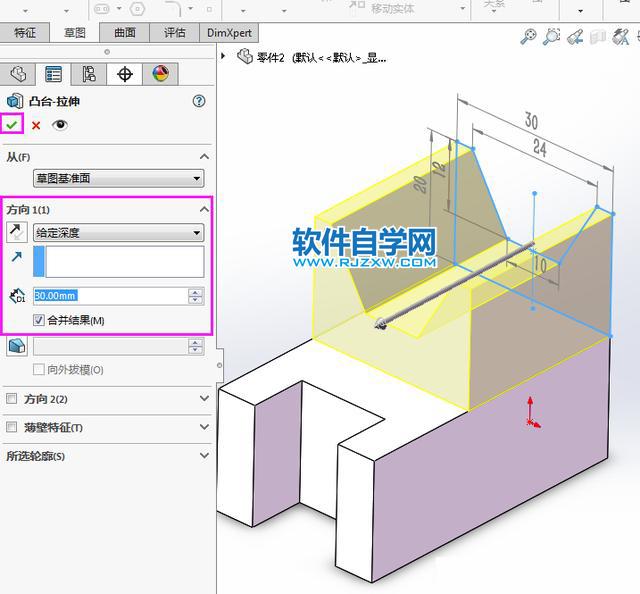

7、繪制好了草圖,退出草圖,輸入凸臺拉伸,設置給定深度為:30mm

用solidworks撥模特征完成的實體建模

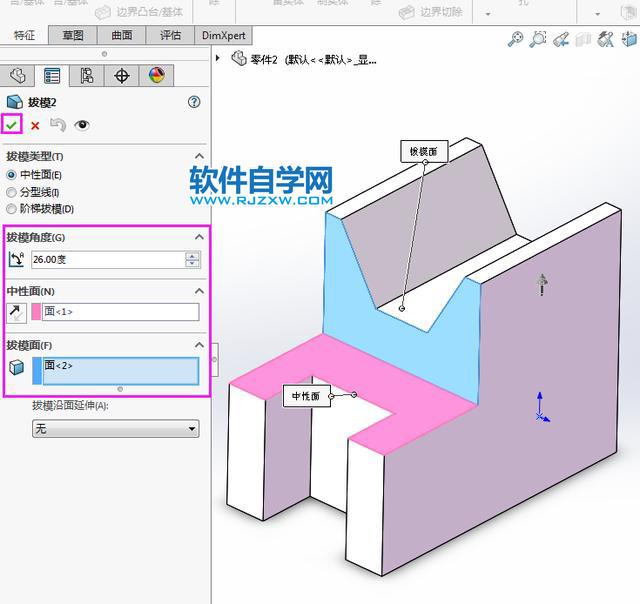

8、點擊特征--撥模設置,設置角度為26度,效果如下:

用solidworks撥模特征完成的實體建模

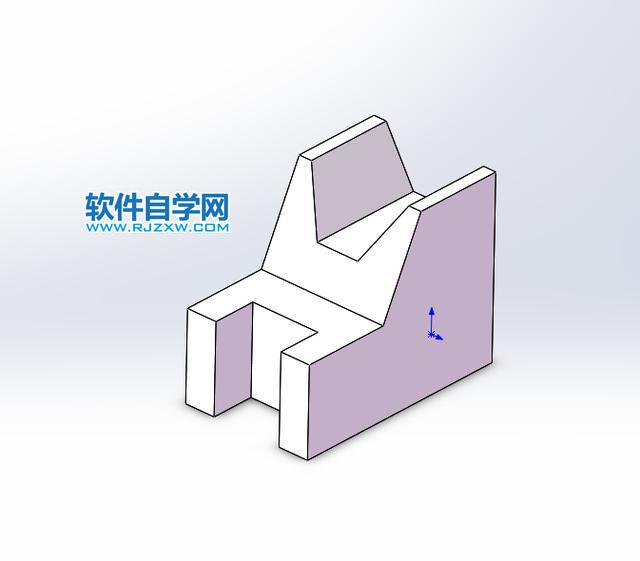

9、然后實例繪制好了,效果如下:

用solidworks撥模特征完成的實體建模

以上就是用solidworks撥模特征完成的實體建模,希望大家喜歡,請繼續關注好吧啦網。
