solidworks繪制三角輪子零件的方法
瀏覽:165日期:2023-11-18 14:45:07
下面給大家介紹的是solidworks繪制三角輪子零件的方法,具體繪制方法步驟如下:

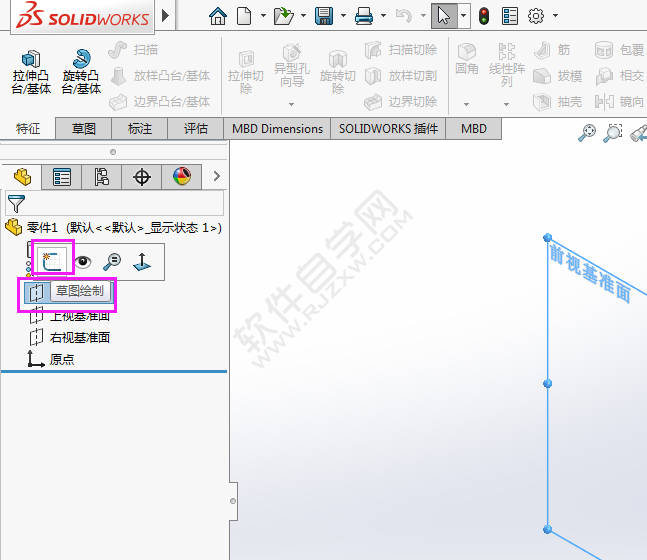

1、打開Solidworks軟件,新建零件,點擊前視基準面,點擊草圖繪制。

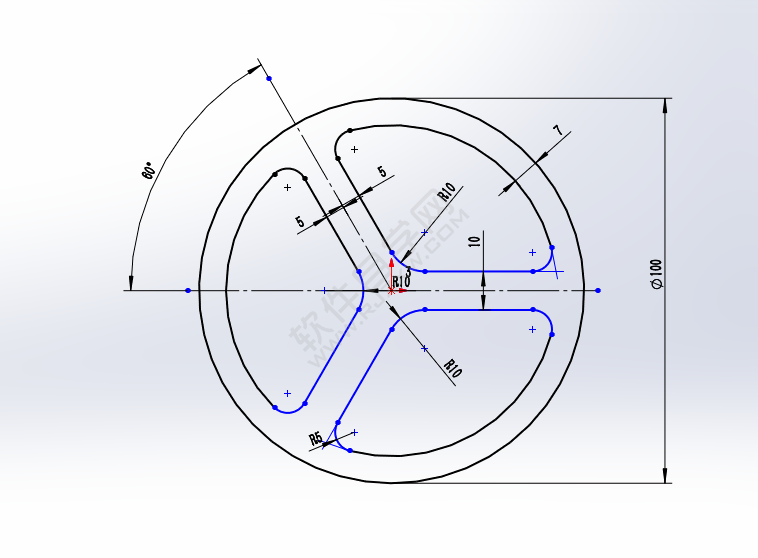

2、在前視基準面上,繪制下面的草圖出來。

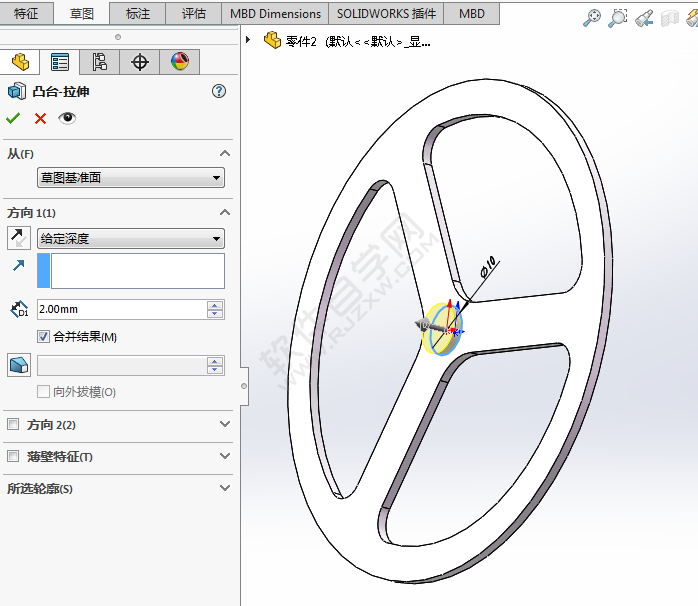

3、退出草圖,點擊特征里面的凸臺拉伸,設置給定深度為2mm。

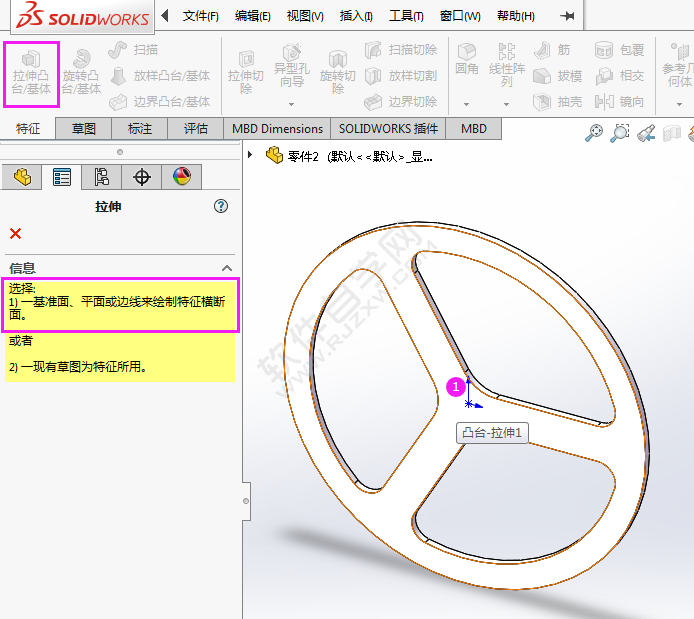

4、點擊特征的拉伸凸臺,選擇零件面。效果如下圖:

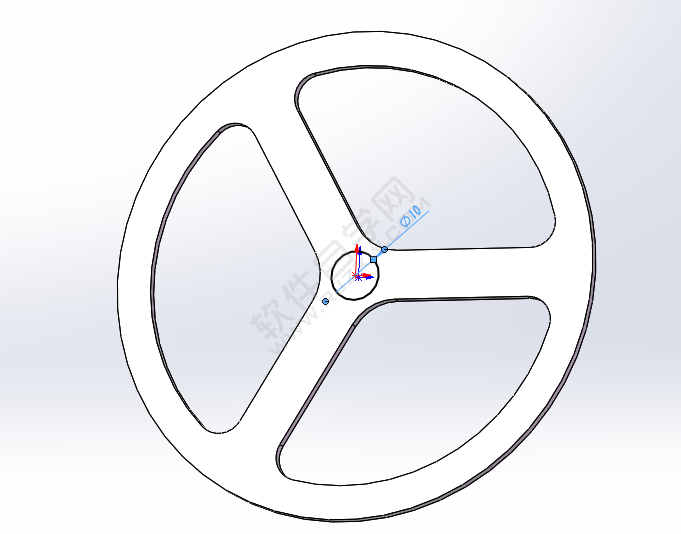

5、選擇中心點,繪制一個直徑10mm的小圓。
6、退出草圖,設置深度為2mm,點擊確定。

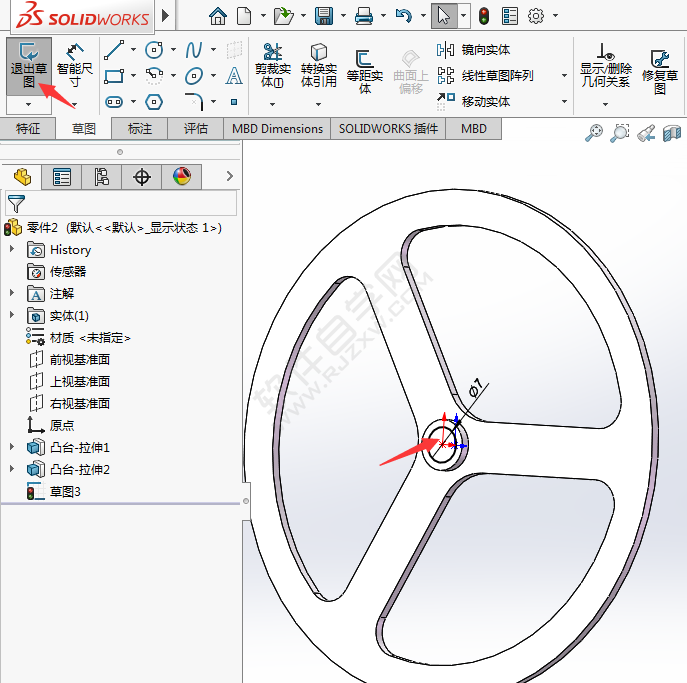

7、同樣的在實體面上,繪制直徑為7mm的圓,效果如下:
以上就是solidworks繪制三角輪子零件的方法,希望大家喜歡,請繼續關注好吧啦網。
