怎么利用solidworks鏡向實體畫草圖平面圖

瀏覽:243日期:2023-11-18 13:05:53
下面給大家介紹的是怎么利用solidworks鏡向實體畫草圖平面圖的方法,具體畫法步驟如下:

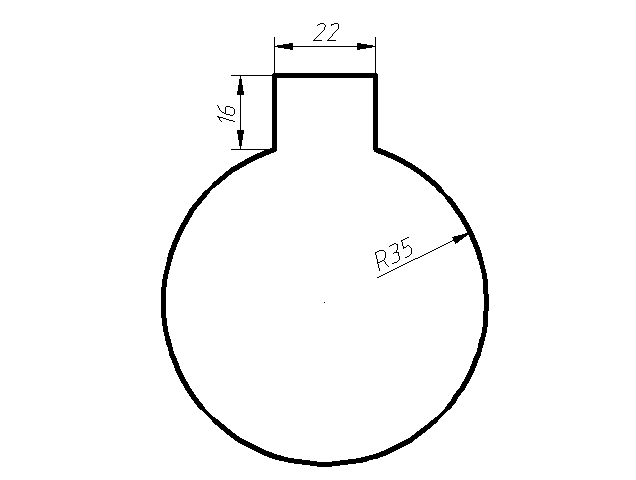

1、效果圖如下:

怎么利用solidworks鏡向實體畫草圖平面圖

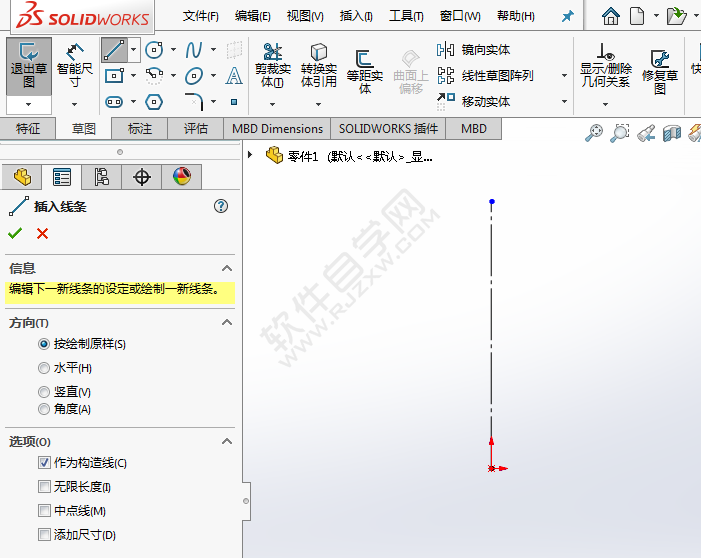

2、點擊直線工具,繪制一條中心線作為構造線出來,如下圖所示:

怎么利用solidworks鏡向實體畫草圖平面圖

3、點擊圓工具,繪制一個半徑為35mm的圓。效果如下:

怎么利用solidworks鏡向實體畫草圖平面圖

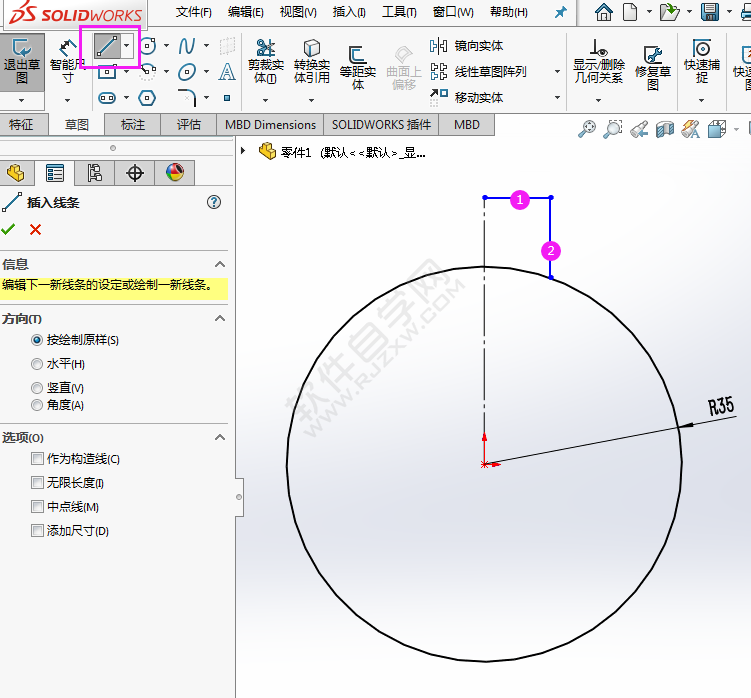

4、再點擊直線工具,繪制下面二條直線出來,效果如下:

怎么利用solidworks鏡向實體畫草圖平面圖

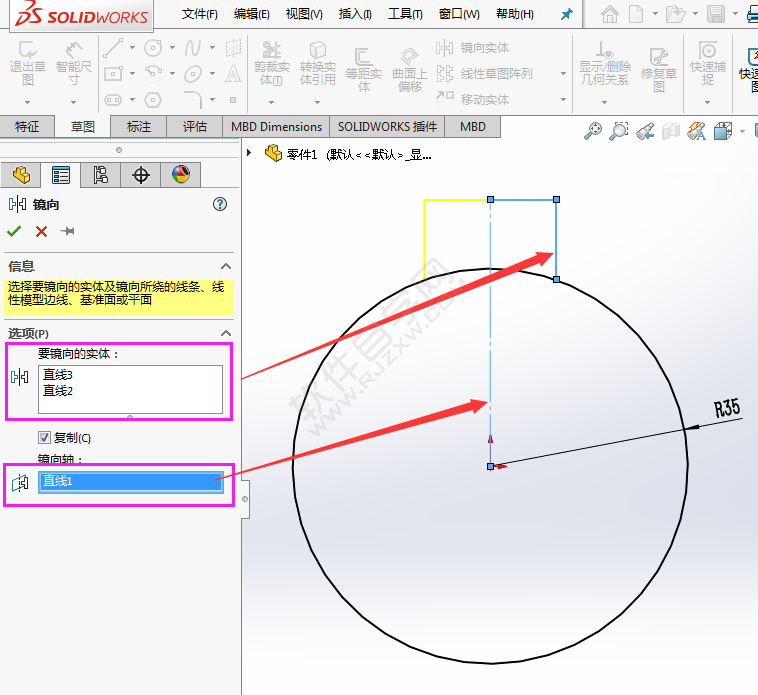

5、點擊鏡向實體,要鏡向的實體選擇兩條直線,鏡向軸選擇中心線。點擊確定。

怎么利用solidworks鏡向實體畫草圖平面圖

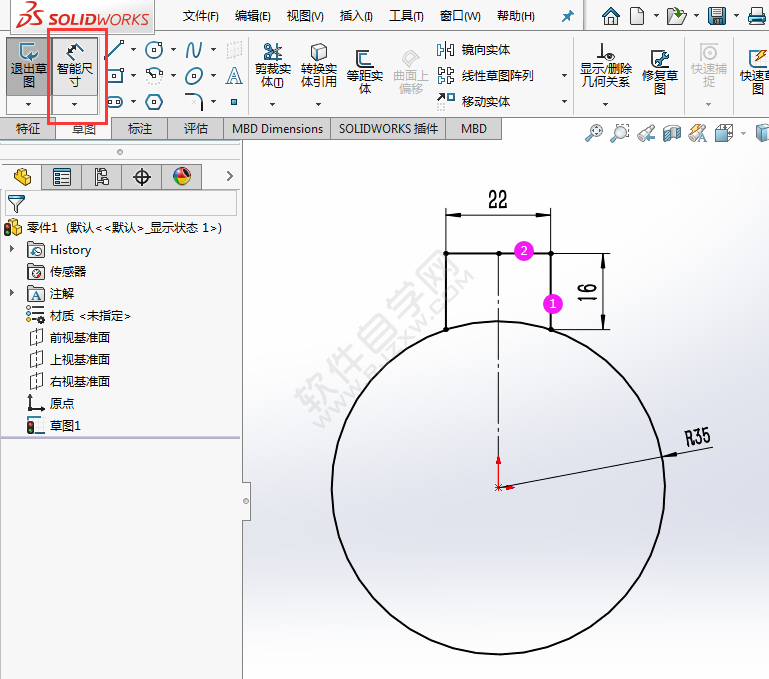

6、繪制好后,點擊智能尺寸,進行標注并修改要的尺寸出來。

怎么利用solidworks鏡向實體畫草圖平面圖

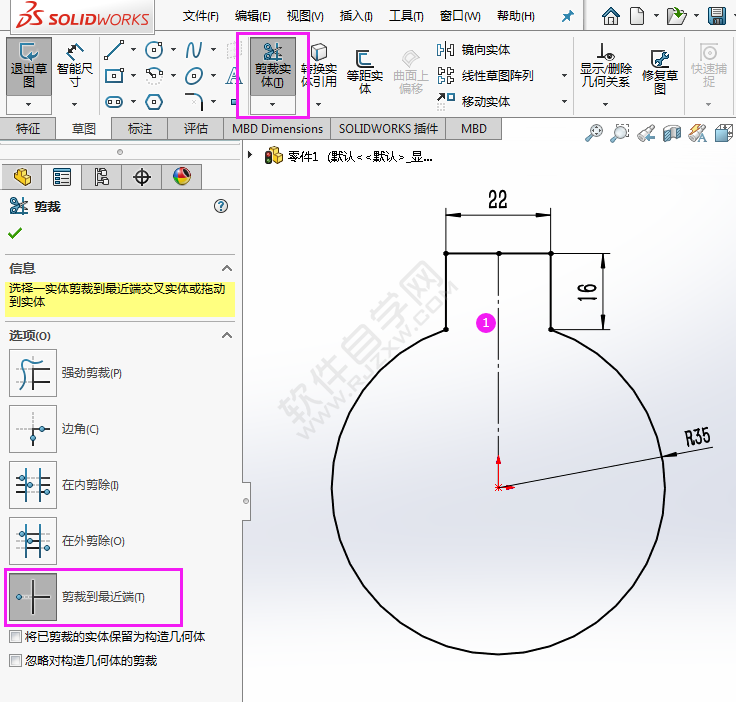

7、然后再使用剪裁實體,剪掉不要的部分,效果如下:

怎么利用solidworks鏡向實體畫草圖平面圖

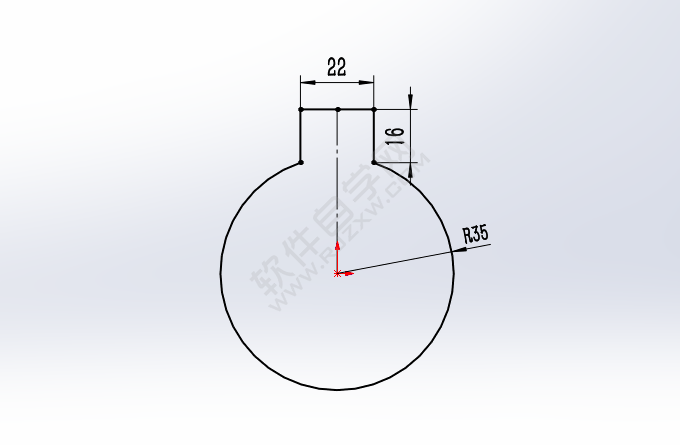

8、這樣就完成了平面草圖的繪制。

怎么利用solidworks鏡向實體畫草圖平面圖

以上就是怎么利用solidworks鏡向實體畫草圖平面圖,希望大家喜歡,請繼續關注好吧啦網。
