用solidworks幾何關系畫草圖平面圖的方法

瀏覽:136日期:2023-11-18 11:57:06
下面給大家介紹的是用solidworks幾何關系畫草圖平面圖的方法,具體的畫法操作步驟如下:

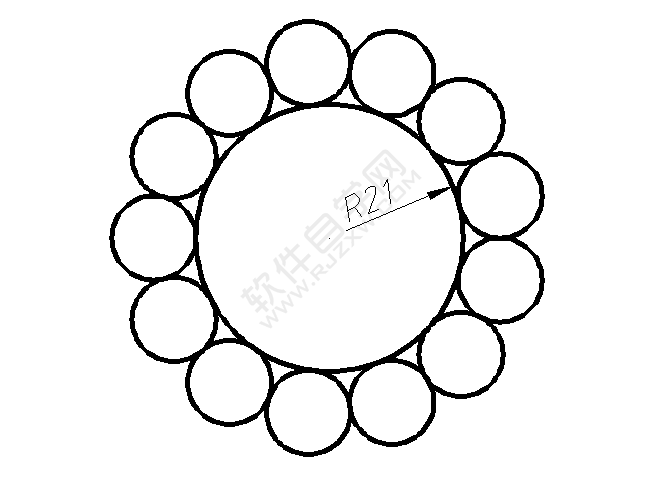

1、看看草圖平面圖:

用solidworks幾何關系畫草圖平面圖的方法

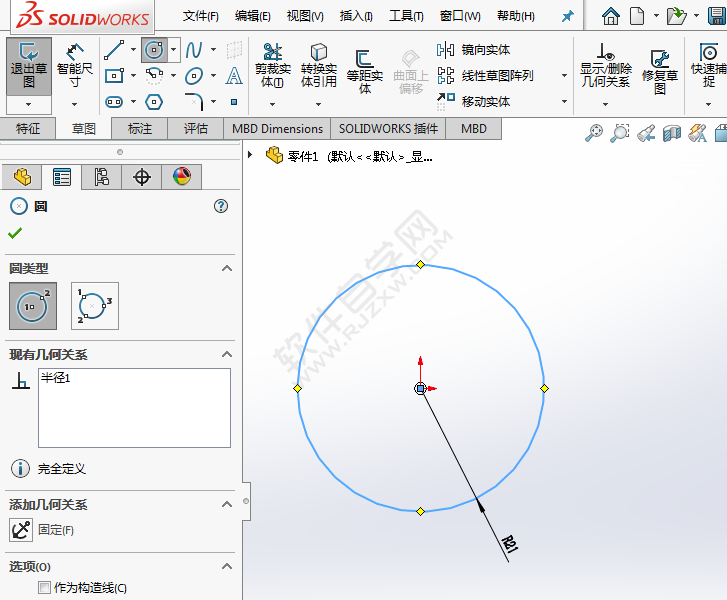

2、點擊草圖里面的圓工具,繪制一個R21的圓出來,效果如下:

用solidworks幾何關系畫草圖平面圖的方法

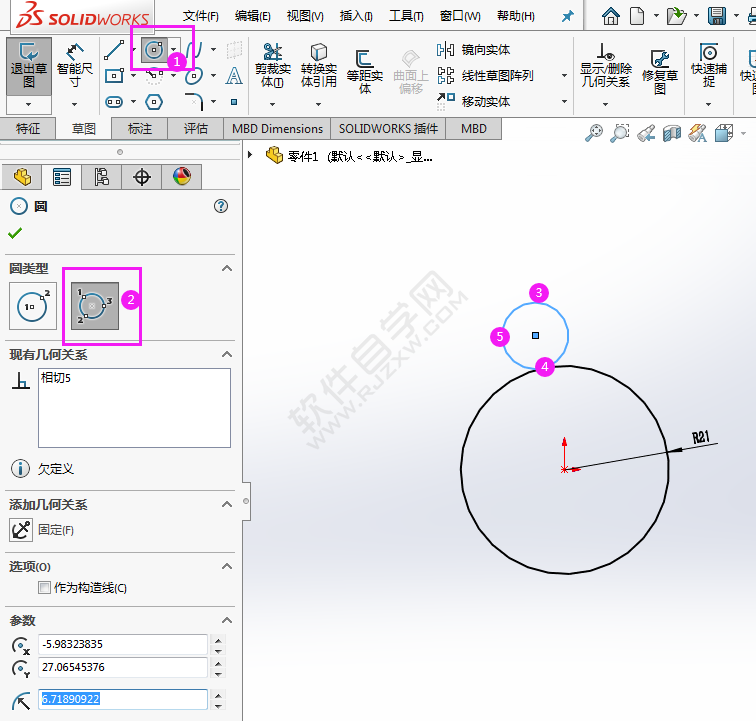

3、再使用圓工具,點擊周邊圓,點擊3,4,5三個地方,創建周邊圓,效果如下:

用solidworks幾何關系畫草圖平面圖的方法

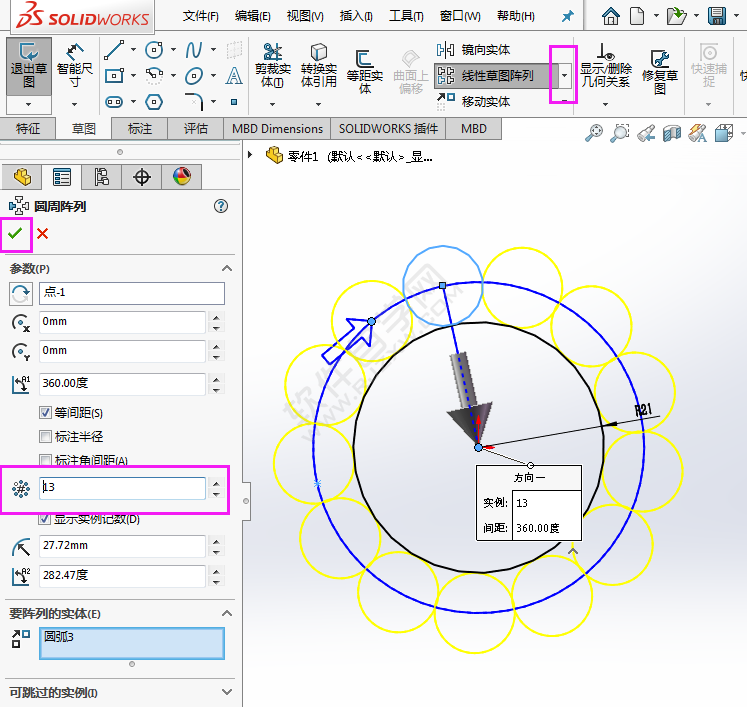

4、然后點擊周邊草圖陣列,選擇小圓,陣列數量為13mm,效果如下:

用solidworks幾何關系畫草圖平面圖的方法

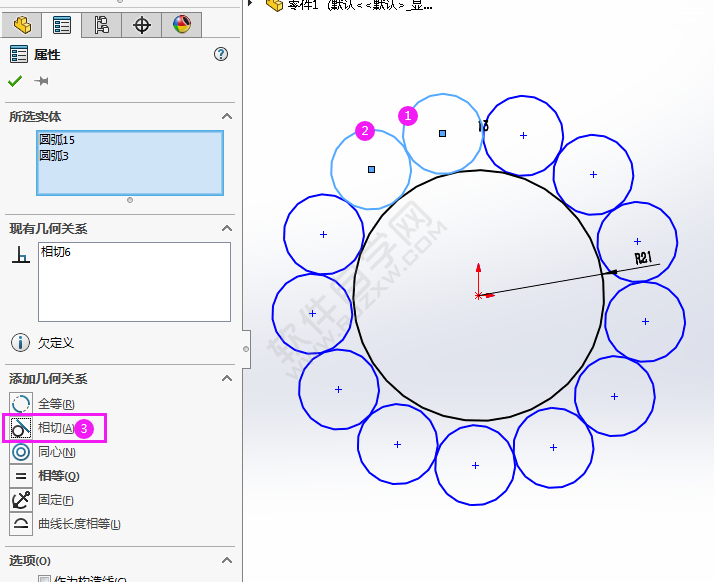

5、選擇二個鄰居圓,點擊相切。然后把所有的圓都設置相切一下,效果如下:

用solidworks幾何關系畫草圖平面圖的方法

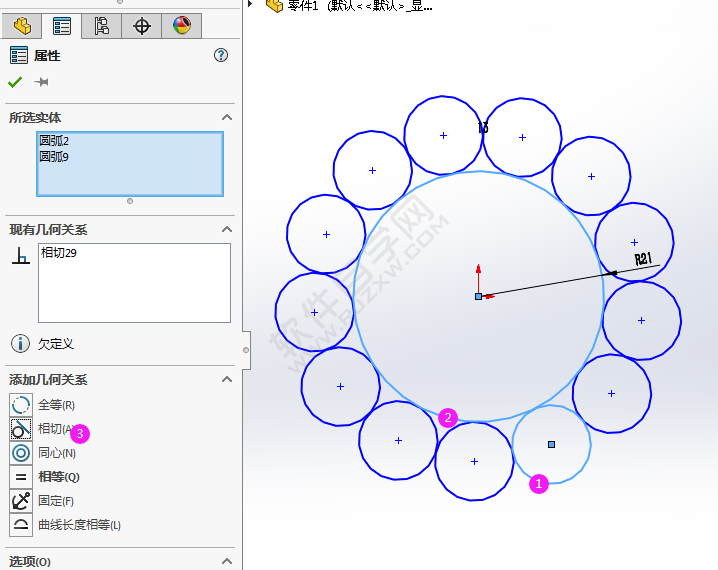

6、再繪制一個小圓與大圓,也設置相切,最后還要把所有小圓與大圓相切,效果如下:

用solidworks幾何關系畫草圖平面圖的方法

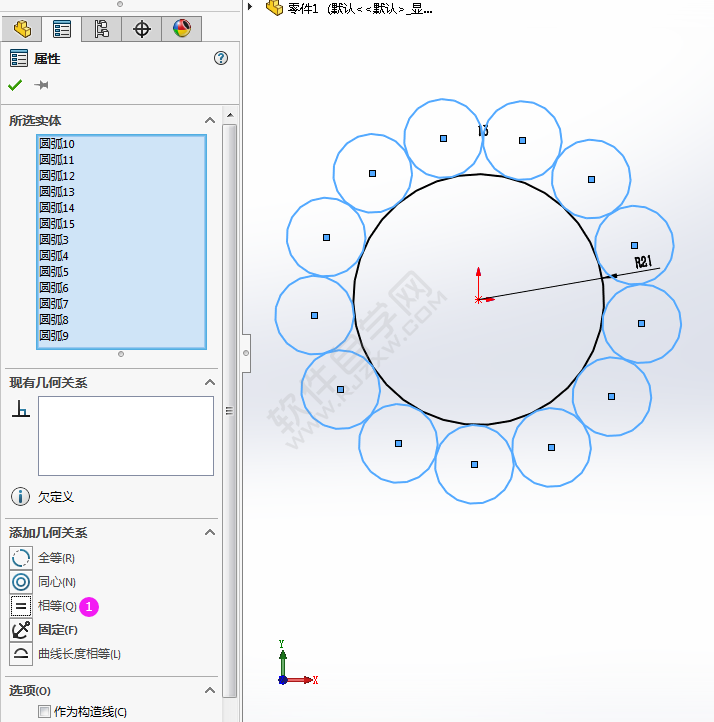

7、然后選擇所有小圓,設置相等。效果如下:

用solidworks幾何關系畫草圖平面圖的方法

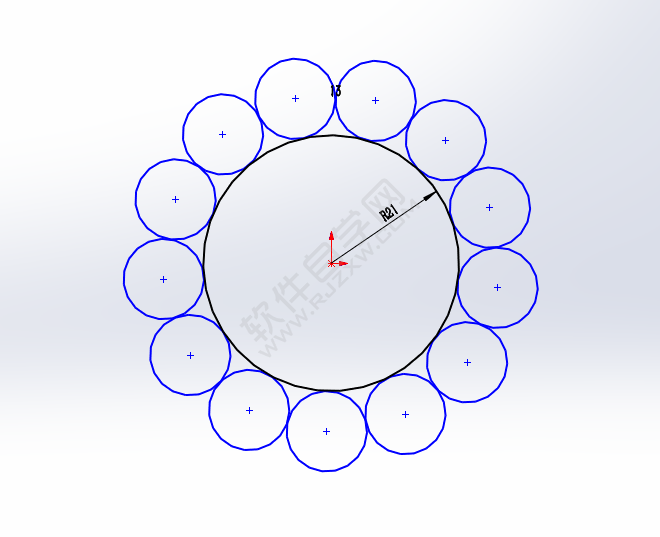

8、solidworks幾何關系畫草圖平面圖的方法學會了吧

用solidworks幾何關系畫草圖平面圖的方法

以上就是用solidworks幾何關系畫草圖平面圖的方法,希望大家喜歡,請繼續關注好吧啦網。
