所用的庫及環境:

IDE:Pycharm

Python環境：python3.7

Matplotlib: Matplotlib 1.11

Numpy： Numpy1.15.

區域填充

前言

如何填充一塊區域，就是給一塊區域上色

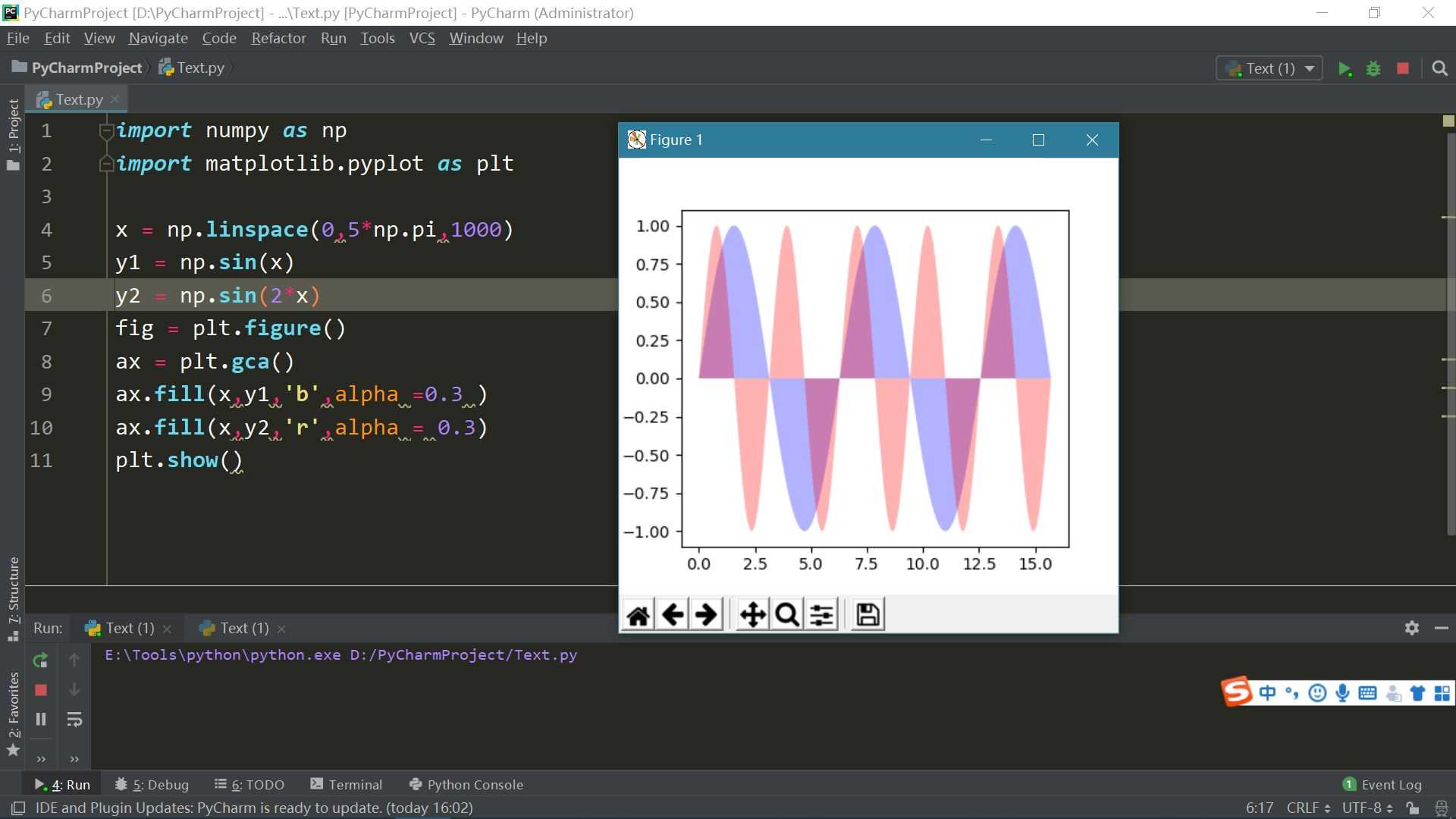

代碼及效果圖

fill()函數介紹

文檔：https://matplotlib.org/api/_as_gen/matplotlib.pyplot.fill.html

介紹：繪制填充多邊形

屬性：

args：是一個x，y的序列，每個多邊形由其節點x和y的位置列表定義 color ：填充的顏色 alpha：透明度

只填充兩個圖形重合區域

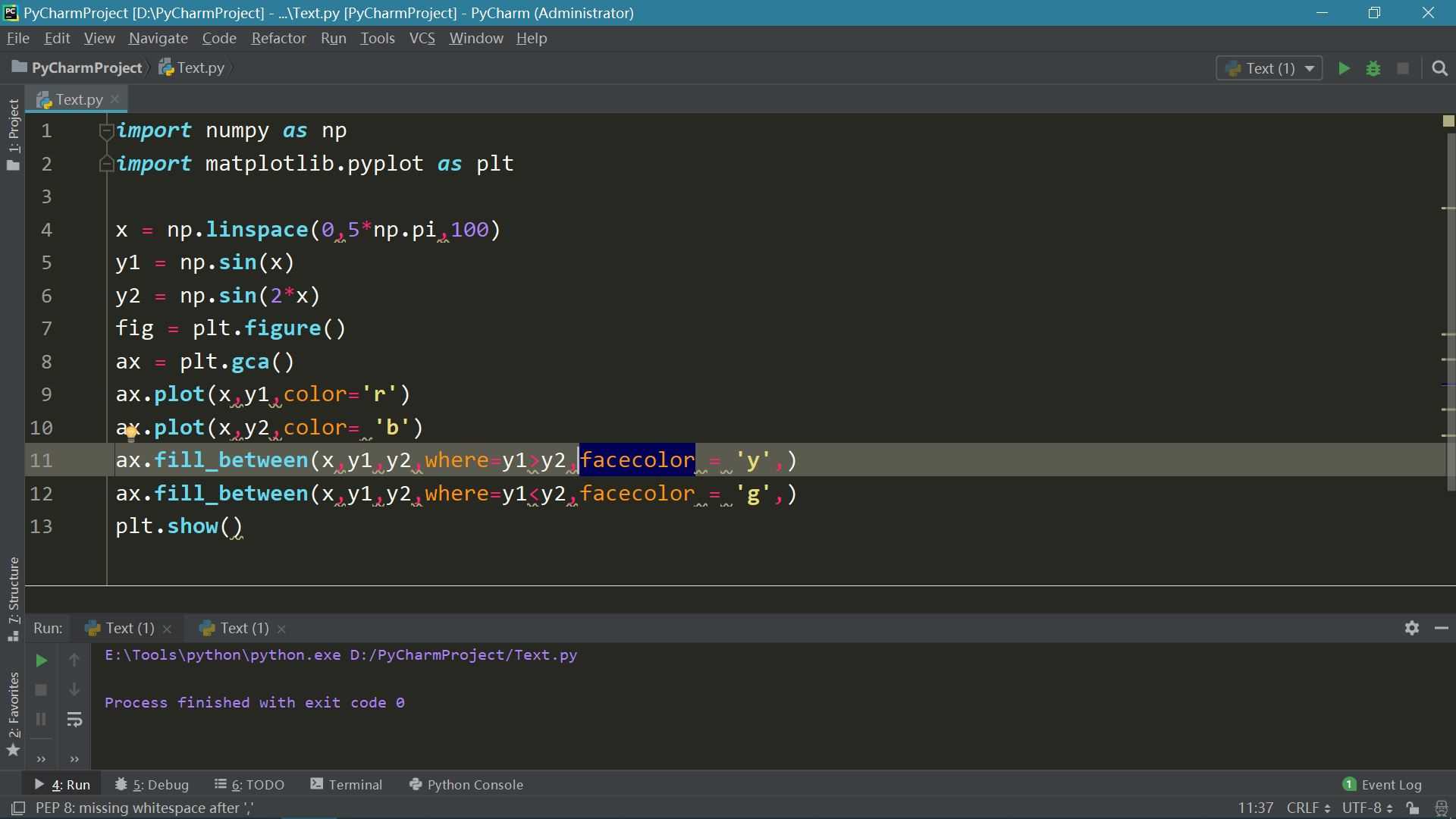

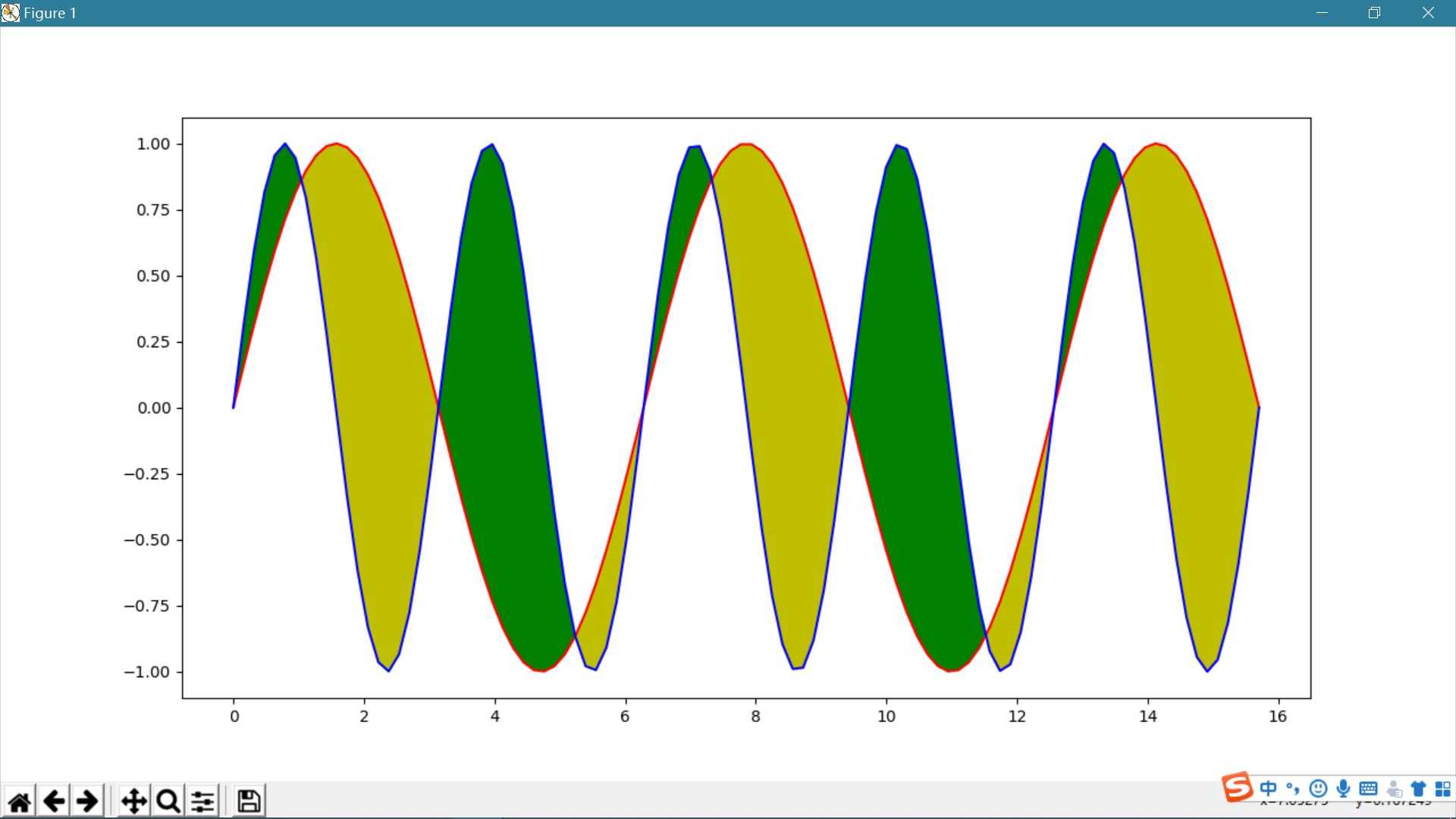

代碼及效果圖

fill_between()函數介紹

x:一個序列，定義曲線的節點的x坐標 y1:可以是一個序列，定義第一條曲線的y坐標 y2:可以是一個序列，定義第二條曲線的y坐標 where：一個可選參數，布爾值，y1>y2表示y1線在上時填充，y1<y2表示y2線在上時填充 interpolate :看圖中會發現有些填充的地方會有空白，此參數為Tur會自動填充 facecolor：要填充的顏色

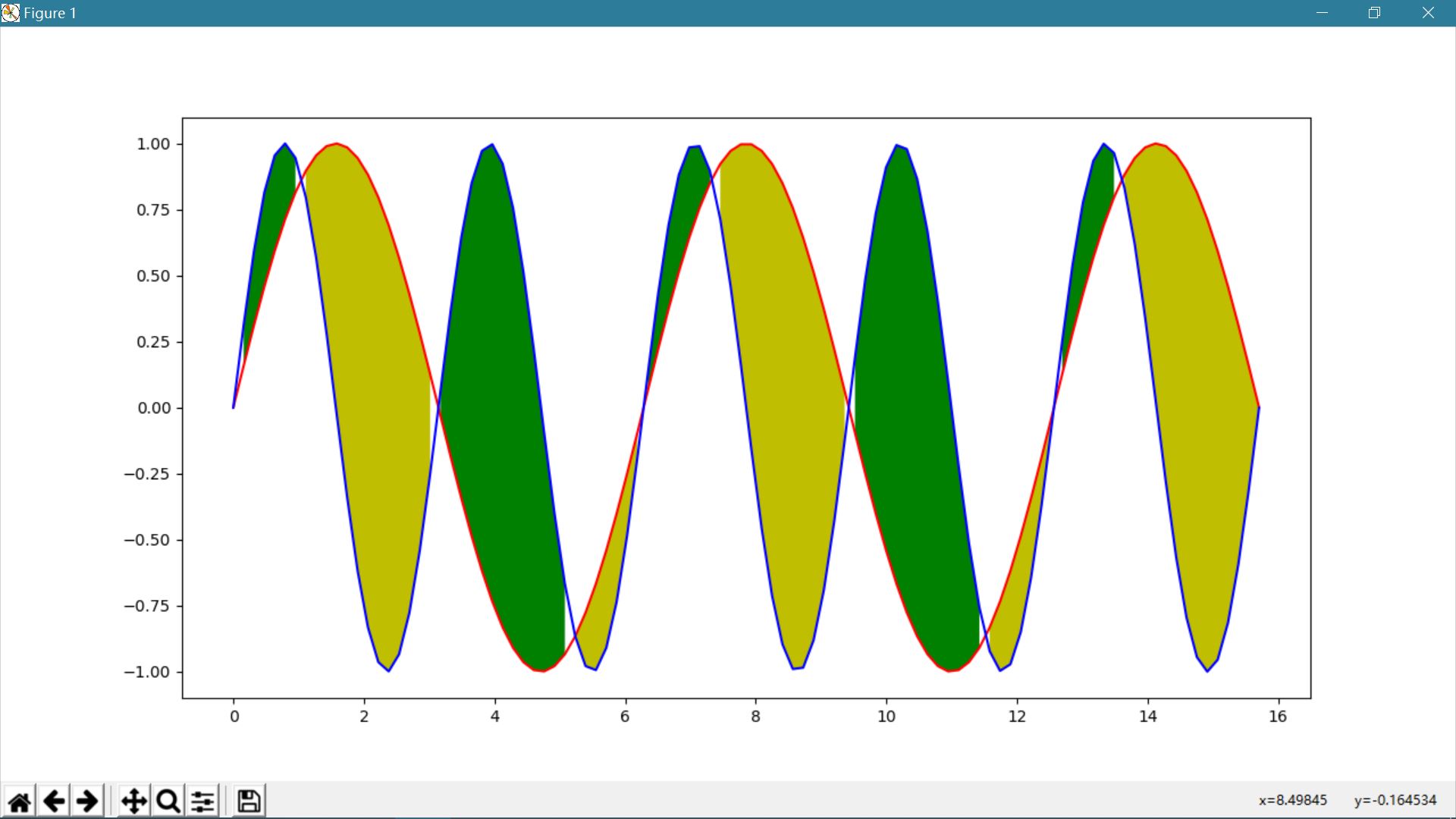

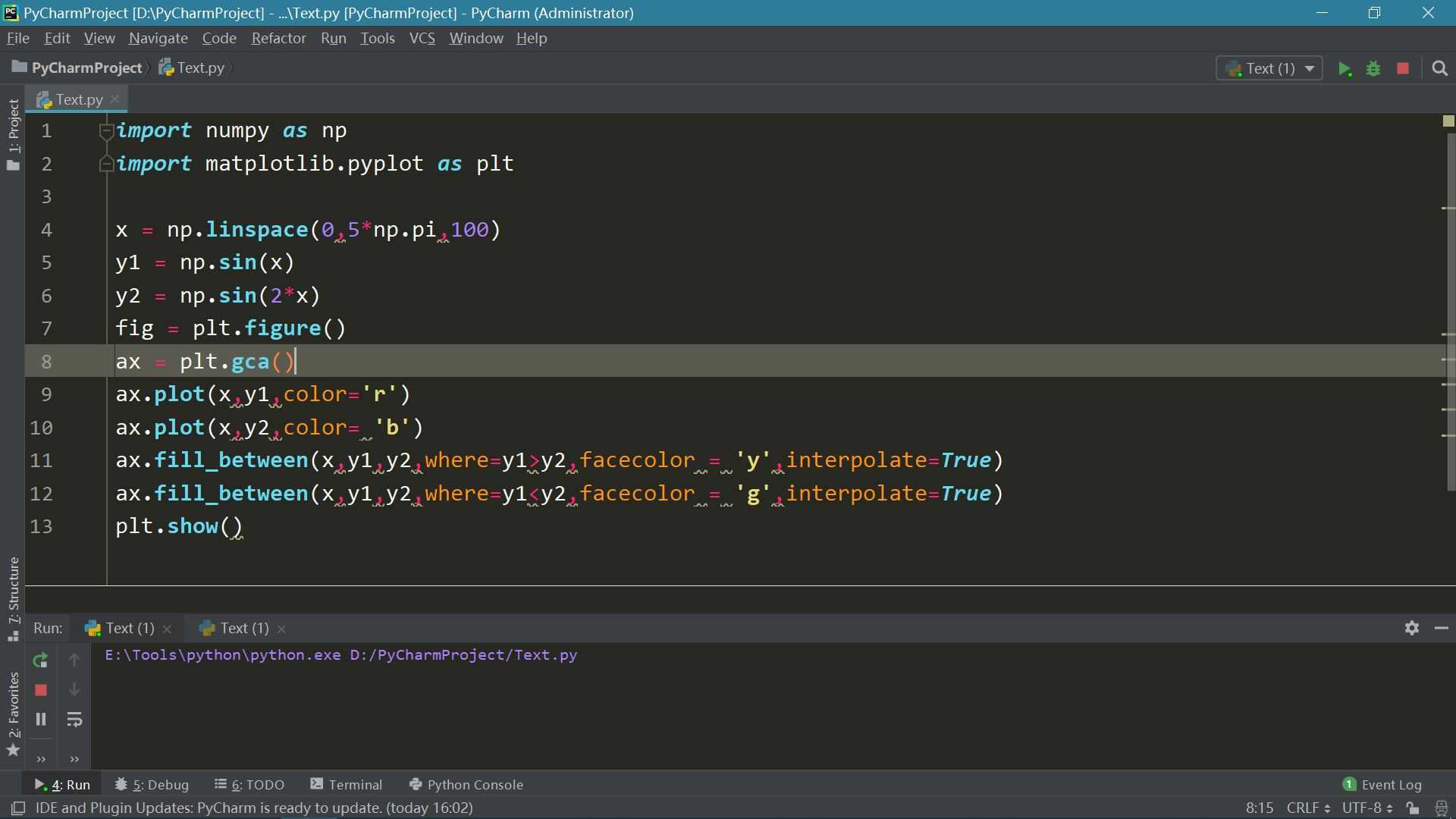

加入interpolate參數效果：

示例

import matplotlib.pyplot as pltimport numpy as np x= np.linspace(0,5*np.pi, 1000) y1 = np.sin(x)y2 = np.sin(2*x) #plt.plot(x,y1)#plt.plot(x,y2) plt.fill(x,y1,’b’,alpha=0.5)plt.fill(x,y2,’r’,alpha=0.3) plt.fill_between(x,y1,y2,facecolor=’green’)plt.grid(True) plt.show() #########################################################plt.plot(x,y1,’b’,alpha=0.5)plt.plot(x,y2,’r’,alpha=0.3)#添加條件#如果數據點比較少的情況下，會有縫隙出現，使用interpolate可以填充縫隙plt.fill_between(x,y1,y2,where=y1>=y2,facecolor=’green’,interpolate=True)plt.fill_between(x,y1,y2,where=y2>y1,facecolor=’yellow’,interpolate=True)plt.grid(True) plt.show()########################################################### n = 256X = np.linspace(-np.pi, np.pi, n, endpoint=True)Y = np.sin(2 * X) plt.plot(X, Y + 1, color=’blue’, alpha=1.00)plt.fill_between(X, 1, Y + 1, color=’blue’, alpha=.25) plt.plot(X, Y - 1, color=’blue’, alpha=1.00)plt.fill_between(X, -1, Y - 1, (Y - 1) > -1, color=’blue’, alpha=.25)plt.fill_between(X, -1, Y - 1, (Y - 1) < -1, color=’red’, alpha=.25) plt.xlim(-np.pi, np.pi)plt.xticks(())plt.ylim(-2.5, 2.5)plt.yticks(())

效果圖：

參考視頻:《Python數據可視化分析 matplotlib教程》

結語：

感謝matplotlib提供的文檔，感謝麥子學院提供的視頻教學
