從matplotlib工具欄源碼探析一（禁用工具欄、默認工具欄和工具欄管理器三種模式的差異）一文可知matplotlib內置實現了多個工具項的實現，而默認工具欄中的工具項只是其中的一部分，有沒有方法直接管理工具欄，添加、刪除內置工具項？

matplotlib內置的工具項

由源碼可知，matplotlib.backend_tools.default_tools變量為字典類型，實例化了基于matplotlib.backend_tools.ToolBase類定義的內置工具項。

源碼

default_tools = {’home’: ToolHome, ’back’: ToolBack, ’forward’: ToolForward, ’zoom’: ToolZoom, ’pan’: ToolPan, ’subplots’: ’ToolConfigureSubplots’, ’save’: ’ToolSaveFigure’, ’grid’: ToolGrid, ’grid_minor’: ToolMinorGrid, ’fullscreen’: ToolFullScreen, ’quit’: ToolQuit, ’quit_all’: ToolQuitAll, ’allnav’: _ToolEnableAllNavigation, ’nav’: _ToolEnableNavigation, ’xscale’: ToolXScale, ’yscale’: ToolYScale, ’position’: ToolCursorPosition, _views_positions: ToolViewsPositions, ’cursor’: ’ToolSetCursor’, ’rubberband’: ’ToolRubberband’, ’help’: ’ToolHelp’, ’copy’: ’ToolCopyToClipboard’, }

驗證

import matplotlib.pyplot as pltimport matplotlib as mplfrom pprint import pprintplt.rcParams[’toolbar’] = ’toolmanager’fig = plt.gcf()pprint(mpl.backend_tools.default_tools)

輸出

{’allnav’: <class ’matplotlib.backend_tools._ToolEnableAllNavigation’>, ’back’: <class ’matplotlib.backend_tools.ToolBack’>, ’copy’: ’ToolCopyToClipboard’, ’cursor’: ’ToolSetCursor’, ’forward’: <class ’matplotlib.backend_tools.ToolForward’>, ’fullscreen’: <class ’matplotlib.backend_tools.ToolFullScreen’>, ’grid’: <class ’matplotlib.backend_tools.ToolGrid’>, ’grid_minor’: <class ’matplotlib.backend_tools.ToolMinorGrid’>, ’help’: ’ToolHelp’, ’home’: <class ’matplotlib.backend_tools.ToolHome’>, ’nav’: <class ’matplotlib.backend_tools._ToolEnableNavigation’>, ’pan’: <class ’matplotlib.backend_tools.ToolPan’>, ’position’: <class ’matplotlib.backend_tools.ToolCursorPosition’>, ’quit’: <class ’matplotlib.backend_tools.ToolQuit’>, ’quit_all’: <class ’matplotlib.backend_tools.ToolQuitAll’>, ’rubberband’: ’ToolRubberband’, ’save’: ’ToolSaveFigure’, ’subplots’: ’ToolConfigureSubplots’, ’viewpos’: <class ’matplotlib.backend_tools.ToolViewsPositions’>, ’xscale’: <class ’matplotlib.backend_tools.ToolXScale’>, ’yscale’: <class ’matplotlib.backend_tools.ToolYScale’>, ’zoom’: <class ’matplotlib.backend_tools.ToolZoom’>}

使用工具欄管理器管理內置工具項

由源碼可知默認工具欄模式toolbar2模式?jīng)]有提供添加、刪除工具項的接口。因此，管理工具欄需要使用工具欄管理器模式toolmanager，與該模式相關的重要定義有：

matplotlib.backend_bases.ToolContainerBase(toolmanager)類：工具欄容器的基類，定義了工具欄編輯的方法。構造函數參數為toolmanager，表示工具欄容器容納的工具欄。 matplotlib.backend_managers.ToolManager(figure=None)類：管理用戶觸發工具欄工具項按鈕而產生的動作。matplotlib.backend_tools.ToolBase類：所有工具欄工具項的基類，所有工具項均由matplotlib.backend_managers.ToolManager實例化。 matplotlib.backend_tools.default_tools變量：字典類型，實例化基于matplotlib.backend_tools.ToolBase類定義的內置工具項。 matplotlib.backend_tools.default_toolbar_tools變量：嵌套列表，以類似格式[[分組1, [工具1, 工具2 ...]], [分組2, [...]]]定義工具欄布局。 matplotlib.backend_tools.add_tools_to_container函數：設置toolbarmanager模式默認工具欄。使用系統函數實現添加工具項

根據源碼可知，matplotlib.backend_tools.add_tools_to_container函數可以設置toolbarmanager模式默認工具欄。

案例

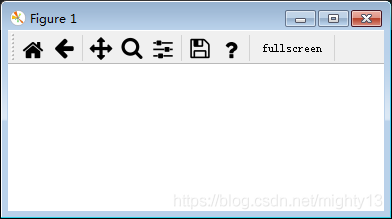

案例說明：為工具欄添加全屏切換工具項。

import matplotlib.pyplot as pltimport matplotlib as mplplt.rcParams[’toolbar’] = ’toolmanager’fig = plt.gcf()# 通過mpl.backend_tools.add_tools_to_container函數添加工具項mpl.backend_tools.add_tools_to_container(fig.canvas.manager.toolbar, tools=[[’foo’, [ ’fullscreen’]]])plt.show()

案例解析：add_tools_to_container函數有兩個參數container和tools，由源碼可知container參數的值應為fig.canvas.manager.toolbar，tools參數按照[[分組1, [工具1, 工具2 ...]], [分組2, [...]]]格式取值。

使用工具欄管理器實現添加、刪除內置工具項

根據源碼可知：

添加內置工具項有兩種方法

toolbar對象可以通過add_tool方法添加內置工具項，參數為name和tool，name為工具項的名稱，tool為添加的工具項對應的類或者字符串。 toolbar對象可以通過add_toolitem方法添加內置工具項，參數為name、group、 position、 image_file、 description和 toggle，name為工具項的名稱，group為工具項所在組，position為工具項在組中的位置，取值為列表索引，一般取-1即在所在組末尾追加，設置為0即在所在組的首位，image_file為工具項圖像，值為字符串，description為工具項描述， toggle為是否為切換式工具項，布爾值。 刪除內置工具項有兩種方法 toolbar對象可以通過remove_toolitem方法刪除內置工具項，參數為name，即工具項的名稱。 toolmanager對象可以通過remove_tool方法刪除內置工具項，參數為name，即工具項的名稱。案例

案例說明：刪除向前工具項，添加全屏切換工具項。

import matplotlib.pyplot as pltimport matplotlib as mplplt.rcParams[’toolbar’] = ’toolmanager’fig = plt.gcf()fig.canvas.manager.toolmanager.remove_tool(’forward’)fig.canvas.manager.toolbar.remove_toolitem(’back’)fig.canvas.manager.toolbar.add_tool(’quit’, ’foo’)fig.canvas.manager.toolbar.add_toolitem(’fullscreen’, ’foo’, -1,’fullscreen’,’fullscreen’,False) plt.show()

總結

通過工具欄管理器添加、刪除內置工具項的方法很多種，需要注意調用對象、方法、參數，閱讀下面的matplotlib源碼可能會有所啟發。

相關源碼

matplotlib.backends.backend_qt5模塊

class FigureManagerQT(FigureManagerBase): self.toolbar = self._get_toolbar(self.canvas, self.window) if self.toolmanager: backend_tools.add_tools_to_manager(self.toolmanager) if self.toolbar: backend_tools.add_tools_to_container(self.toolbar) if self.toolbar: self.window.addToolBar(self.toolbar) tbs_height = self.toolbar.sizeHint().height() else: tbs_height = 0

def _get_toolbar(self, canvas, parent): # must be inited after the window, drawingArea and figure # attrs are set if matplotlib.rcParams[’toolbar’] == ’toolbar2’: toolbar = NavigationToolbar2QT(canvas, parent, True) elif matplotlib.rcParams[’toolbar’] == ’toolmanager’: toolbar = ToolbarQt(self.toolmanager, self.window) else: toolbar = None return toolbar

class ToolbarQt(ToolContainerBase, QtWidgets.QToolBar): def __init__(self, toolmanager, parent): ToolContainerBase.__init__(self, toolmanager) QtWidgets.QToolBar.__init__(self, parent) self.setAllowedAreas( QtCore.Qt.TopToolBarArea | QtCore.Qt.BottomToolBarArea) message_label = QtWidgets.QLabel('') message_label.setAlignment( QtCore.Qt.AlignRight | QtCore.Qt.AlignVCenter) message_label.setSizePolicy( QtWidgets.QSizePolicy(QtWidgets.QSizePolicy.Expanding, QtWidgets.QSizePolicy.Ignored)) self._message_action = self.addWidget(message_label) self._toolitems = {} self._groups = {} def add_toolitem( self, name, group, position, image_file, description, toggle): button = QtWidgets.QToolButton(self) if image_file: button.setIcon(NavigationToolbar2QT._icon(self, image_file)) button.setText(name) if description: button.setToolTip(description) def handler(): self.trigger_tool(name) if toggle: button.setCheckable(True) button.toggled.connect(handler) else: button.clicked.connect(handler) self._toolitems.setdefault(name, []) self._add_to_group(group, name, button, position) self._toolitems[name].append((button, handler)) def _add_to_group(self, group, name, button, position): gr = self._groups.get(group, []) if not gr: sep = self.insertSeparator(self._message_action) gr.append(sep) before = gr[position] widget = self.insertWidget(before, button) gr.insert(position, widget) self._groups[group] = gr def toggle_toolitem(self, name, toggled): if name not in self._toolitems: return for button, handler in self._toolitems[name]: button.toggled.disconnect(handler) button.setChecked(toggled) button.toggled.connect(handler) def remove_toolitem(self, name): for button, handler in self._toolitems[name]: button.setParent(None) del self._toolitems[name] def set_message(self, s): self.widgetForAction(self._message_action).setText(s

matplotlib.backend_tools模塊

def add_tools_to_container(container, tools=default_toolbar_tools): ''' Add multiple tools to the container. Parameters ---------- container : Container `backend_bases.ToolContainerBase` object that will get the tools added. tools : list, optional List in the form ``[[group1, [tool1, tool2 ...]], [group2, [...]]]`` where the tools ``[tool1, tool2, ...]`` will display in group1. See `add_tool` for details. ''' for group, grouptools in tools: for position, tool in enumerate(grouptools): container.add_tool(tool, group, position)

def add_tools_to_manager(toolmanager, tools=default_tools): ''' Add multiple tools to a `.ToolManager`. Parameters ---------- toolmanager : `.backend_managers.ToolManager` Manager to which the tools are added. tools : {str: class_like}, optional The tools to add in a {name: tool} dict, see `add_tool` for more info. ''' for name, tool in tools.items(): toolmanager.add_tool(name, tool)
