ad繪制原理圖元件技巧分享

瀏覽:91日期:2024-06-25 16:14:12

ad軟件中涵蓋了很多的原理圖繪制工具,但是很多小伙伴在辦公時都不知道該如何將繪制的元件移動到原理圖中。所以小編下面的文章教程中就為大家講解了詳細的操作步驟流程,一起來看看吧。

ad繪制原理圖元件技巧分享

ad繪制原理圖元件技巧分享

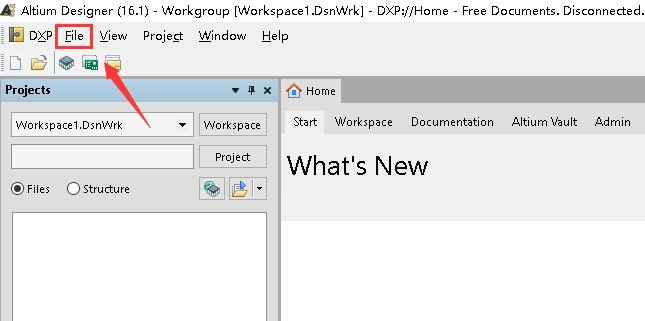

1.打開界面后,點擊File菜單

ad繪制原理圖元件技巧分享

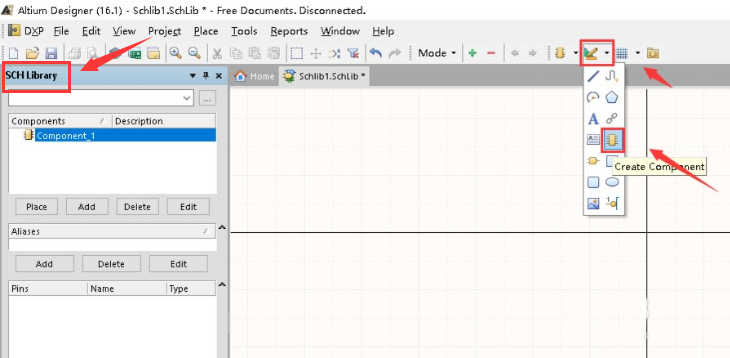

2.在創建好schematiclibrary后,點擊右側的環境編輯工具,選擇創建元件按鈕

ad繪制原理圖元件技巧分享

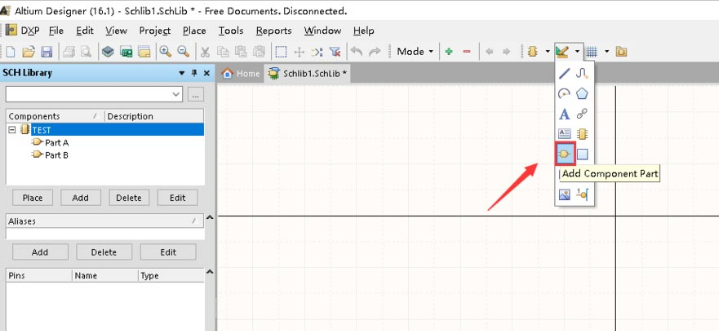

3.隨后點擊添加元件的part功能腳位

ad繪制原理圖元件技巧分享

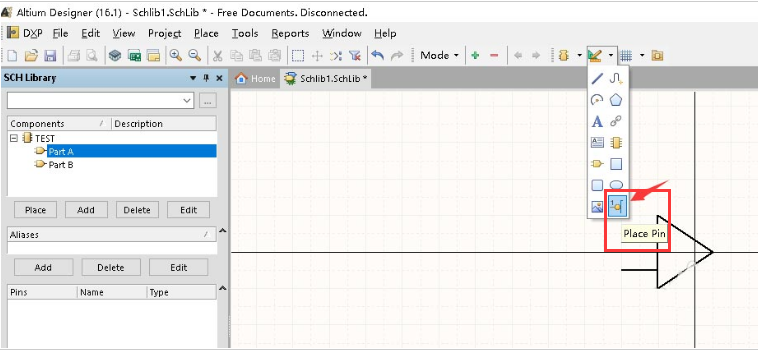

4.接著繼續添加pin數值來完成partA部分

ad繪制原理圖元件技巧分享

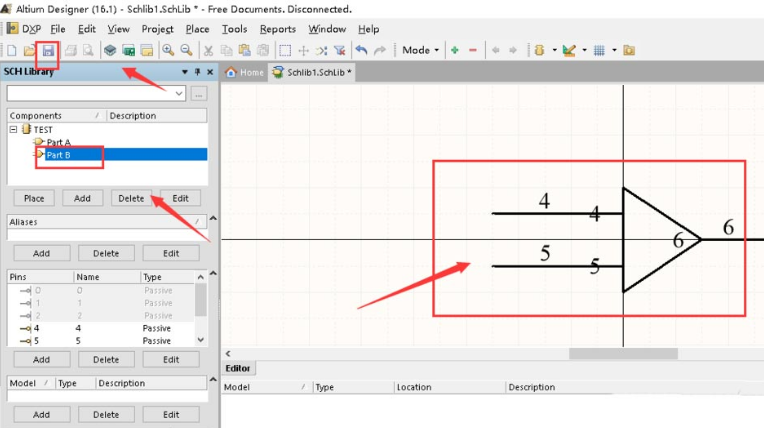

5.最后按照上述步驟新建partB得出下圖所示原理圖元件,點擊保存按鈕另存即可

ad繪制原理圖元件技巧分享

大家在看完后如果還有不懂的地方,可以先把好吧啦網添加到收藏夾保存,這樣就能隨時打開瀏覽了。
