下面給大家介紹的是UG凸輪設計教程，喜歡的朋友可以一起來關注好吧啦網學習UG知識。

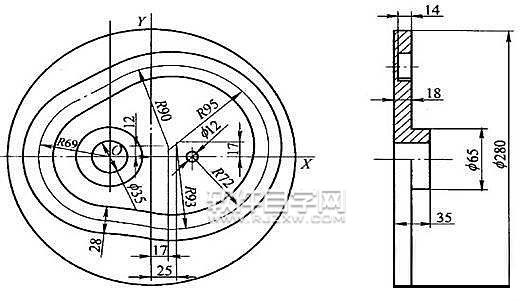

第1步、看看我們的尺寸圖：

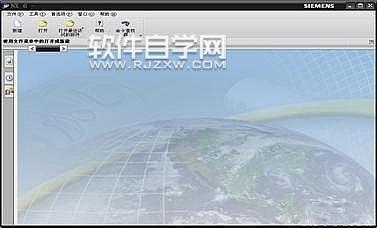

第2步、首先點擊UG 進入U(xiǎn)G界面。如圖2所示：

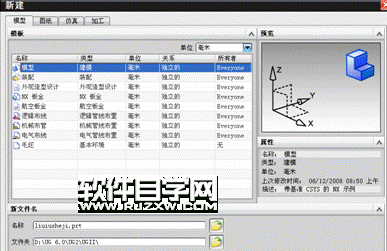

第3步、點擊新建右上角“新建”先創建一個模型，并輸入文件名liuiusheji，記住，文件名不允許出現中文件了。我們暫且先命名為文，因?yàn)榻ǔ芍形拿院骍G就打不開這。在應用欄中點擊模型按鈕。如圖3所示：

第4步、草圖的繪制：

第5步、點擊”草“圖按鈕，創建草圖。如圖5所示。

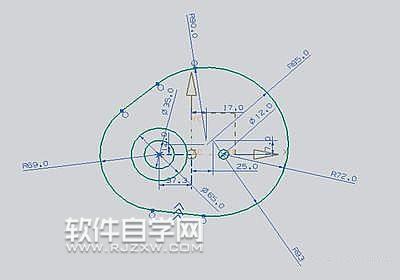

第6步、點擊配置按鈕分別畫圓弧R60，R90，R73,R93，按圖約束，得到6圖所示。

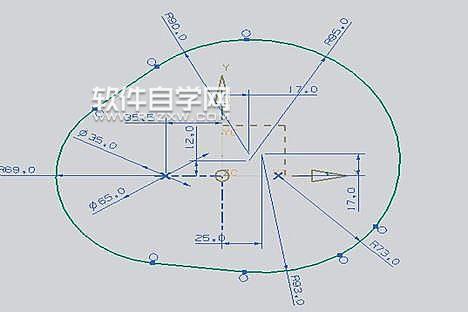

第7步、先點擊配置按鈕和 圓形按鈕，畫如下圖的圖形，做約束，得到如圖7所示。

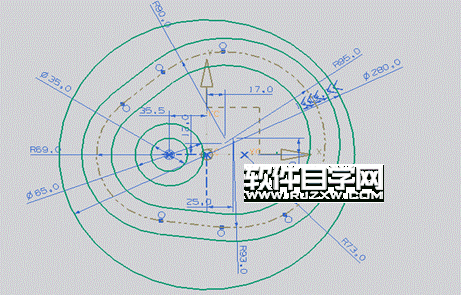

第8步、點擊偏置按鈕，偏置外輪廓線。分別為14和-14。將原來的線轉為參照。再以坐標原點為圓心畫直徑為280的圓。得到如8圖所示。

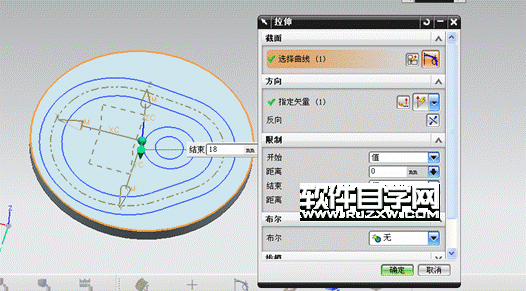

第9步、零件的實體造型，拉伸外輪廓圓，由圖紙得拉伸18，得到下面的圖9：

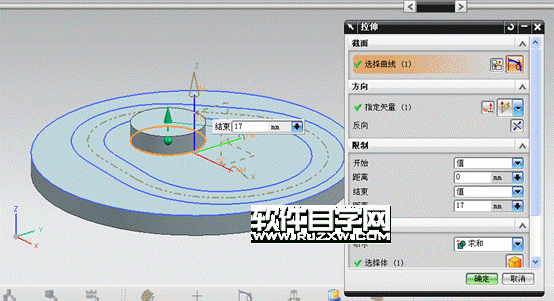

第10步、拉伸凸臺17。做布爾求和操作，合并兩個組件，如圖10：

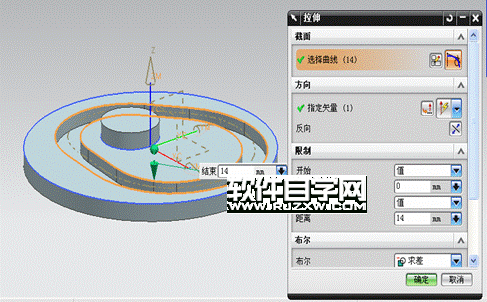

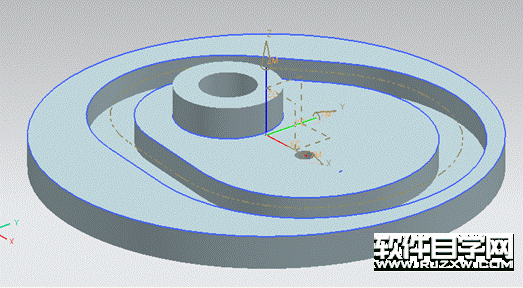

第11步、接下來拉伸凸輪槽14，布爾求差，去除材料，得到下圖11所示。

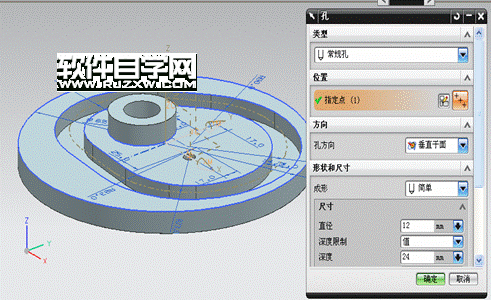

第12步、接著開始鉆孔，在圓形凸臺上，和草圖圓弧64.72圓心上分別鉆35和12的常規孔得到圖12所示。

以上就是UG凸輪設計教程，希望大家喜歡，請繼續關注好吧啦網。
