下面給大家介紹的是SolidWorks制作對稱卡位零件的方法，喜歡的朋友可以一起來關注好吧啦網學習更多的SolidWorks知識。

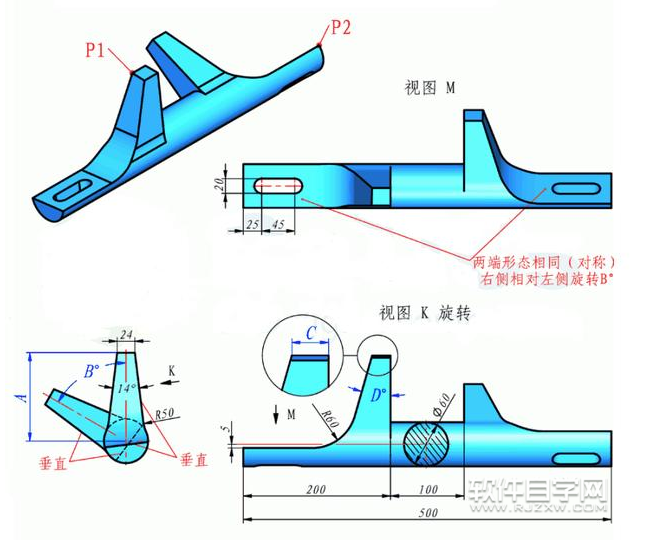

第1步、看看視圖尺寸圖：

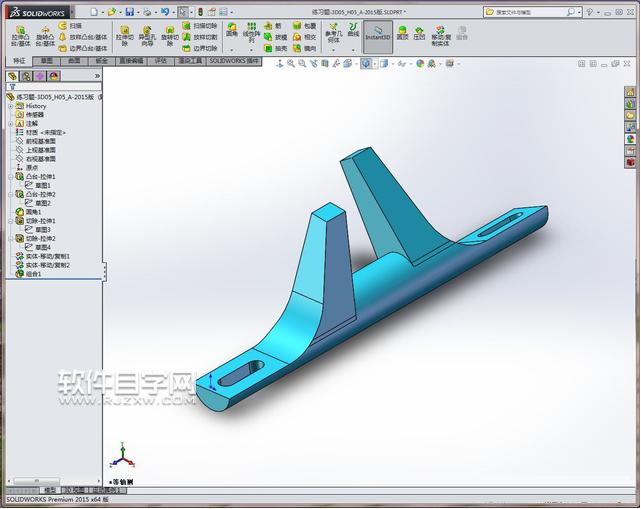

第2步、看看實體效果圖：

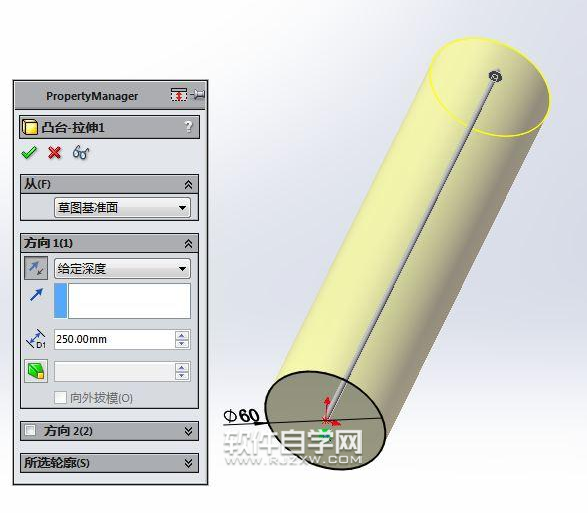

第3步、進入前視基準面，點擊草繪，繪制直徑60mm的圓，拉伸凸臺250mm，反向。

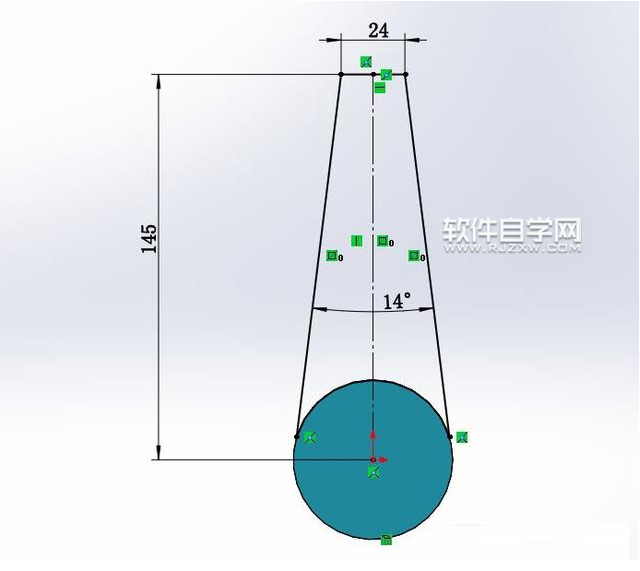

第4步、前視基準面，草繪圖形如下。

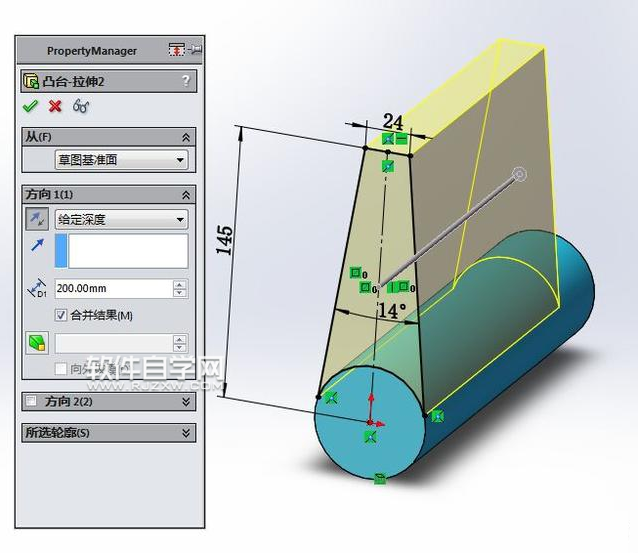

第5步、拉伸凸臺, 深度200mm, 反向。

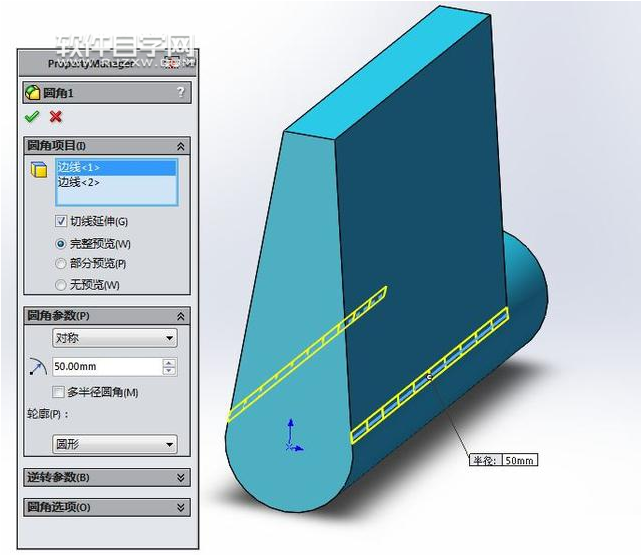

第6步、倒圓角，半徑50mm。

以上就是SolidWorks制作對稱卡位零件，希望大家喜歡，請繼續關注好吧啦網。
