下面給大家介紹的是UG10的草圖偏置怎么用，喜歡的朋友可以一起來關注好吧啦網學習更多的UG知識。

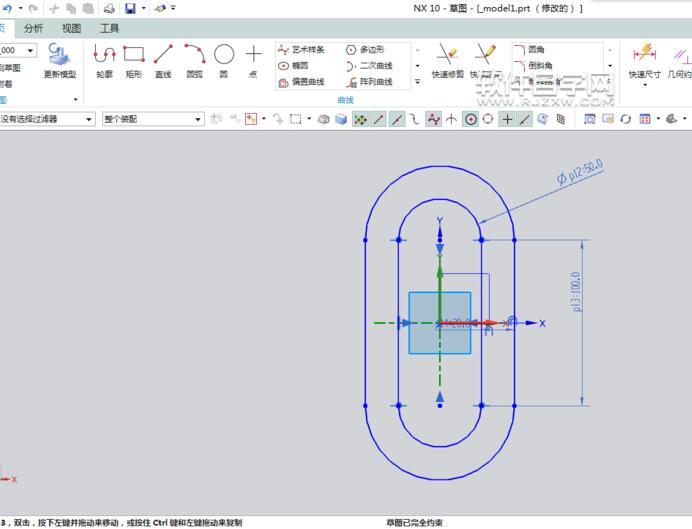

效果圖：

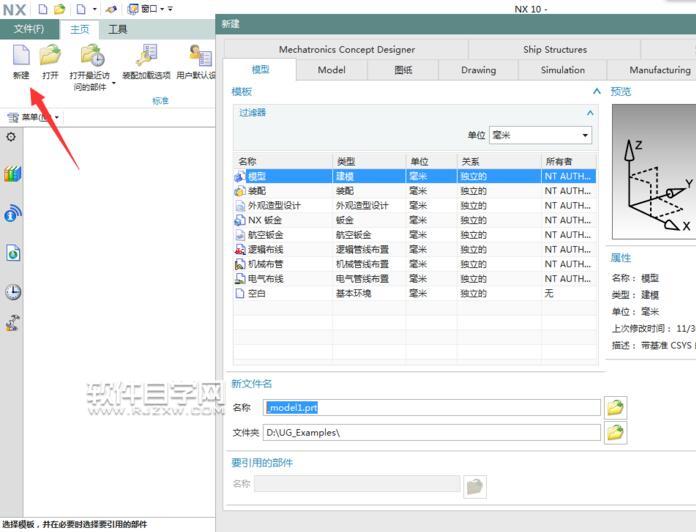

第1步、打開UGNX10軟件，點擊新建，點擊模型，取個名稱，點擊確定。

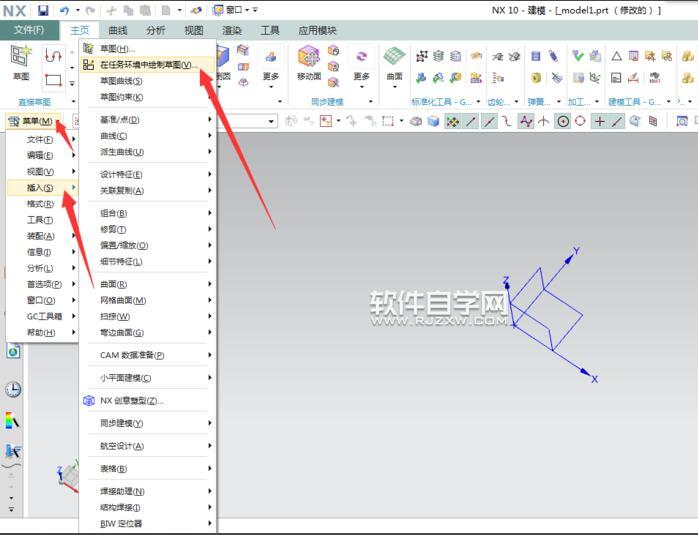

第2步、點擊菜單，點擊插入，點擊在任務環境中繪制草圖。

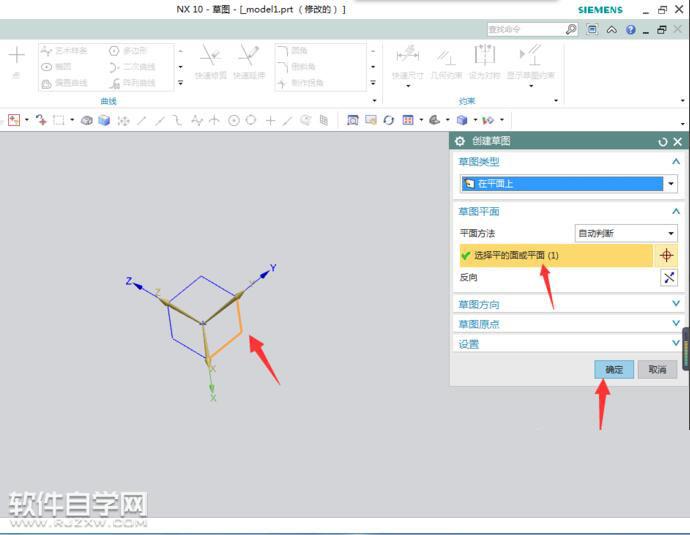

第3步、選擇要繪制的平面。點擊確定。

第4步、繪制下面的圖形出來。

第5步、然后點擊偏置曲線。

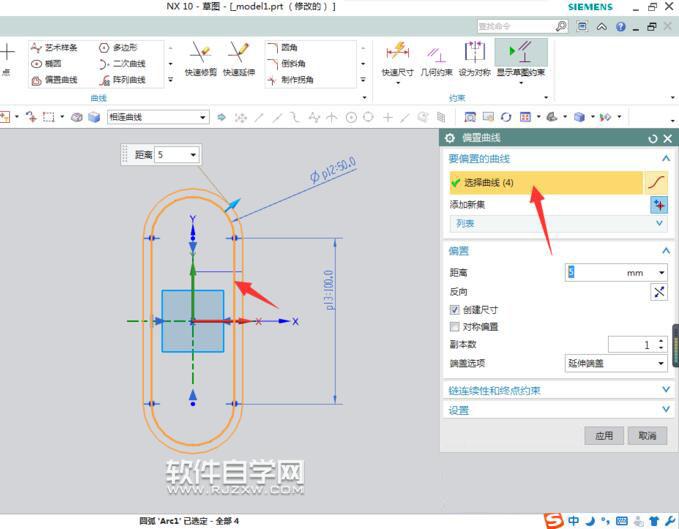

第6步、選擇要偏置的曲線。兩個圓與二條線出來。

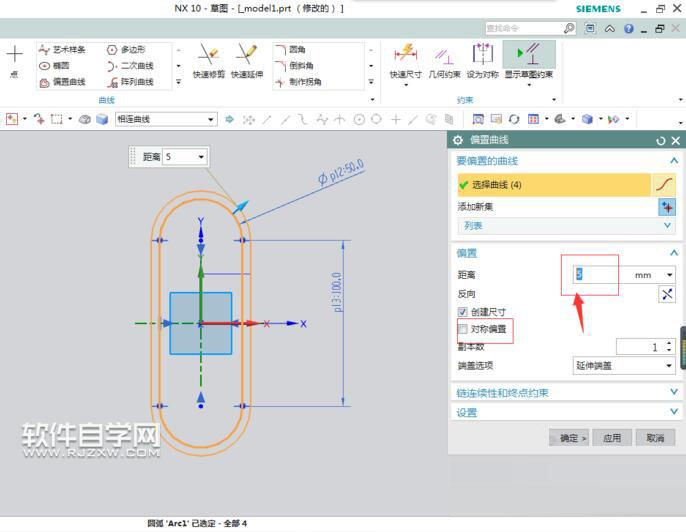

第7步、設置距離。就可以完成了。

第8步、如查設置對稱偏置。那就可以里外偏移。

以上就是UG10的草圖偏置怎么用，希望大家喜歡，請繼續關注好吧啦網。
