UG繪制鈑金掛鉤教程

瀏覽:133日期:2024-02-12 14:25:08
下面給大家介紹的是UG繪制鈑金掛鉤教程,喜歡的朋友可以一起來學習做一做。

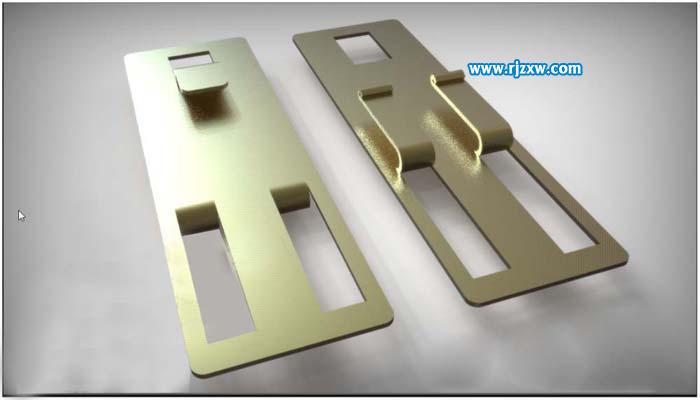

效果圖:

UG繪制鈑金掛鉤教程

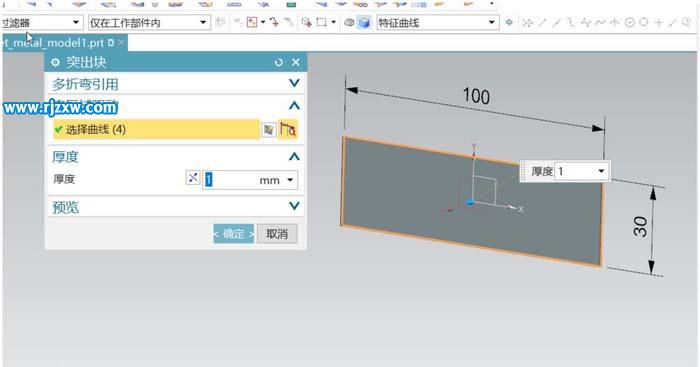

第1步、打開UG軟件,首先創建一個突出塊,其輪廓為矩形,長為100mmx寬為30mm,厚度為1mm。

UG繪制鈑金掛鉤教程

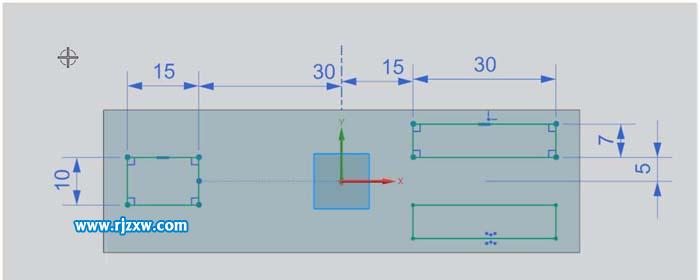

第2步、選用法向開孔,在突出塊上進入草繪模式,繪制開孔的截面線。總共需要繪制三個矩形,其中15*10的矩形在X軸負方向上,其中心點在X軸上,該矩形距離Y軸30.

UG繪制鈑金掛鉤教程

第3步、另外二個矩形規格相同(30*7),只要繪出一個另一個通過鏡像曲線可得到。其矩形的長為30寬為7,其中一個處在第一象限上,距離X軸15,距離Y軸5。

UG繪制鈑金掛鉤教程

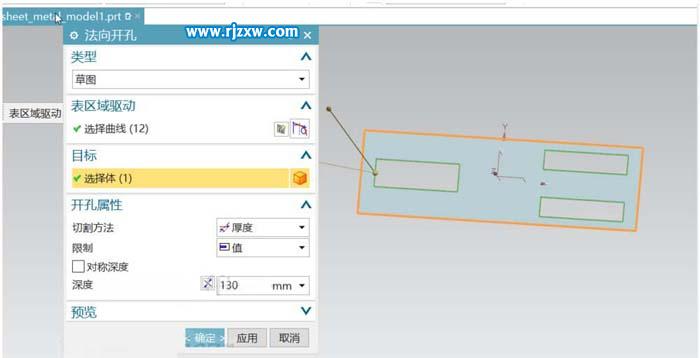

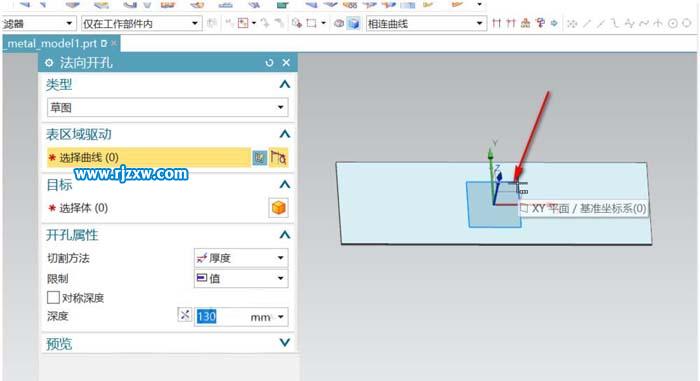

第4步、回到法向開孔命令對話框,如果發現所繪的截面沒有產生作用,選擇反方向即可。

UG繪制鈑金掛鉤教程

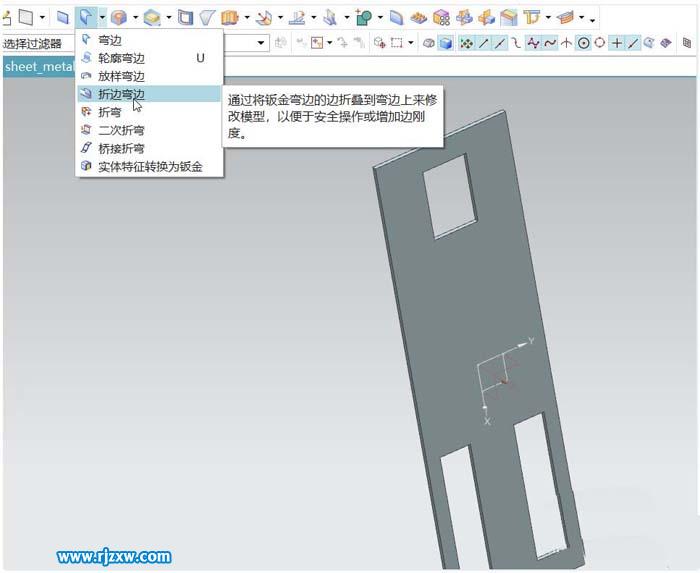

第5步、選用折邊彎邊命令,

UG繪制鈑金掛鉤教程

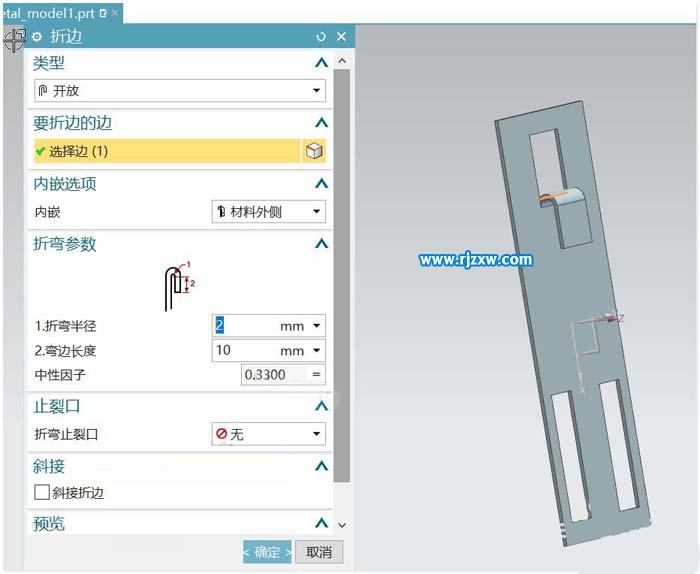

第6步、選擇15*10矩形中下方的短邊作為要折邊的邊;折彎半徑為2,折彎長度為10;這樣就可得到掛鉤中的第一個掛鉤了。

UG繪制鈑金掛鉤教程

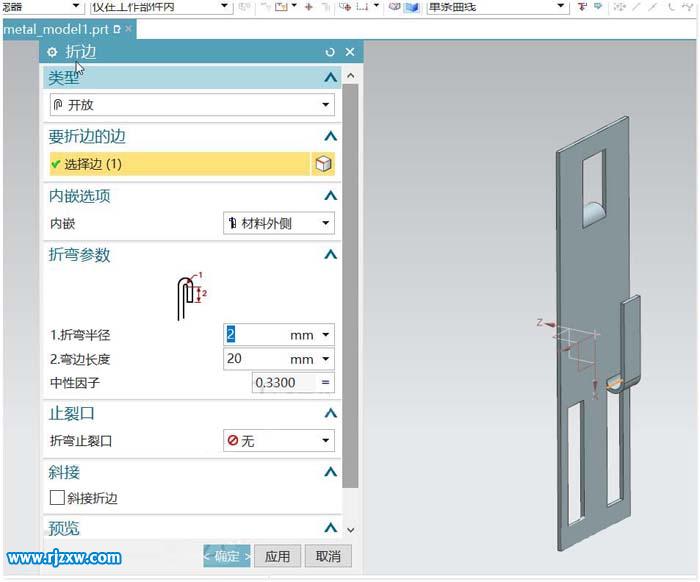

第7步、選用折邊彎邊命令,選擇30*7矩形中好方的短邊作為要折邊的邊;折彎半徑為2,折彎長度為20;

UG繪制鈑金掛鉤教程

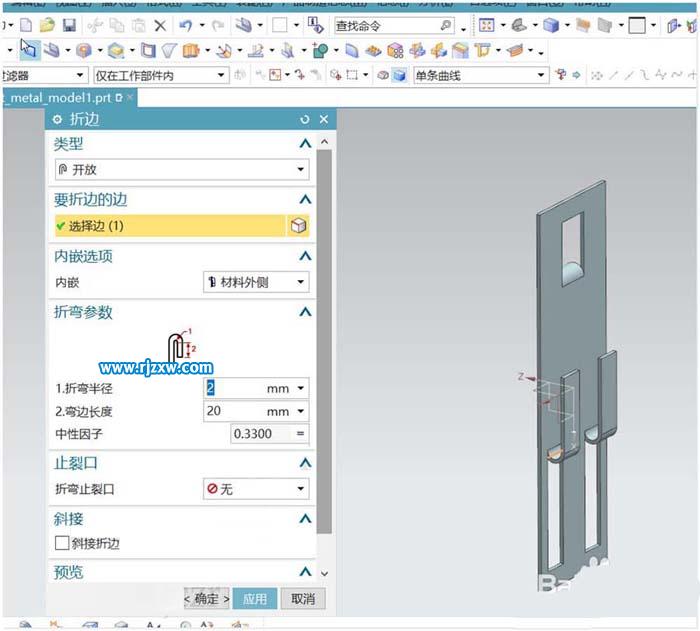

第8步、另一個掛鉤也是同樣操作。即可得到另外的一組掛鉤。掛鉤的創建就完成了。

UG繪制鈑金掛鉤教程

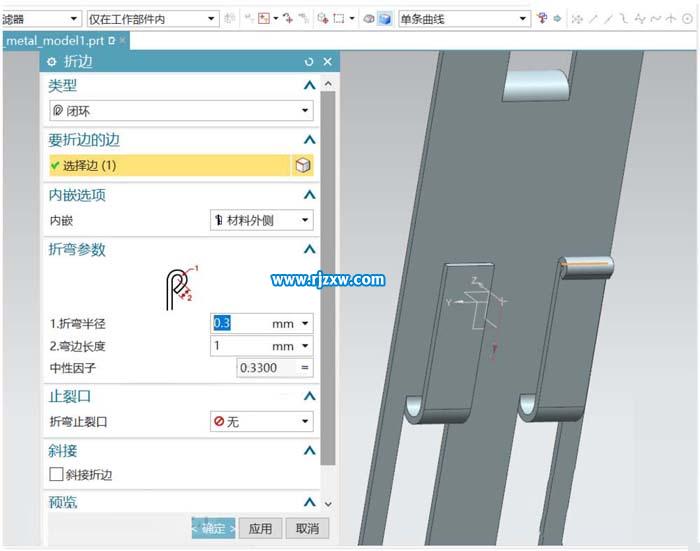

第9步、細節的添加。再次選用折邊彎邊命令,對掛鉤方向向上的一組掛鉤進行閉環折彎。

UG繪制鈑金掛鉤教程

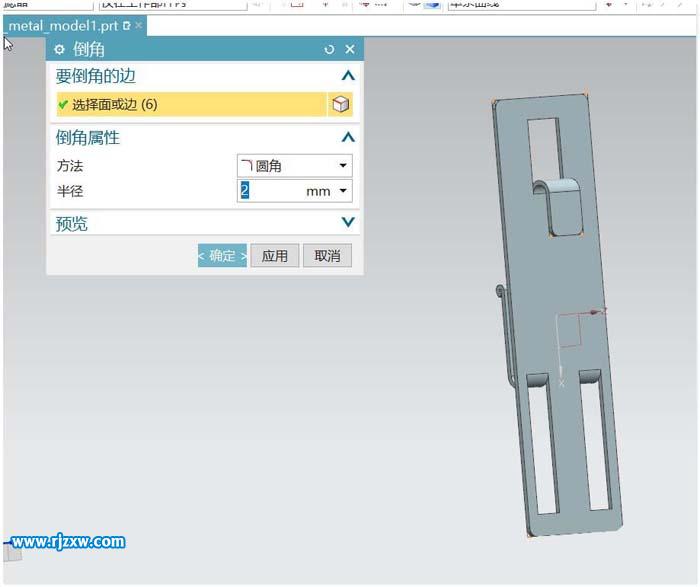

第10步、折彎半徑為0.3彎邊長度為1;選用倒圓角命令,對整個模型的邊角進行倒半徑為2的圓角。模型創建完成。

UG繪制鈑金掛鉤教程

以上就是UG繪制鈑金掛鉤教程,希望大家喜歡,請繼續關注好吧啦網。
