下面給大家介紹的是SolidWorks四通法蘭怎么畫的方法，喜歡的請關注好吧啦網一起學習SolidWorks知識哦！

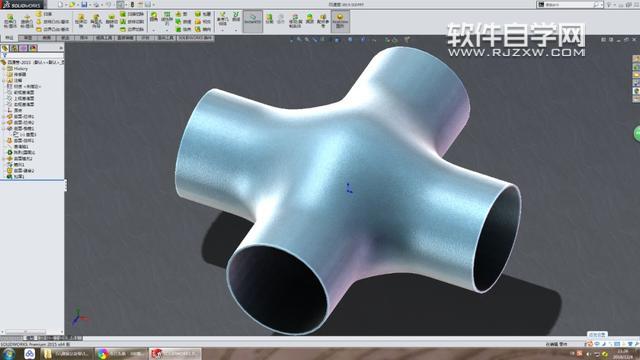

第1步、先看看效果圖：

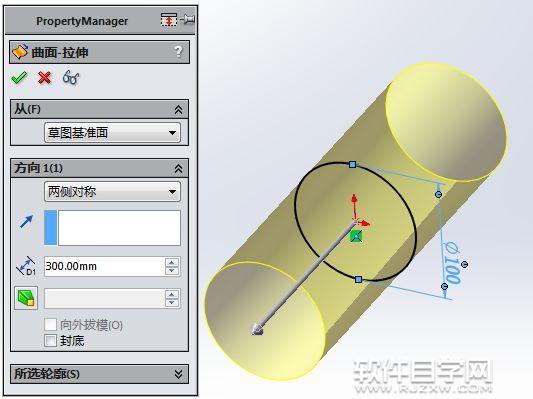

第2步、在前視基準面上畫一個直徑100mm的圓，曲面拉伸--兩側對稱：300mm。

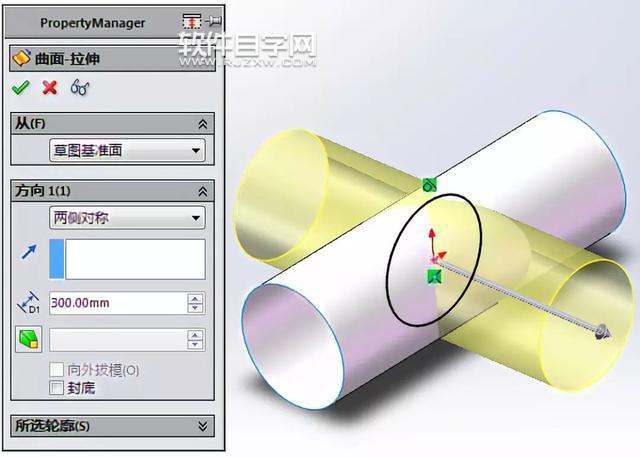

第3步、在右視基準面上畫一個直徑100mm的圓，曲面拉伸--兩側對稱：300mm。

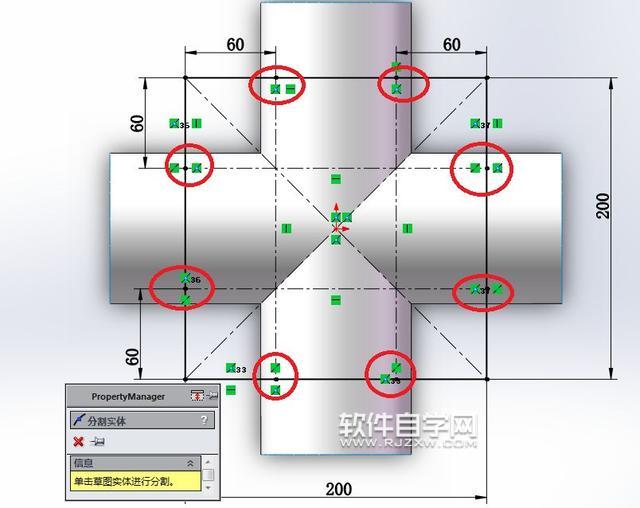

第4步、上視基準面上畫正方形，在各個點上分割。

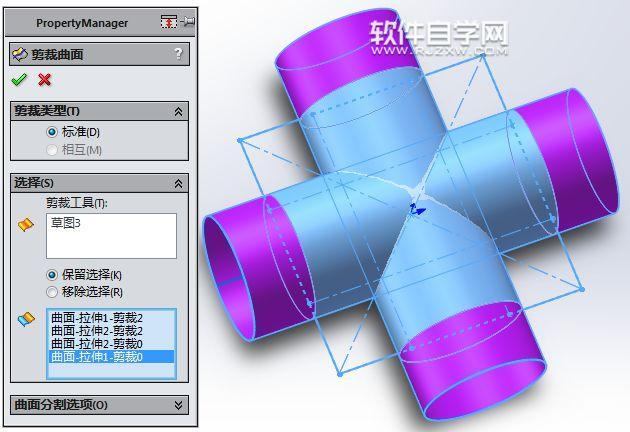

第5步、曲面剪裁，保留紫色部分。

以上就是SolidWorks四通法蘭怎么畫，希望大家喜歡，請繼續關注好吧啦網。
