下面給大家介紹的是solidworks線性怎么陣列的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

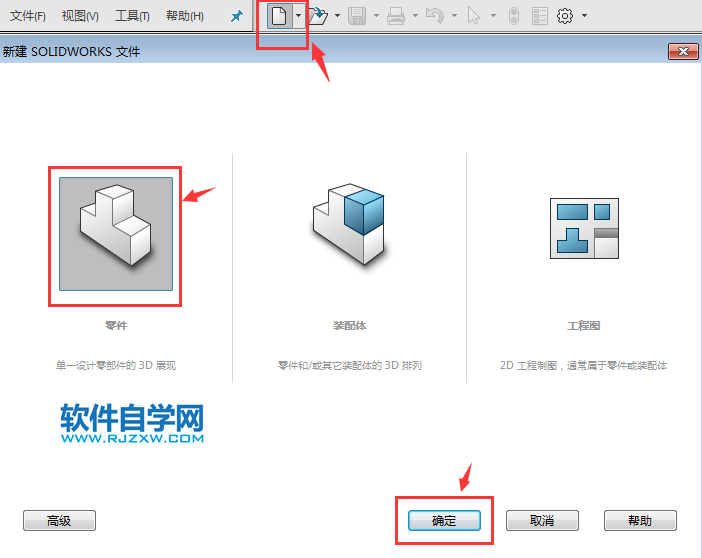

1、打開Solidworks2016軟件，點擊新建圖標，點擊零件，點擊確定。

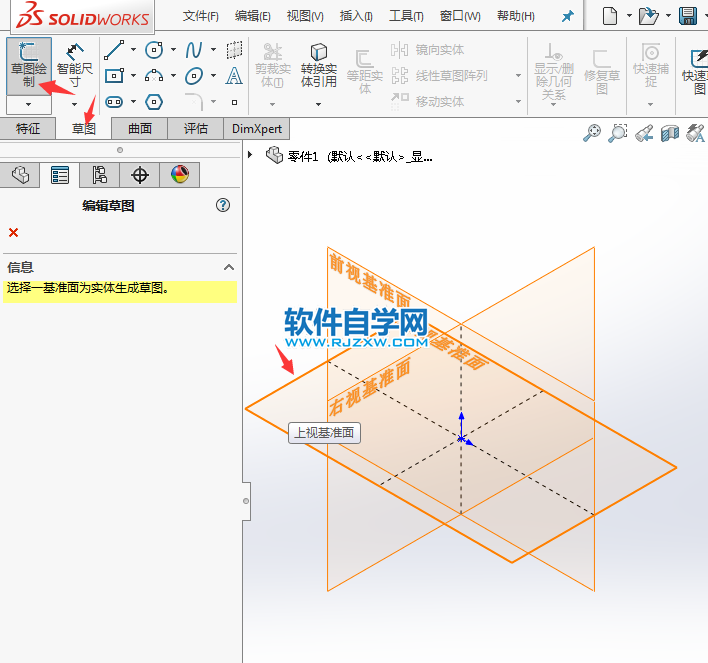

2、點擊草圖，點擊草圖繪制，選擇上視基準面。效果如下：

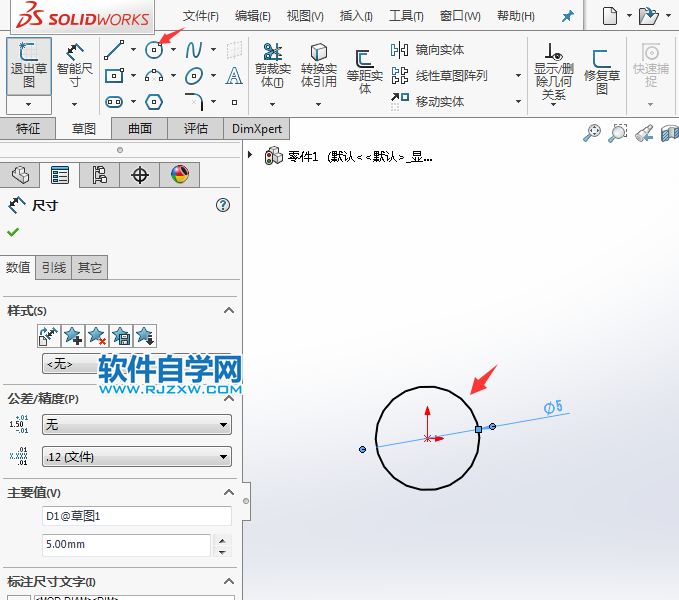

3、然后使用圓形工具，繪制一個直徑為5mm出來，效果如下：

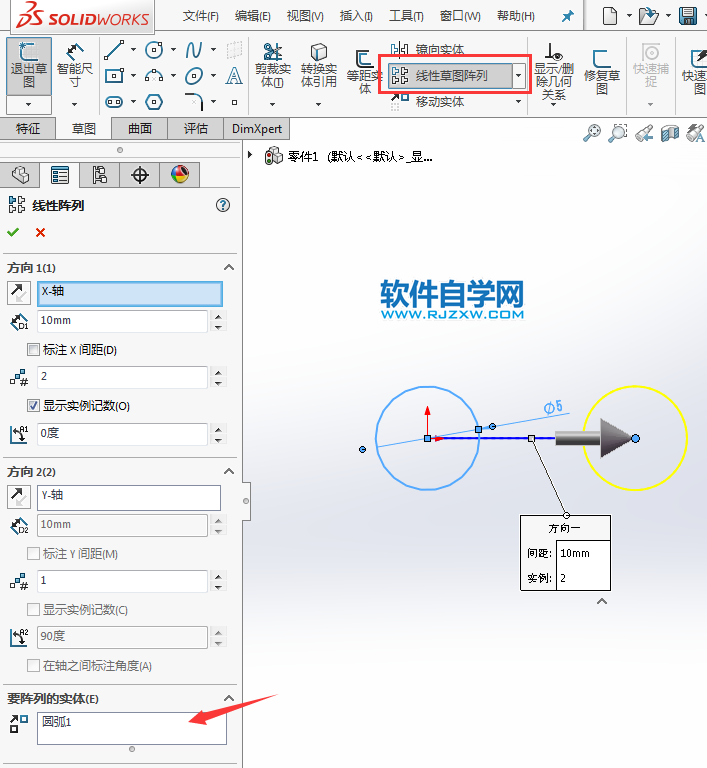

4、選中圓形，點擊線性陣列，效果如下：

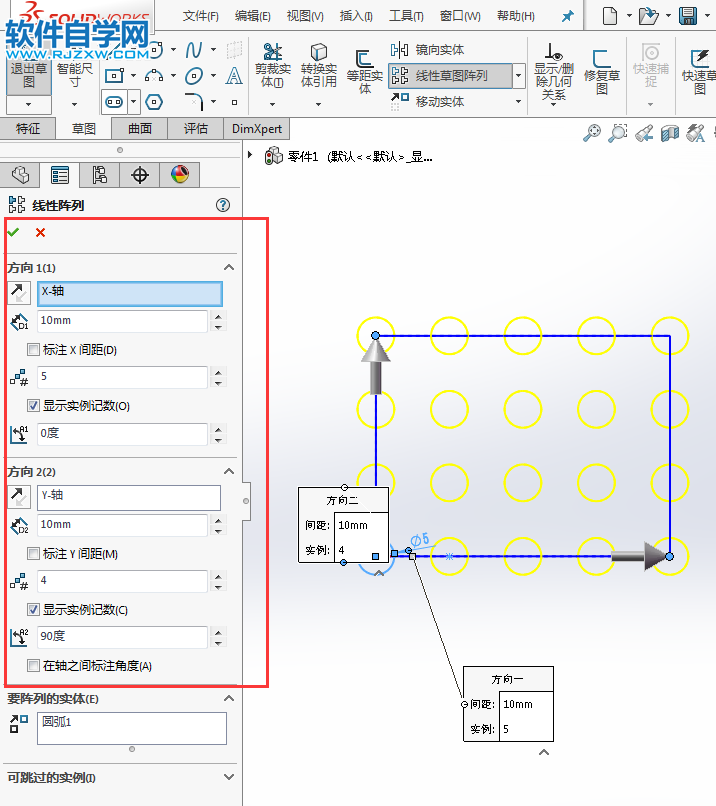

5、方向1選X軸，設置數量5，距離為10mm，這樣就會向X方向陣列5列。方向2選Y軸，設置數量4，距離為10mm，這樣就會向Y方向陣列4行。

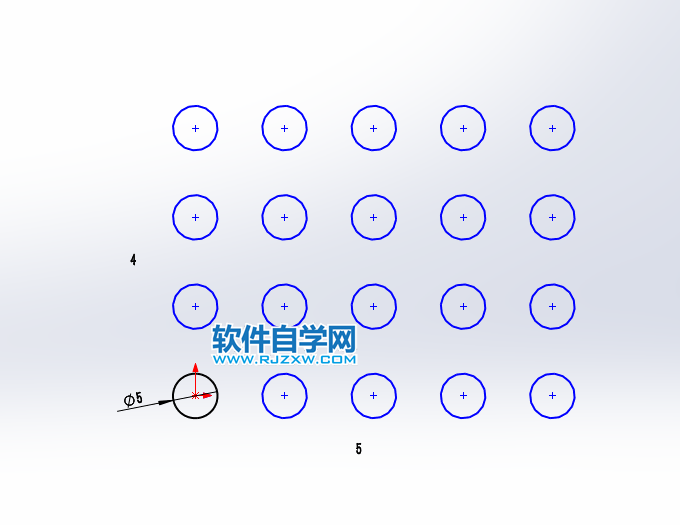

6、這樣就陣列了5列4行出來，效果如下：

以上就是solidworks線性怎么陣列，希望大家喜歡，請繼續關注好吧啦網。
