下面給大家介紹的是solidworks怎么從等距拉伸凸臺的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

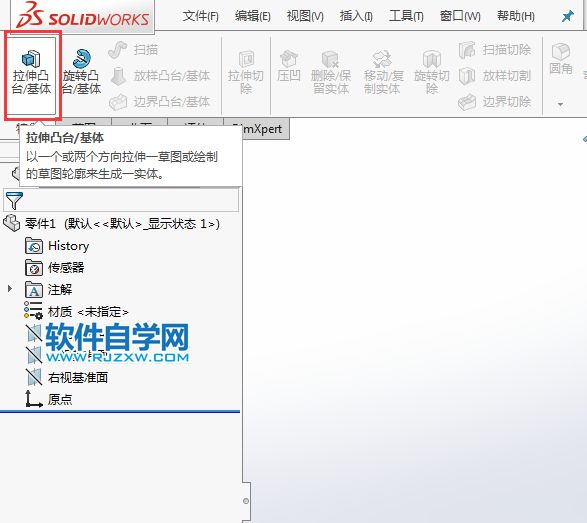

1、打開Solidworks軟件，點擊拉伸凸臺/基體，效果如下：

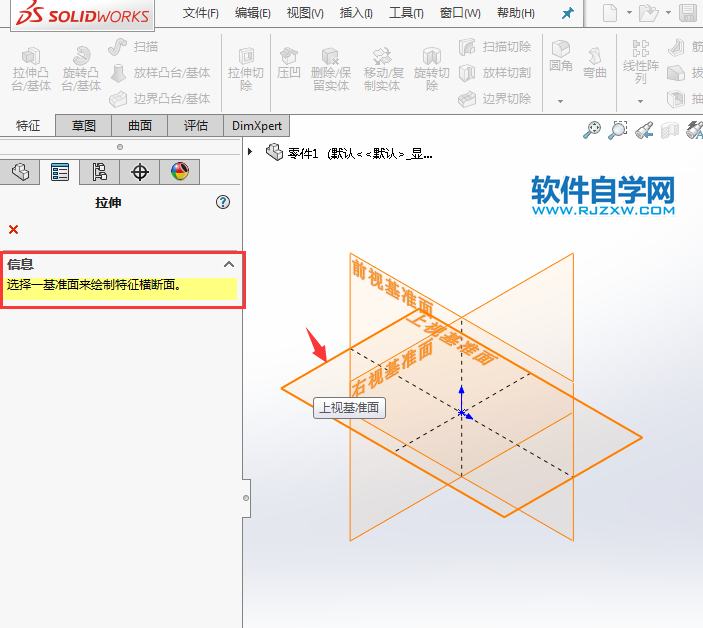

2、選擇要繪制的截圖，選上視基準面。效果如下：

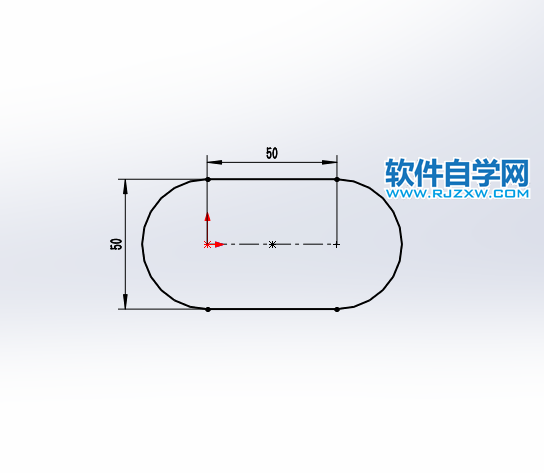

3、然后繪制下面的草圖出來，效果如下：

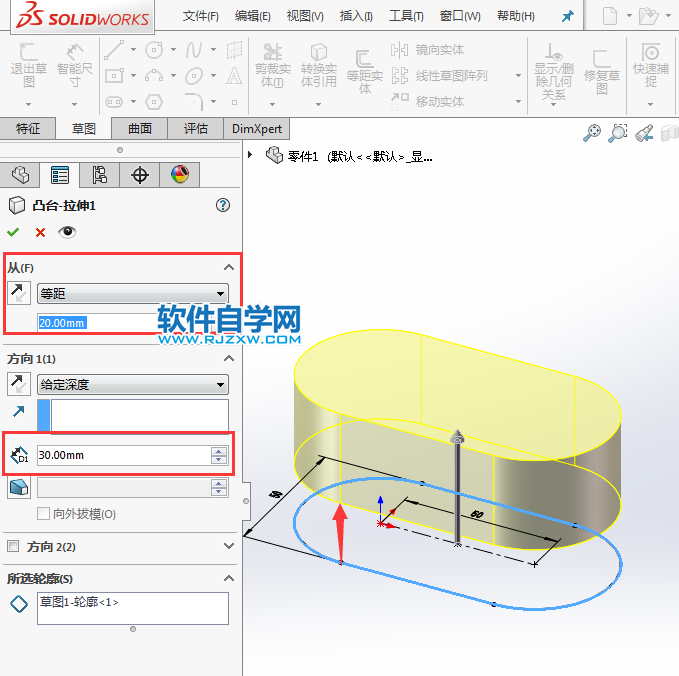

4、退出草圖，轉入凸臺拉伸，從的選擇等距，設置20mm，意思就是從草圖的面偏移20mm，進行拉伸30mm。效果如下：

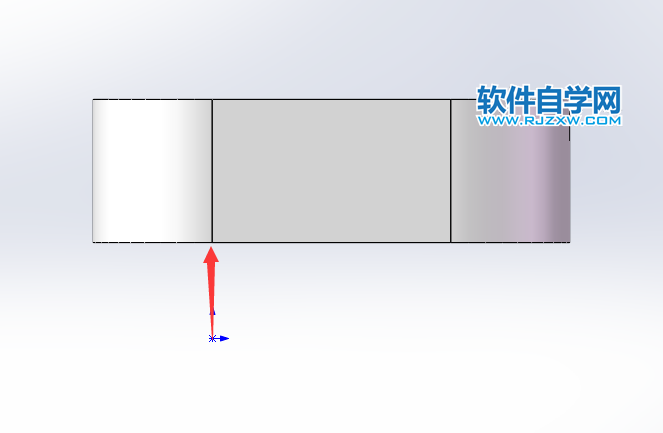

5、看到效果了嗎，基準點到上面有20mm哦！

以上就是solidworks怎么從等距拉伸凸臺，希望大家喜歡，請繼續關注好吧啦網。
