用CAD繪制水杯效果教程

瀏覽:107日期:2023-12-28 09:04:09

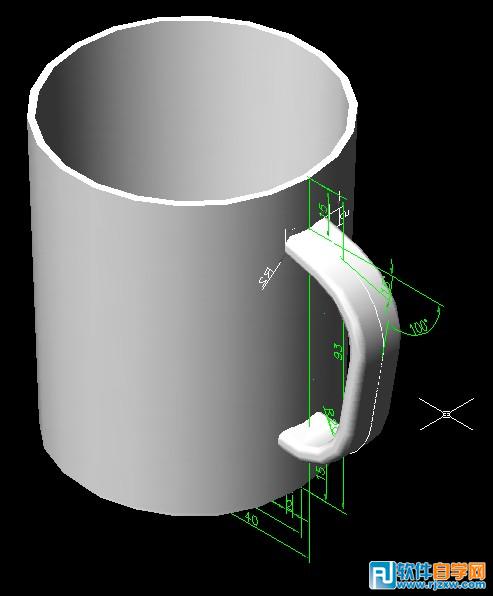

效果圖:

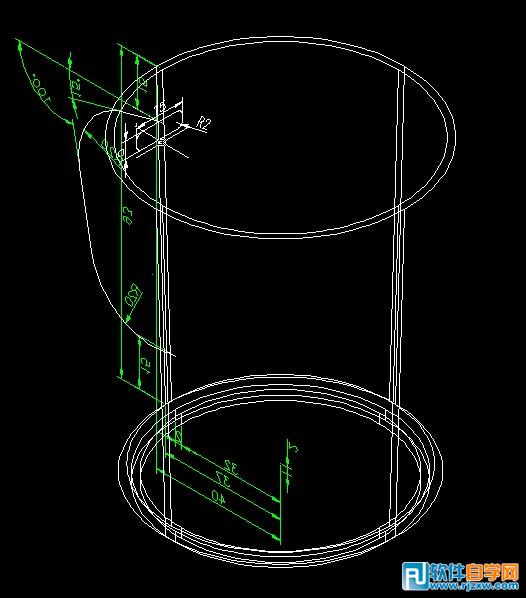

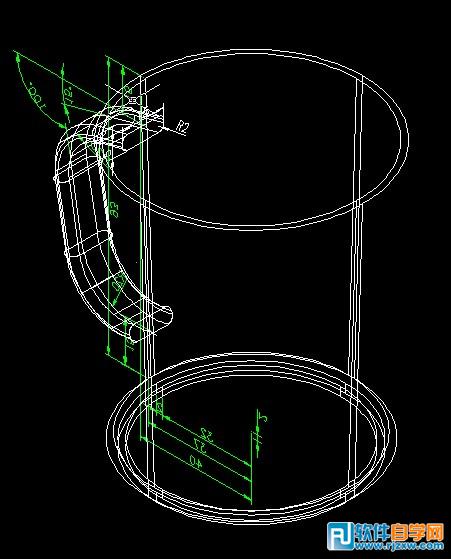

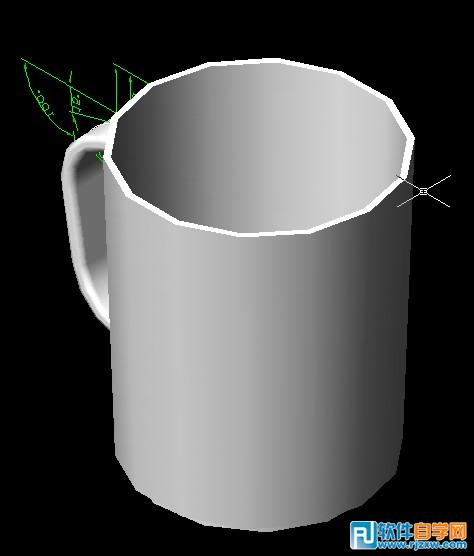

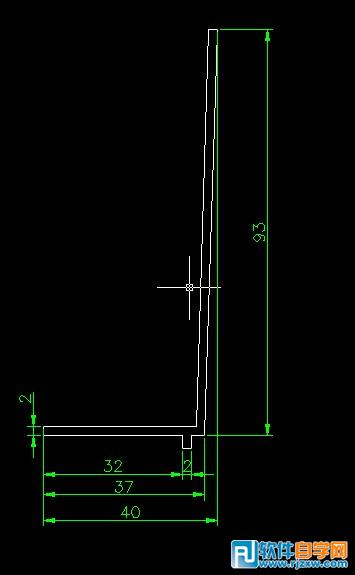

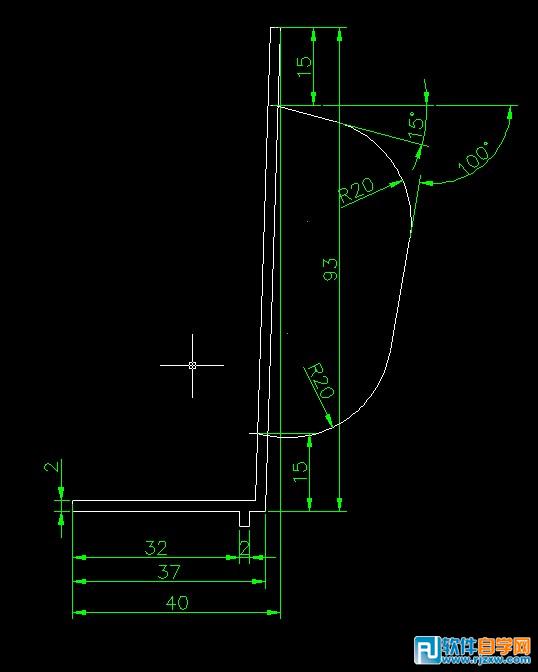

用CAD繪制水杯效果教程 用CAD繪制水杯效果教程第一步:點擊視圖菜單---三維視圖----右視圖中,繪制平面圖,如圖1 用CAD繪制水杯效果教程第二步:在同一個視圖下,繪制出手柄路徑線。如圖2 用CAD繪制水杯效果教程第三步:把杯子大身的平面,用REG面域命令形成面,并用REV命令旋轉成實體,然后點擊視菜單-三維視圖---主視圖,繪制手柄的厚度面,如圖: 用CAD繪制水杯效果教程第四步:點擊視圖菜單--三維視圖----西南等軸測,手柄厚度面與手柄路徑線放在一起,如圖: 用CAD繪制水杯效果教程第五步:用EXT拉伸命令里面的P路徑模式,沿手柄跟徑拉伸。如圖: 用CAD繪制水杯效果教程最后一步:點擊視圖菜單---著色----體差色,就OK了,如圖: 用CAD繪制水杯效果教程 以上就是用CAD繪制水杯效果教程,希望大家喜歡,請繼續關注好吧啦網。
標簽: CAD 繪圖工具
