下面給大家介紹的是CAD2019怎么捕捉象限點繪圖，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD初學入教程。

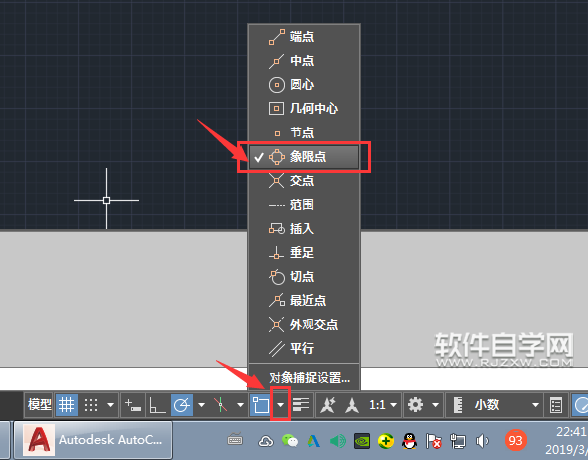

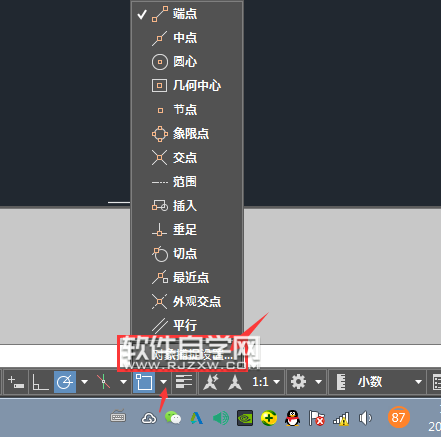

第1步、打開CAD2019軟件，點擊對象捕捉小圖標，在象限點前面打勾。

第2步、或者點擊對象捕捉設置。

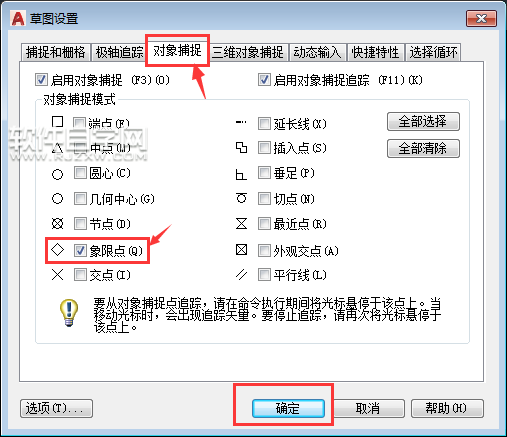

第3步、在草圖設置里面--對象捕捉--找到象限點打勾，點擊確定。

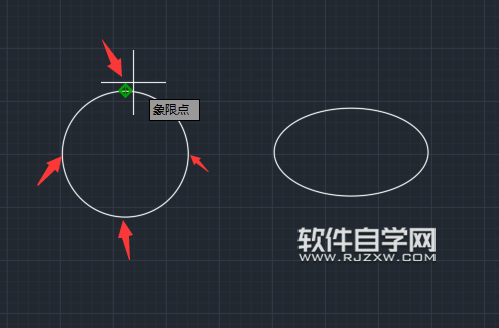

第4步、然后使用直線工具繪制時就可以捕捉圓的四個象限點。0，90，180，270度的位置都是象限點。

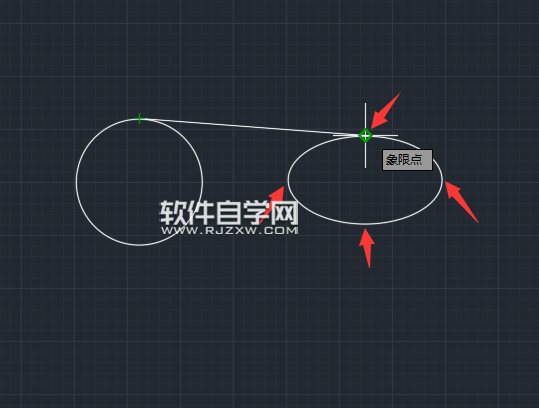

第5步、當然橢圓也是有象限點的。別的就沒有了。

以上就是CAD2019怎么捕捉象限點繪圖，希望大家喜歡，請繼續關注好吧啦網。
