在CAD圖形說明中，常常要用引線進行說明，或是使用多重引線說明。遇到很多CAD新手都不會這個多重引線怎么標注問題，我們特意寫了下面的文章，介紹一下CAD怎么標注多重引線的使用方法與步驟。喜歡能幫助到大家。

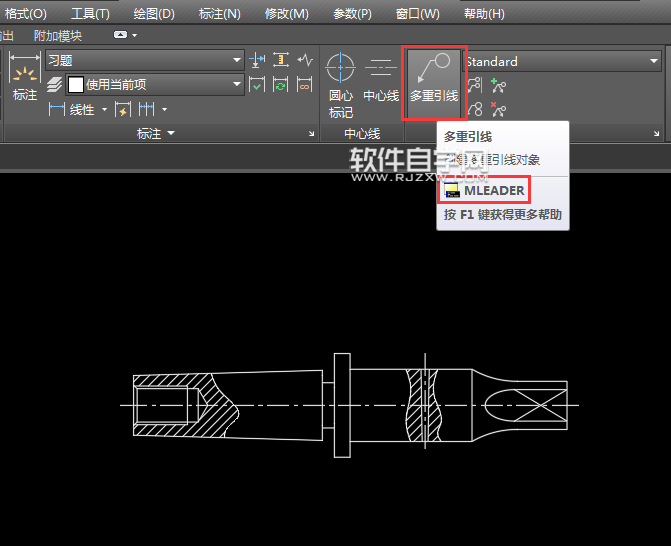

第1步、打開CAD2019軟件，繪制好相關的平面圖后，要進行文字說明。那我們點擊注釋版塊。找到多重引線。或是在命令欄上輸入MLEADER命令后，空格。

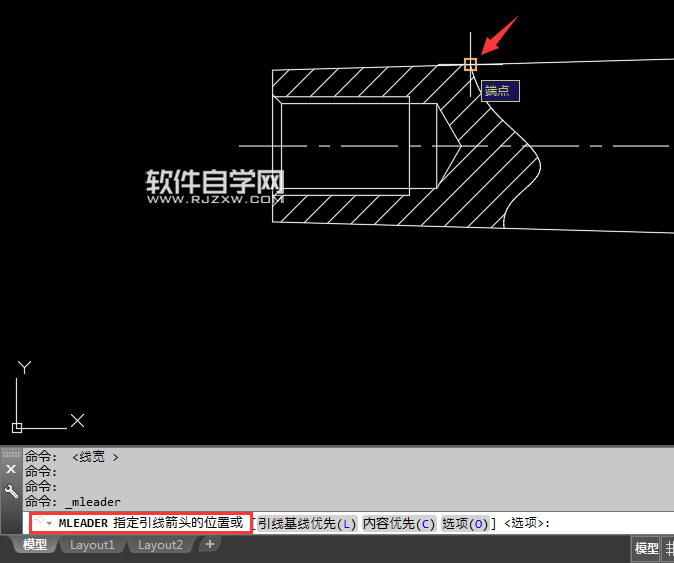

第2步、指定引線箭頭的位置。隨便捕捉端點或是別的參照點就可以了。

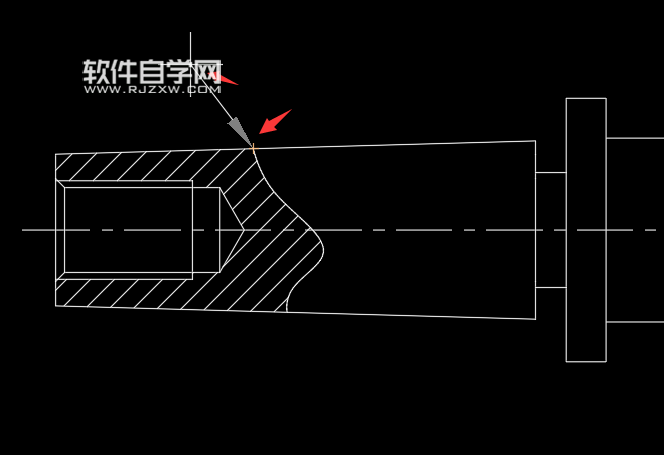

第3步、然后向上拖動。注意的是，拖的大一些，箭頭才回出來。拖的小，箭頭是不回出來的。這個要自已測試一下，就能把握這個度。

第4步、然后再輸入說明內容，輸入什么呢，這就要看你想說什么呢，一般是加工要求或是技術要求等說明。

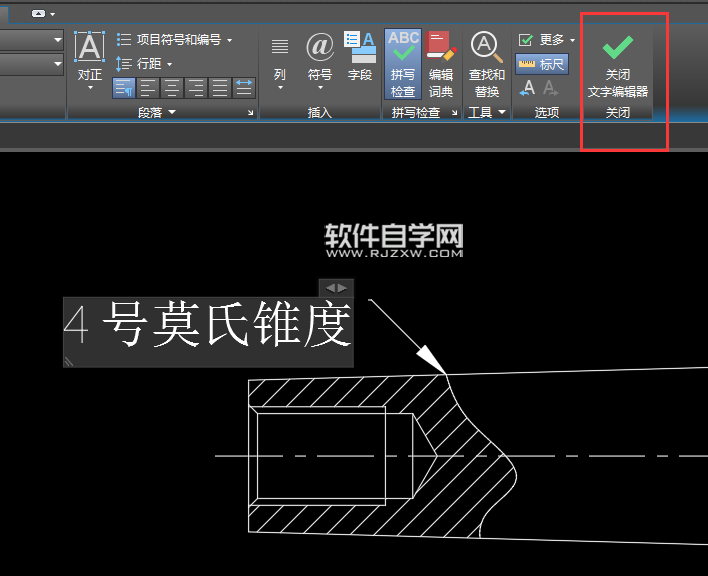

第5步、說明輸入完后，點擊關閉文字編輯器。也就是確定輸入好的內容。

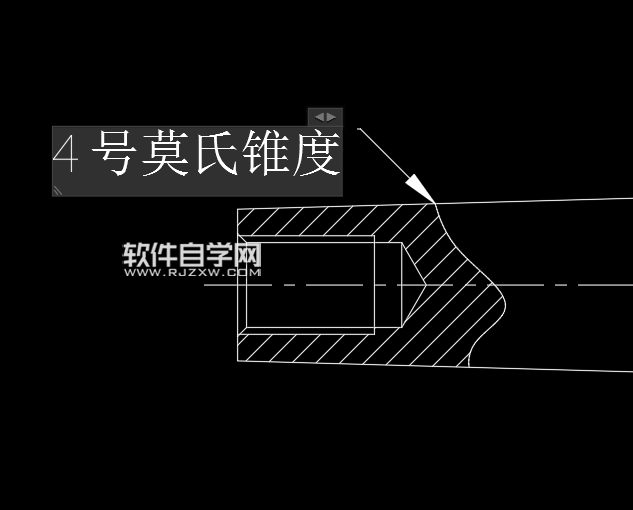

第6步、這樣文字的多重引線注標就標好了。你也可以試一試哦。
