在CAD中怎么給矩形的角繪制一個已知半徑的圓呢，下面給大家介紹的是2018cad矩形里面畫相切圓的方法，大家學會了這種方法后就再也不難了。希望能幫助到大家解決這個問題。

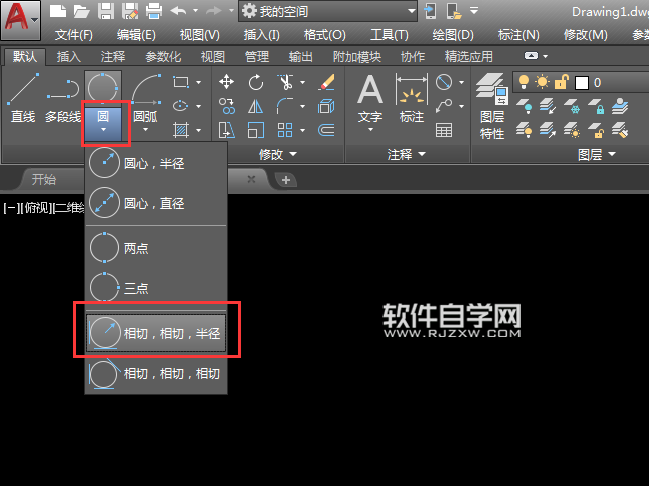

第1步、打開CAD2018軟件，點擊文件菜單里面的新建。先繪制一個矩形出來。然后點擊圓工具里面的相切，相切，半徑。

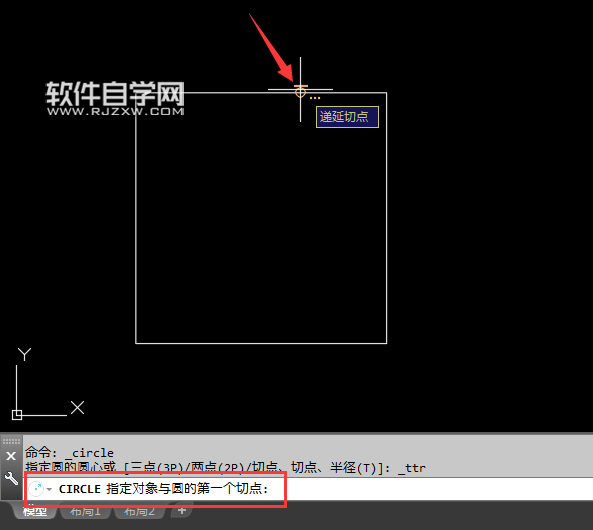

第2步、然后就可以捕捉矩形的直角線時，就會出來遞延切點。點擊一下就好了。也就是指定對象與圓的第一個點。

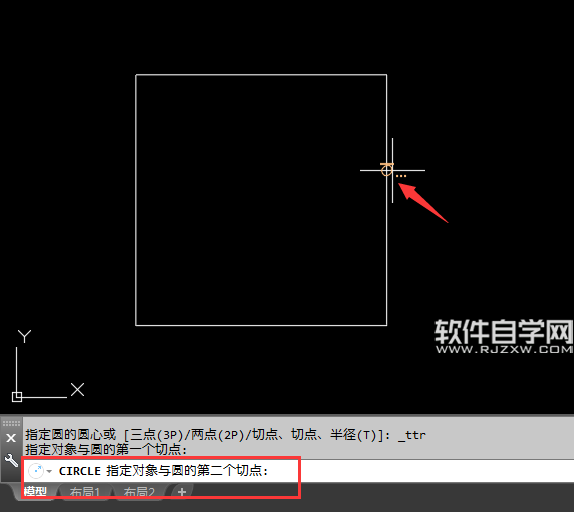

第3步、同樣的方法，指定對象與圓的第二個切點。

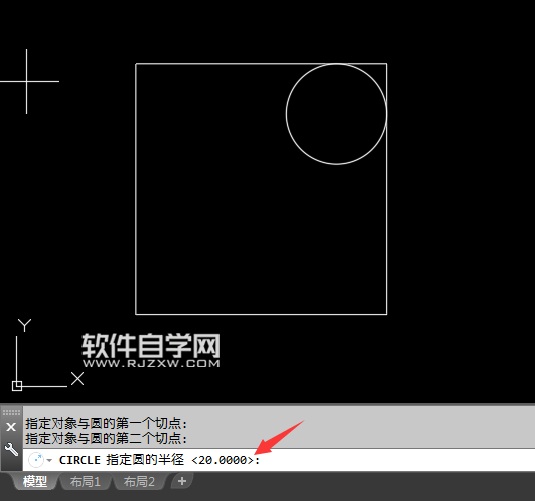

第4步、然后切點選好后，點要輸入圓的半徑參數。然后空格確定。

第5步、這樣矩形的角繪制一個相切，相切，半徑為R20的圓出來。

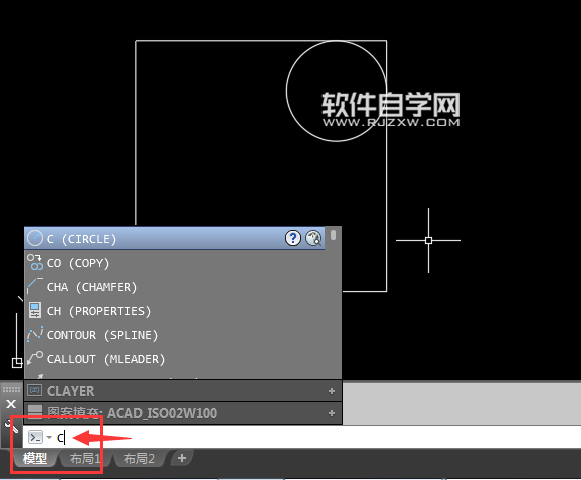

第6步、如果是使用命令的方法，也很簡單。只要在命令欄上面輸入C命令空格。

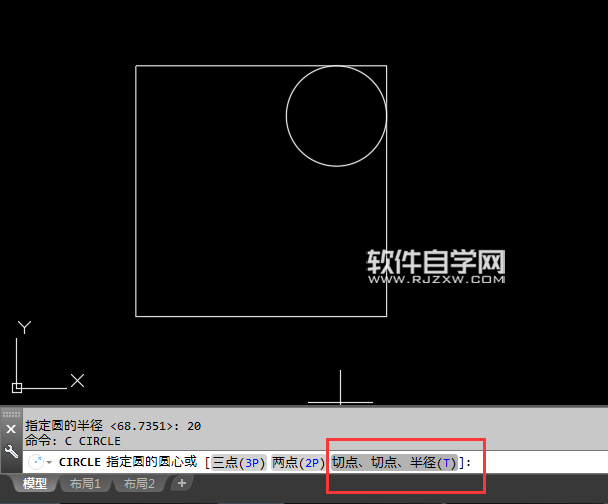

第7步、然后點擊相切、相切、半徑（T）或是直接輸入T空格也可以。

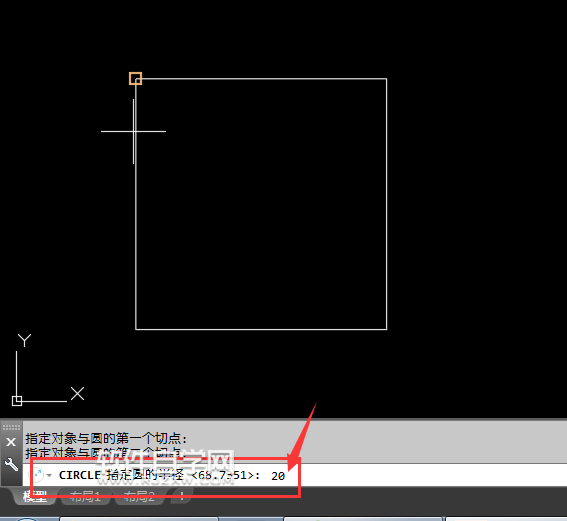

第8步、捕捉角的二條夾角線的切點后，再輸入R20參數。

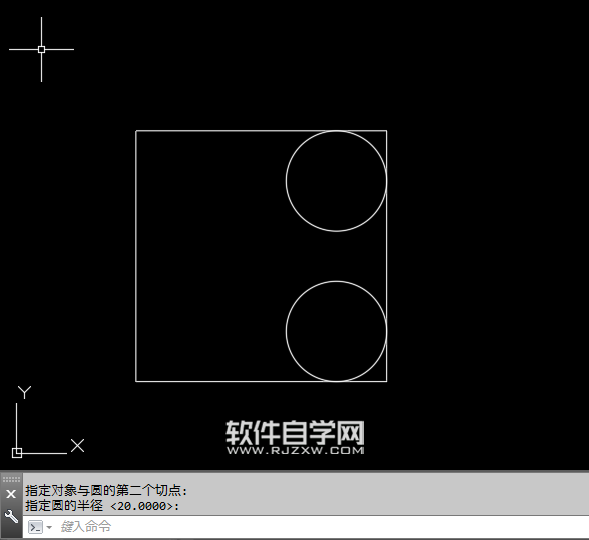

第9步、然后矩形的另一個角也繪了一個相切圓出來。

以上就是2018cad矩形里面畫相切圓的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD初學入門教程。
