在CAD中怎么才能畫出帶圓角的矩形呢，下面給新手寫一篇相關的教程讓大家學習一下。希望大家認真看完CAD2018圓角矩形怎么畫的步驟與方法。希望能幫助到大家。

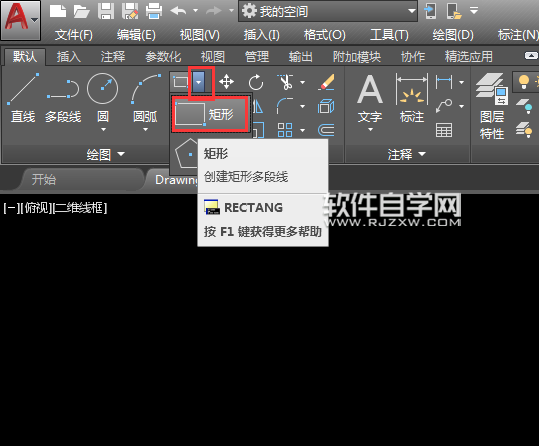

第1步、打開AUTOCAD2018軟件，點擊文件新建，在默認里面點擊矩形或是輸入RECTANG命令創建矩形多段線。

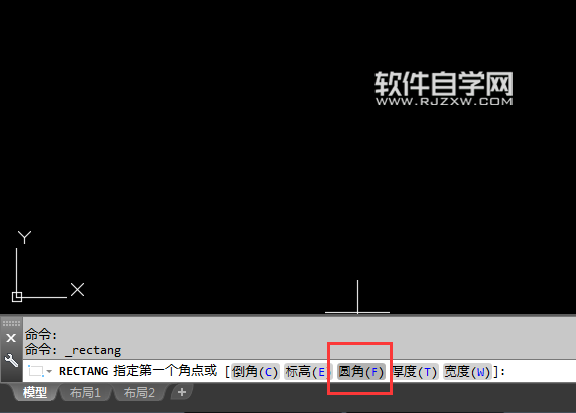

第2步、選擇不要點擊第一個角點，而是點擊圓角（F）或是輸入F空格。

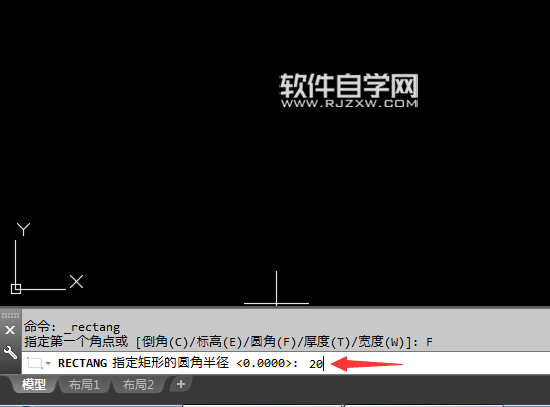

第3步、然后指定矩形的圓角半徑。輸入20空格，也就是繪制出來的矩形圓角就是R20半徑了哦。

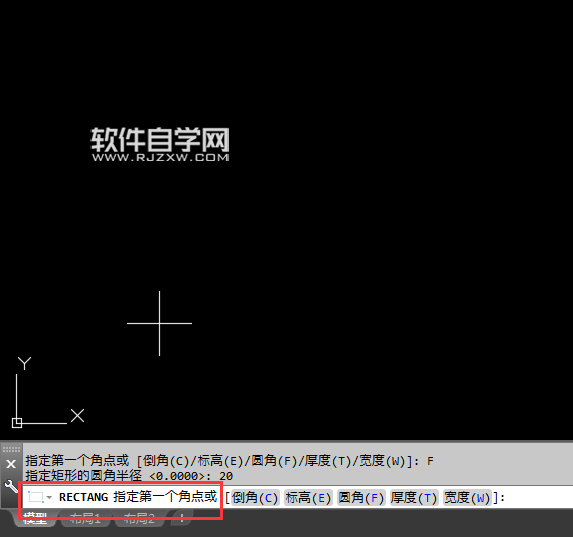

第4步、然后指定第一個角點或是輸入X,Y坐標也可以開始繪制。坐標比如：200,200。

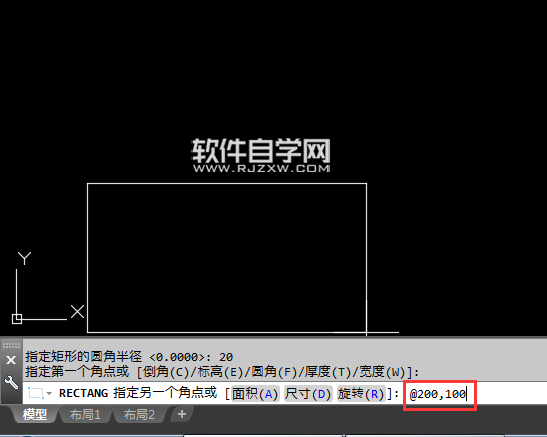

第5步、指定另一個角點或是輸入長與寬的坐標，坐標如@200,100，意思是200代表為長度，100代表為寬度。

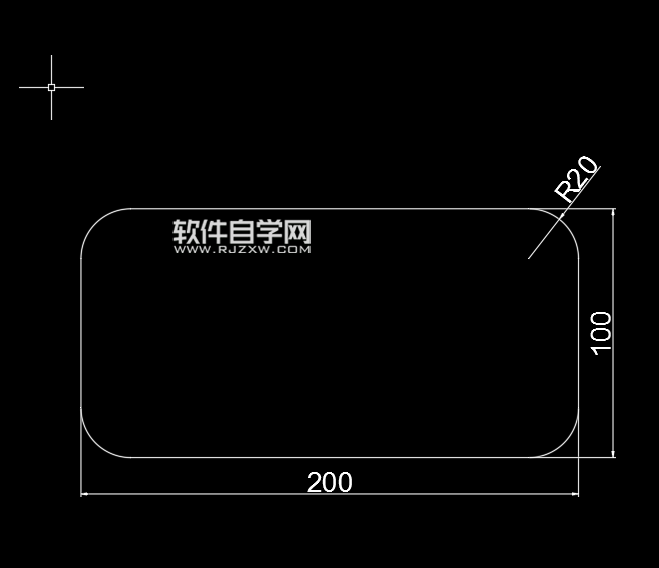

第6步、如果繪制出來的就是200x100的矩形出來，而且還是圓角為R20的矩形。效果如下：
