下面給大家介紹的是Cad中怎么繪制厚度的矩形的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD初學入門教程。

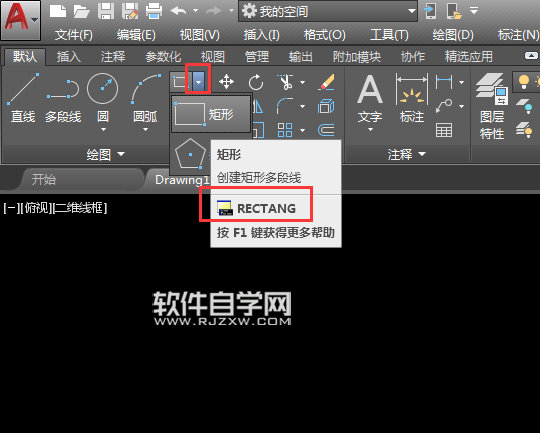

第1步、打開CAD2014軟件，點擊默認里面的矩形工具，或是輸入RECTANG命令來創建矩形多段線。

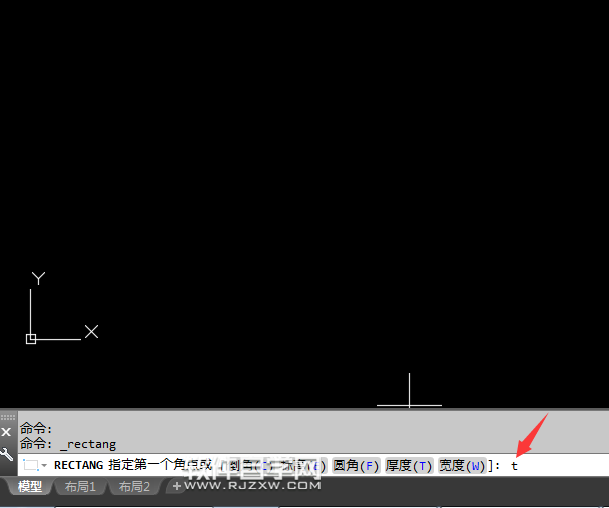

第2步、然后就開始設置厚度了。點擊厚度（T）或是輸入T空格，進入下一步。

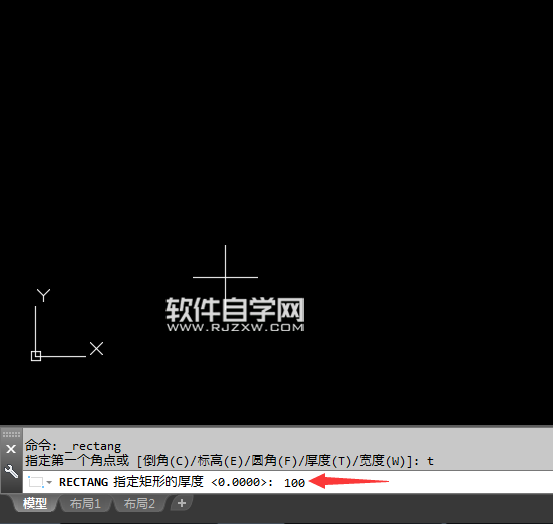

第3步、然后輸入厚度的參數。具體要跟自已的要求而定。輸入100空格，進入下一步。

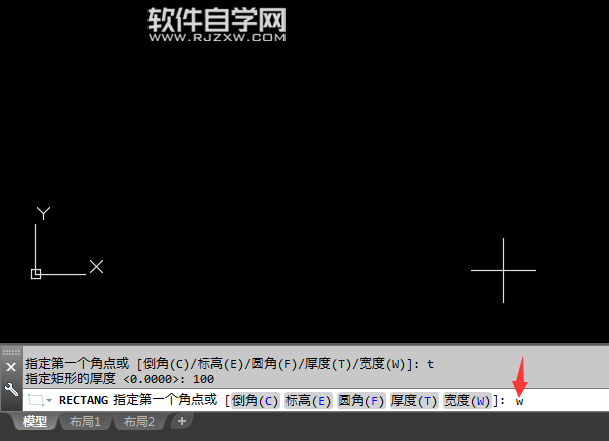

第4步、然后設置寬度哦，點擊寬度（W）或是輸入W空格。進入下一步。

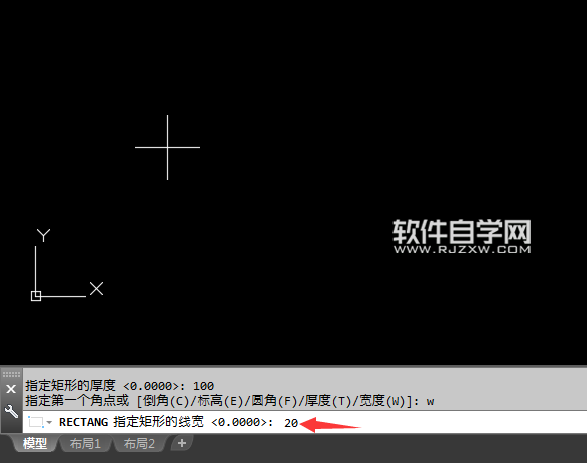

第5步、這是設置矩形的寬度。也是根據不同的參數進行設置。設置20空格，下一步。

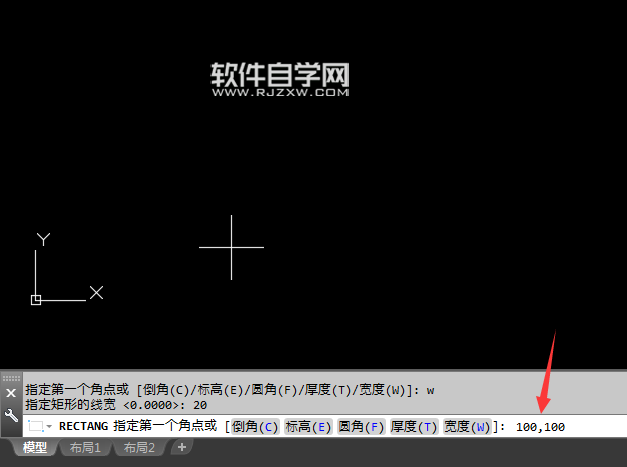

第6步、然后點擊空白處就可以作為矩形的起點了。或是輸入矩形起點的坐標如：100，100空格，進行下一步。

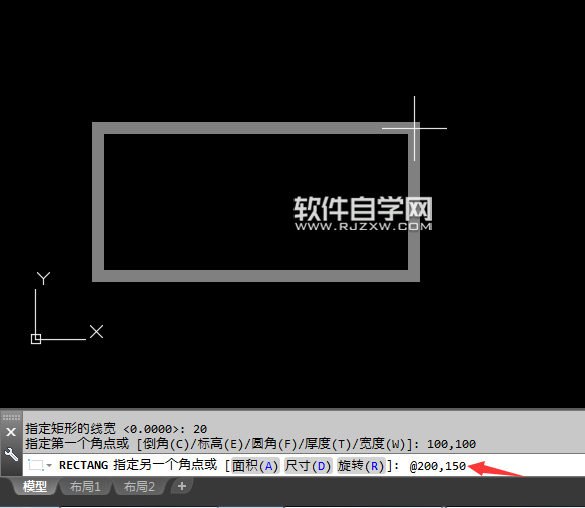

第7步、然后再輸入矩形的長度與寬度，方法是@X,Y，在這里輸入的@200,150 也就是矩形為200，寬度為150的矩形意思。

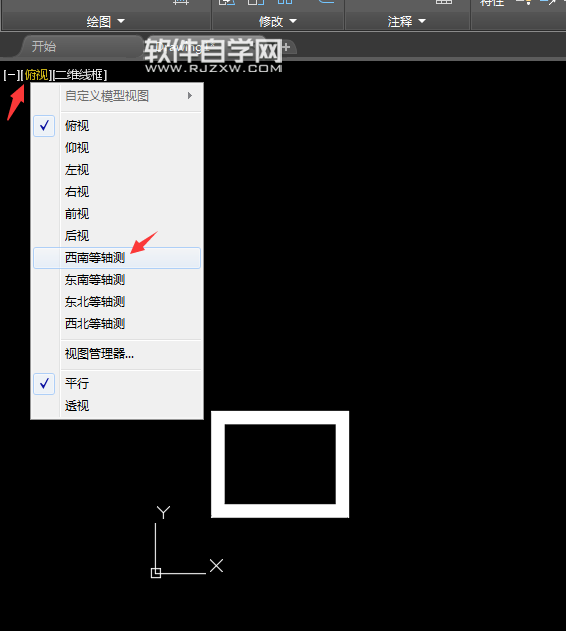

第8步、繪制好后，點擊俯視里面的西南等軸測。

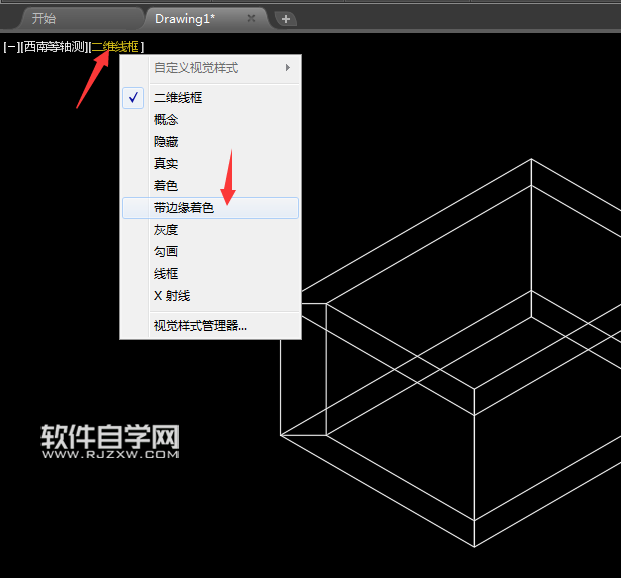

第9步、然后再點擊二維線框，點擊帶邊緣著色。

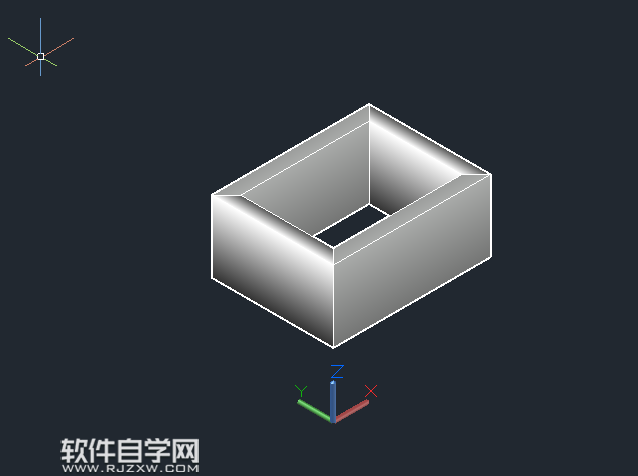

第10步、這樣厚度的矩形繪制好了。

以上就是cad中怎么繪制厚度的矩形，希望大家喜歡，請繼續關注好吧啦網。
