SolidWorks圓周陣列怎么畫圖

瀏覽:229日期:2023-12-11 16:59:21
下面給大家介紹的是SolidWorks圓周陣列怎么畫圖的方法與步驟,希望能幫助到在大家。一起來學習吧。

第1步、先看看效果,主要是使用SolidWorks的旋轉,拉伸、切除、圓周陣列功能來制作。

SolidWorks圓周陣列怎么畫圖

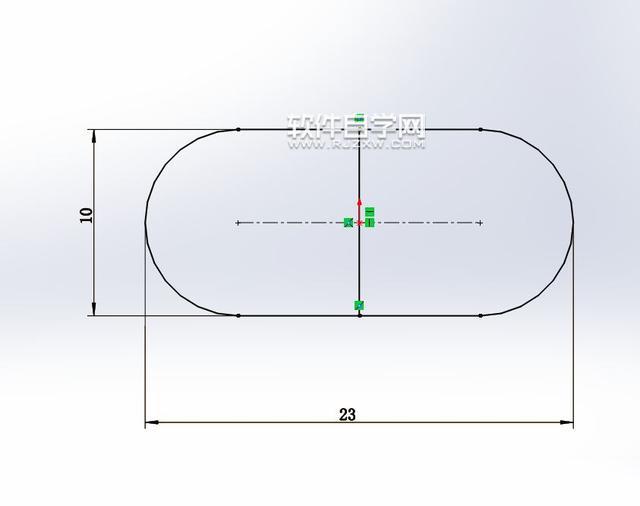

第2步、打開SolidWorks軟件,點擊新建文件,進入前視基準面,草繪直槽口,中間畫一個旋轉軸,并進行標注。

SolidWorks圓周陣列怎么畫圖

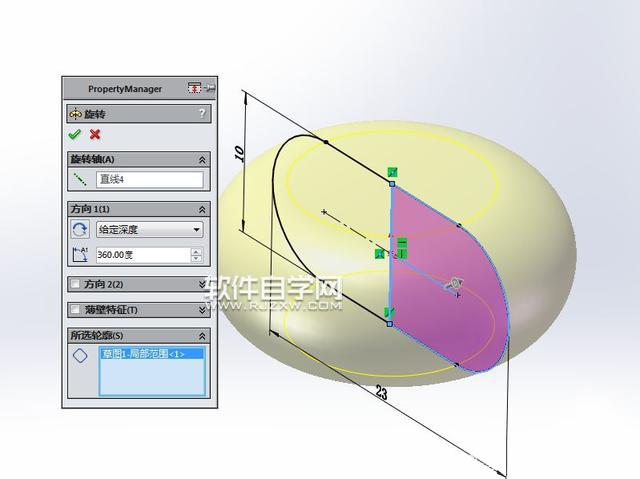

第3步、然后選擇對象,進入旋轉設置,輪廓選粉色區域,旋轉角度為360度。

SolidWorks圓周陣列怎么畫圖

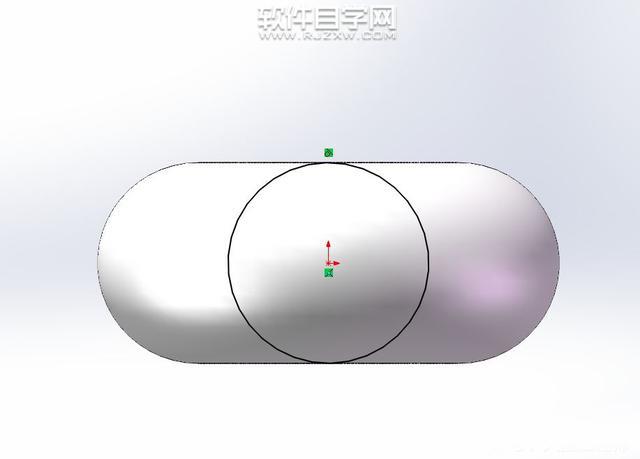

第4步、然后進入前視基準面,草繪圓,添加相切。效果如下:

SolidWorks圓周陣列怎么畫圖

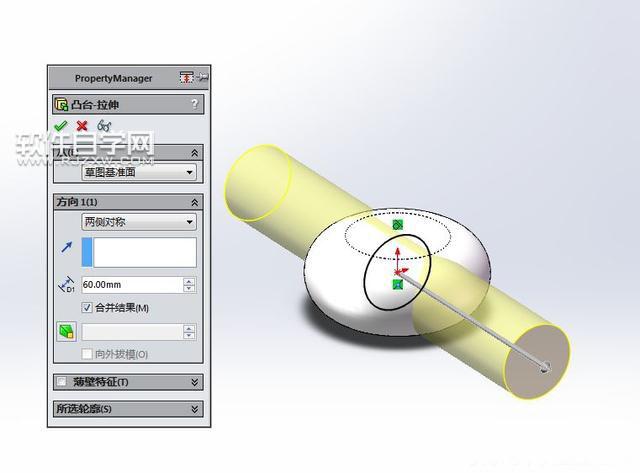

第5步、然后選中圓形,設置拉伸凸臺,兩側對稱,拉伸設置60mm。

SolidWorks圓周陣列怎么畫圖

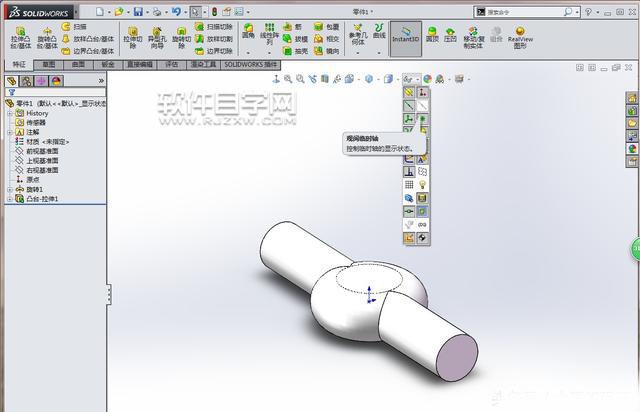

第6步、然后顯示臨時軸。

SolidWorks圓周陣列怎么畫圖

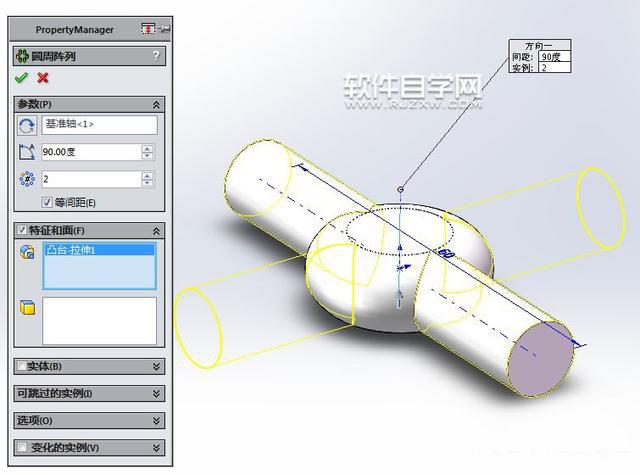

第7步,然后選中圓柱,設置圓周陣列,90度,2個。

SolidWorks圓周陣列怎么畫圖

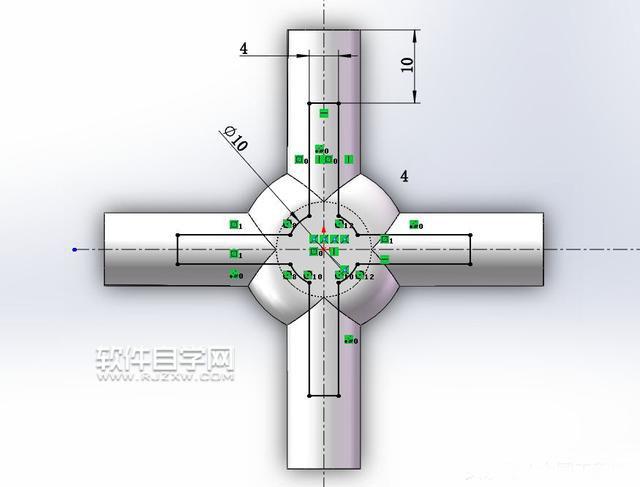

第8步、然后進入上視基準面,草繪圖形下面的尺寸參數。

SolidWorks圓周陣列怎么畫圖

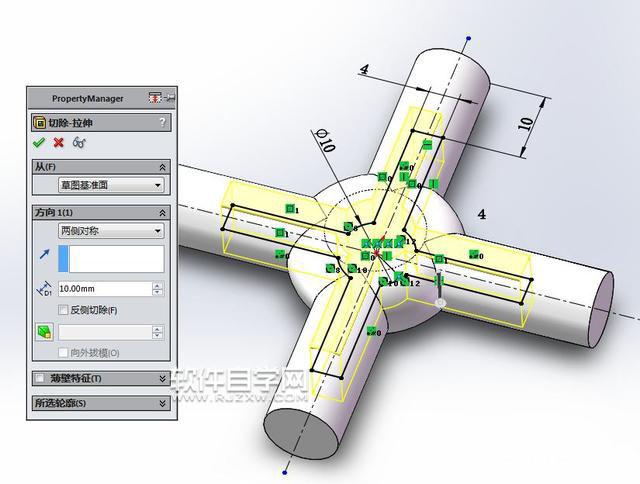

第9步、拉伸切除,兩側對稱10mm。

SolidWorks圓周陣列怎么畫圖

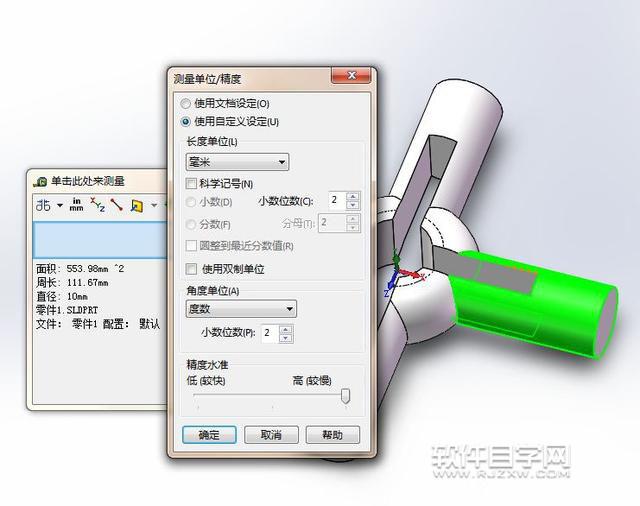

第10步、最后完成后。進入面積測量:553.98mm

SolidWorks圓周陣列怎么畫圖

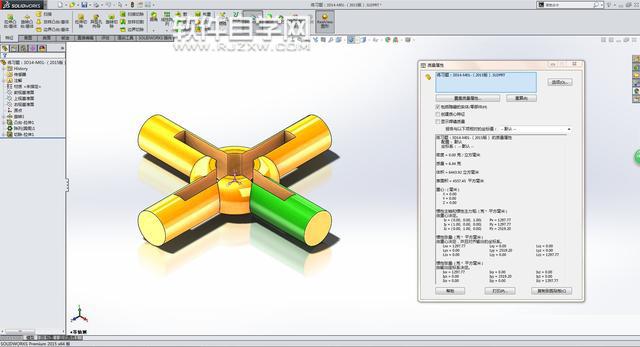

第11步、可以測量體積:6443.92

SolidWorks圓周陣列怎么畫圖

以上就是介紹SolidWorks圓周陣列怎么畫圖的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的SolidWorks教程。

以上就是SolidWorks圓周陣列怎么畫圖,希望大家喜歡,請繼續關注好吧啦網。
