下面給大家介紹的是SolidWorks怎么設計帽子模型的方法，喜歡的朋友可以一起來關注好吧啦網學習更多SW教程。

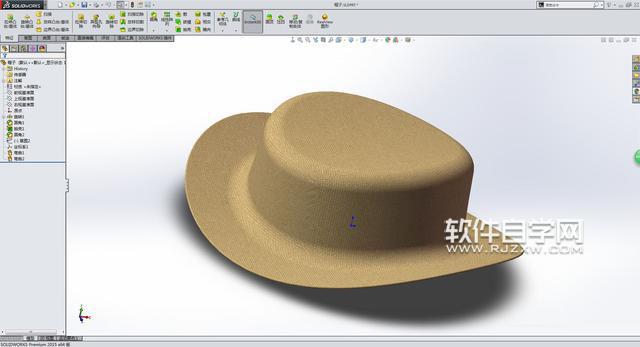

第1步、先看看用SolidWorks設計好帽子模型，

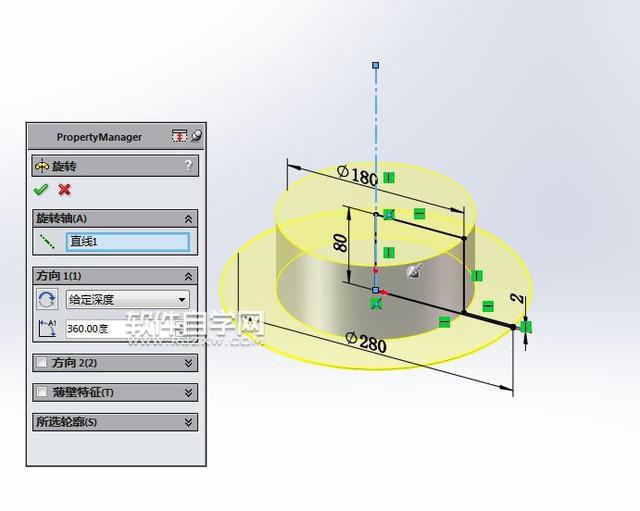

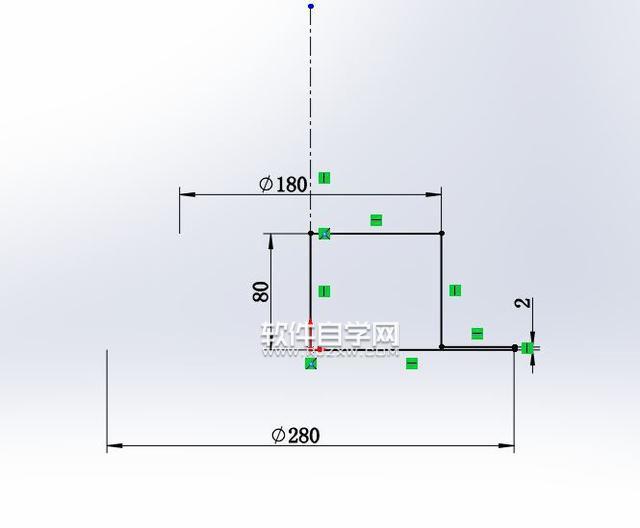

第2步、打開SolidWorks軟件，進入前視基準面，開始草繪圖形的尺寸圖出來。

第3步、繪制好后，選中對象后，點擊旋轉設置。旋轉軸為直線1，方向為給定深度，旋轉角度為360度。然后點擊打勾。

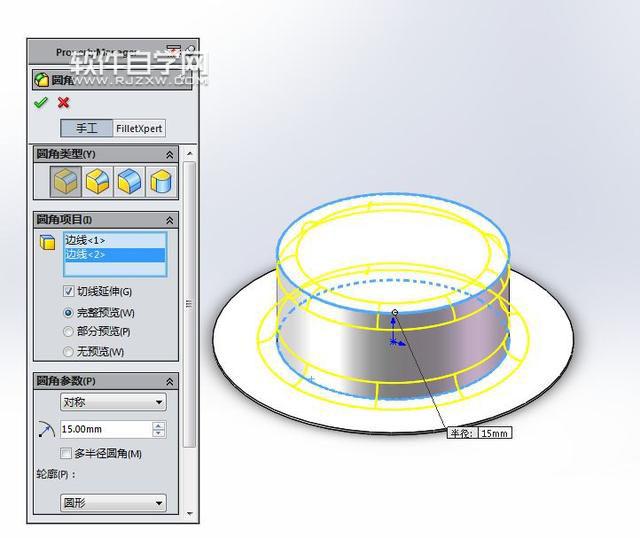

第4步、旋轉實體后，然后給實體進行圓角設置，圓角項目選擇邊線1與邊線2，選擇圓角類型。然后點擊圓角參數，半徑設置為15。

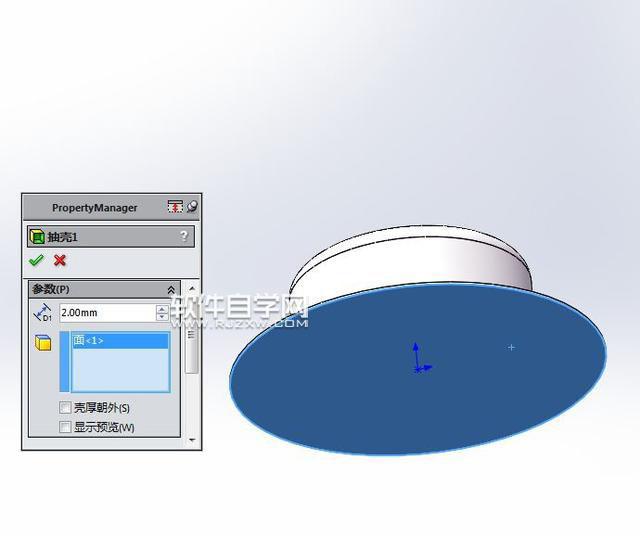

第5步、然后針對實體進行抽殼設置。選中要抽殼的面，設置參數為2mm。參數設置如下：

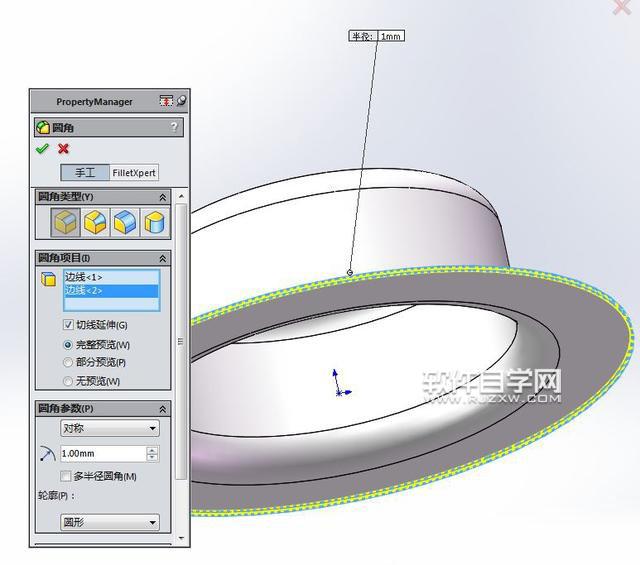

第6步、抽殼后，然后選中倒圓角設置，然后選中帽子的邊出來，然后設置倒圓角為R1。然后如下：

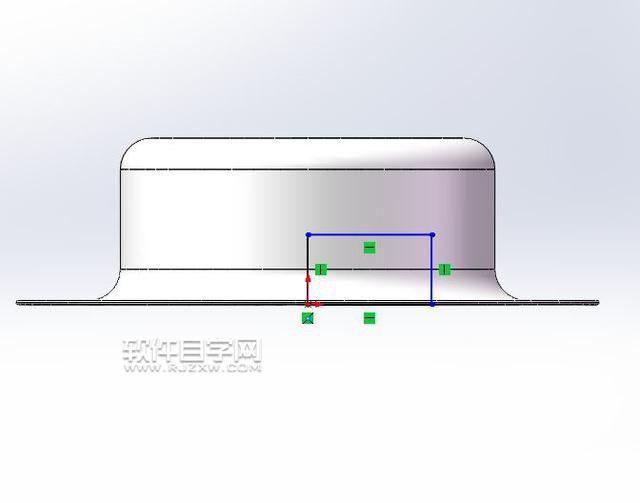

第7步、前視基準面，草繪一個矩形。（用來建坐標系）。

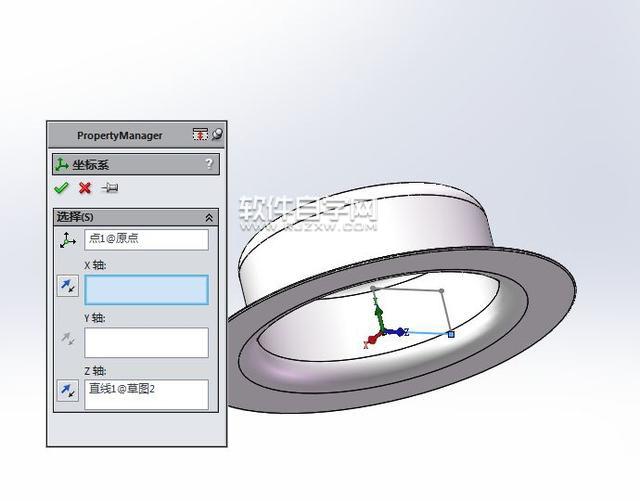

第8步、設置坐標， Z軸設為矩形的底邊。

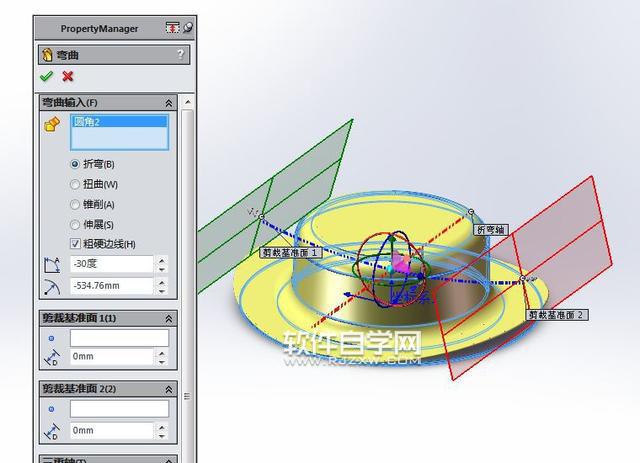

第9步、選中對象，設置彎曲，設置圓角進行折彎 ，角度-30度。

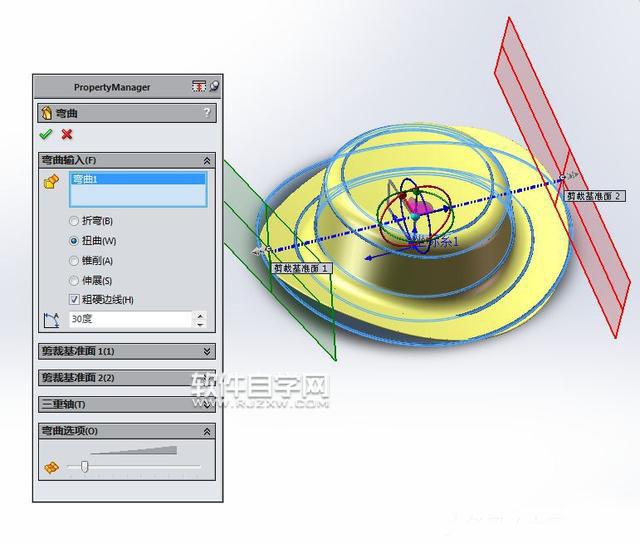

第10步、同樣的再設置彎曲，扭曲 ，30度。

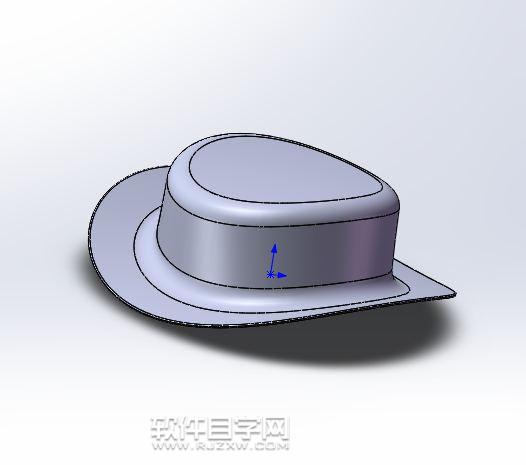

第11步、最后效果圖就出來。

以上就是介紹SolidWorks怎么設計帽子模型的方法也步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的SolidWorks教程知識。

以上就是SolidWorks怎么設計帽子模型，希望大家喜歡，請繼續關注好吧啦網。
