下面給大家介紹的是SOLIDWORKS修改角度完成草圖繪制的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的SOLIDWORKS教程。

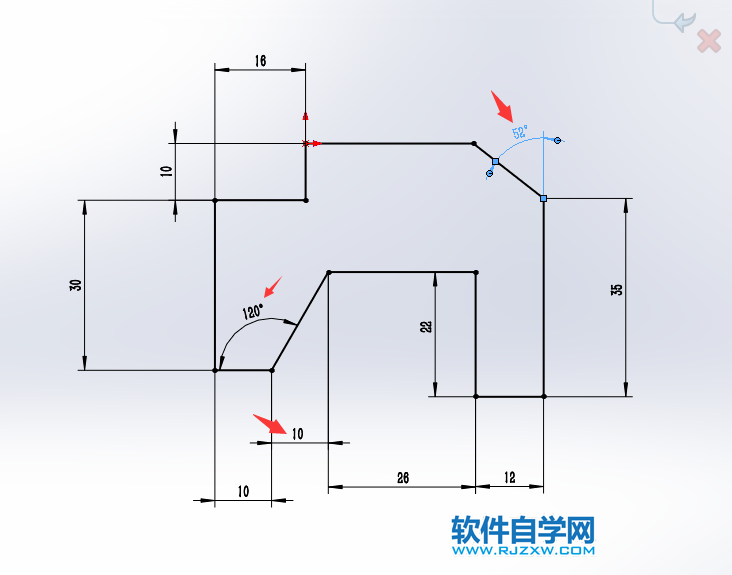

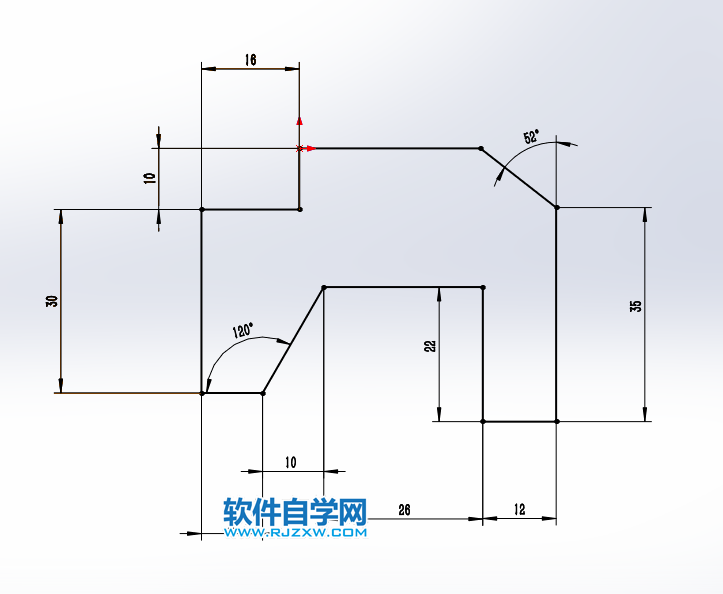

草圖效果圖：

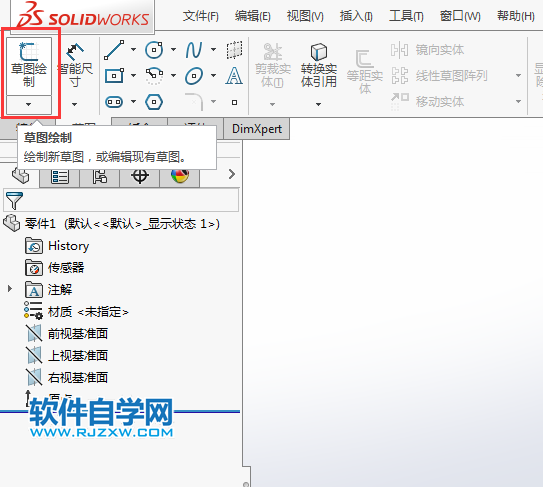

1、打開SOLIDWORKS2016軟件，新建零件，點擊草圖繪制。

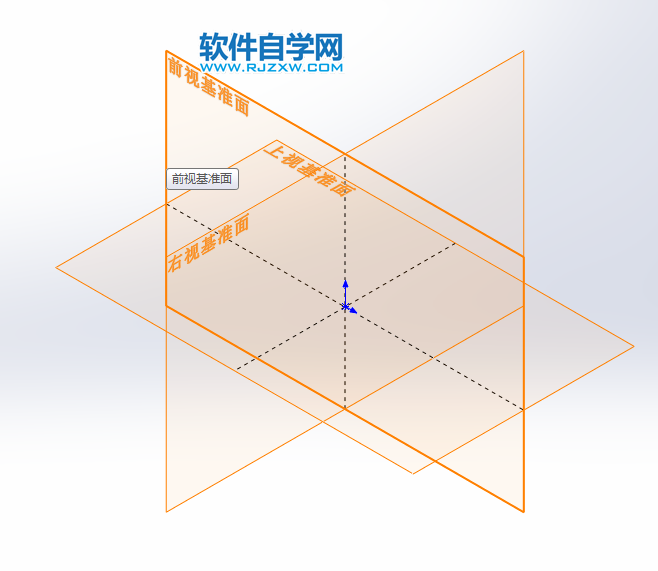

2、選擇要繪制草圖的前視基準面。效果如下：

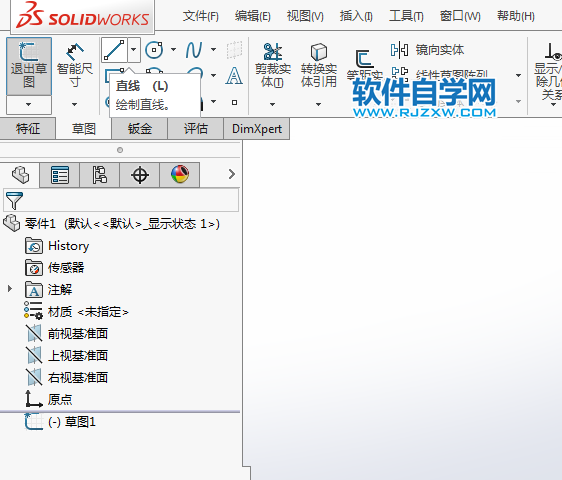

3、點擊直線工具，開始繪制草圖。

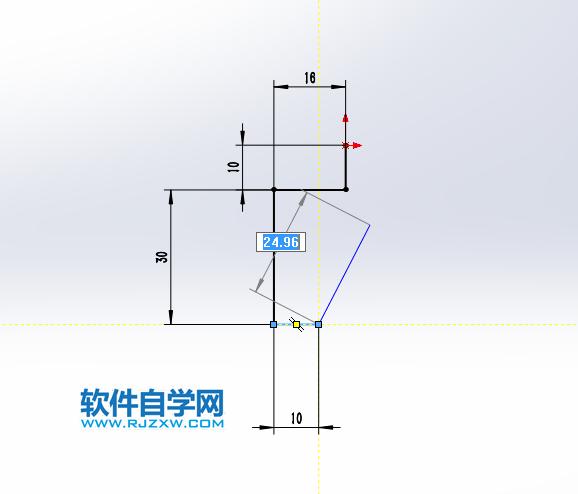

4、點擊直線，以輸入的參數+Enter確定的方法，繪制16、10、30的直線。斜線暫時隨便一些。

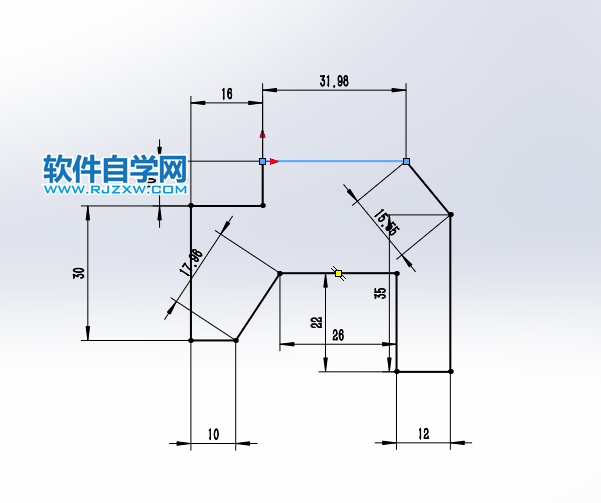

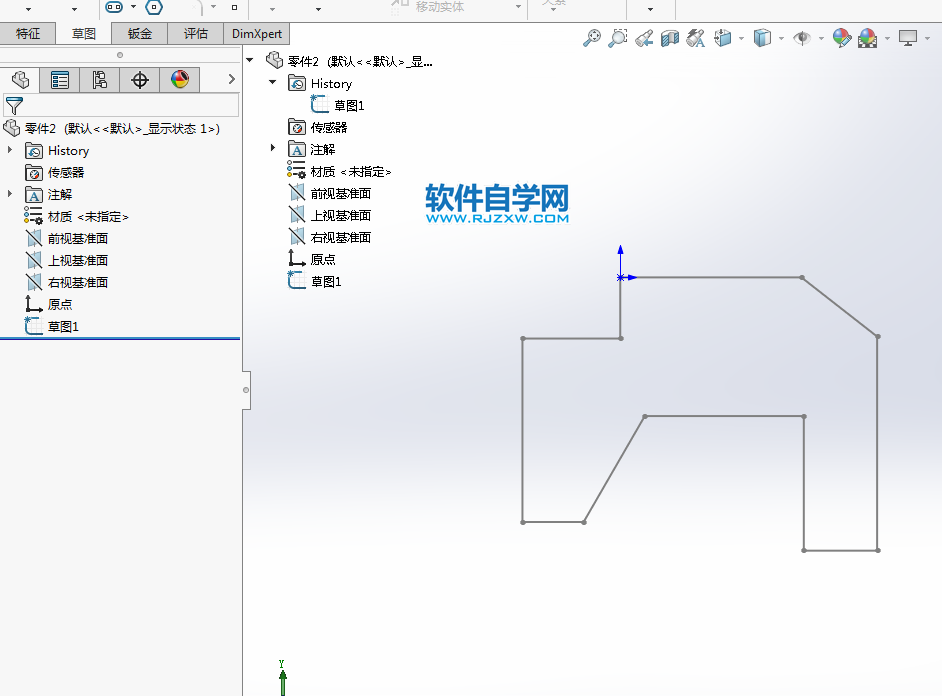

5、然后再繪制出來，26，22，12，35，斜線隨便繪。再合并好。

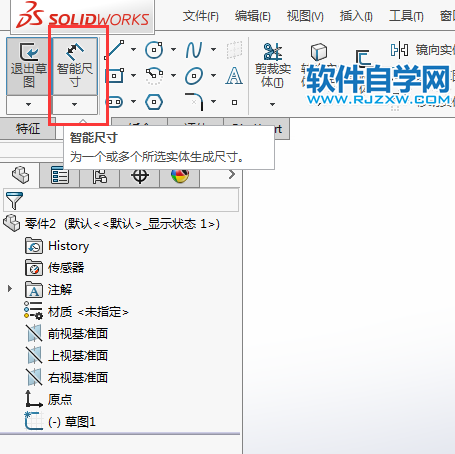

6、點擊智能尺寸。把重要尺寸修改一下。

7、選刪除斜線的尺寸，重新標出尺寸也角度，角度出來進行修改要的尺寸與角度就好了。

8、然后退出草圖就好了。

以上就是SOLIDWORKS修改角度完成草圖繪制，希望大家喜歡，請繼續關注好吧啦網。
