下面給大家介紹的是solidworks新手怎么旋轉實體的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

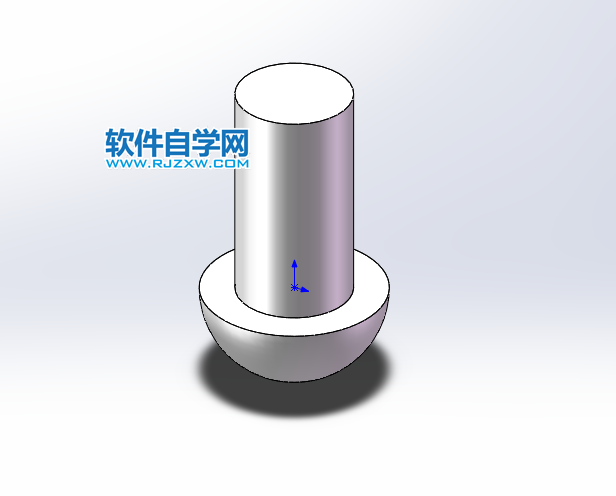

旋轉實體的效果如下：

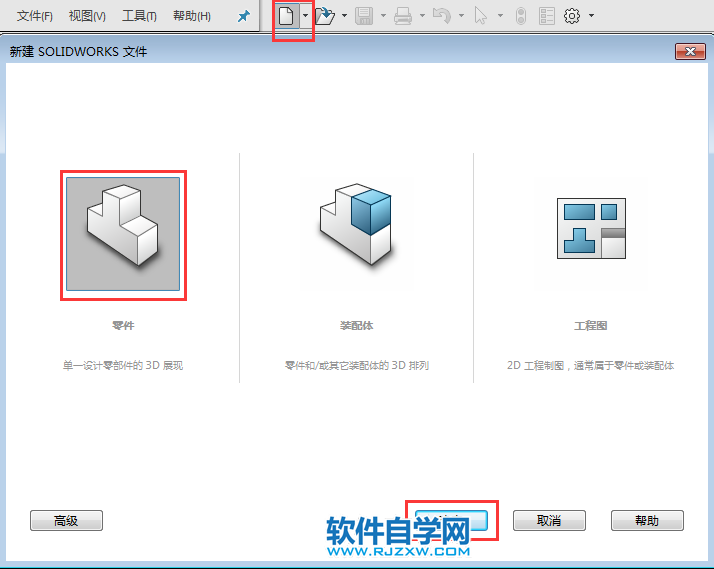

1、打開solidworks軟件，新建零件文件。過程如下：

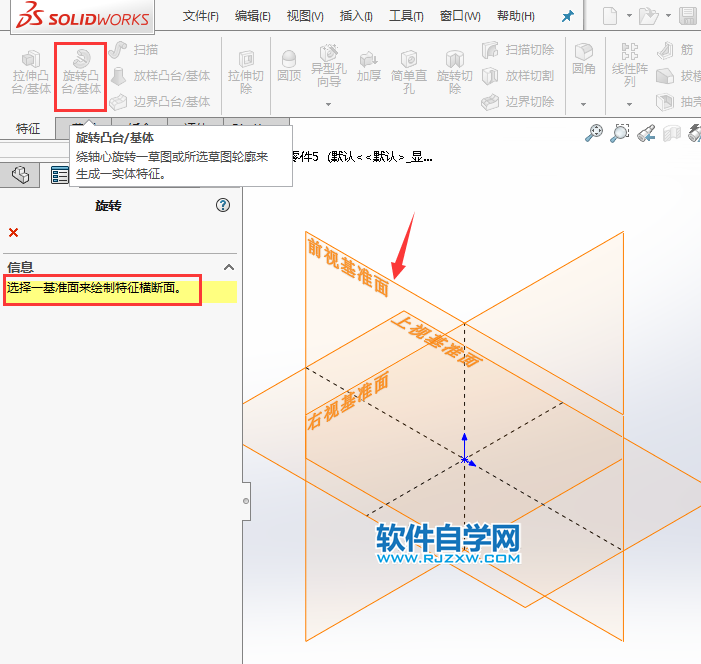

2、點擊特征里面的旋轉凸臺/基體，選擇前視基準面作為繪制草圖的面。

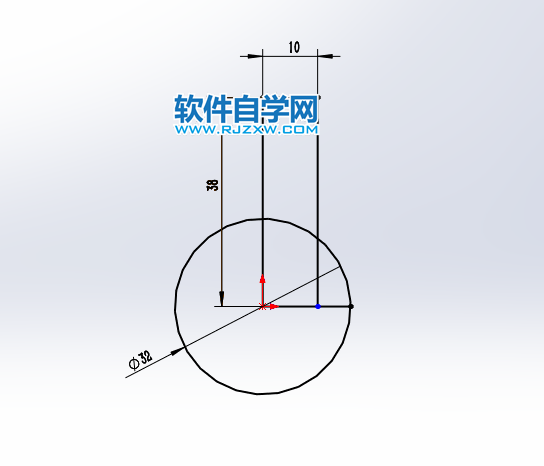

3、在前視基準面上，繪制一個矩形與一個圓形。

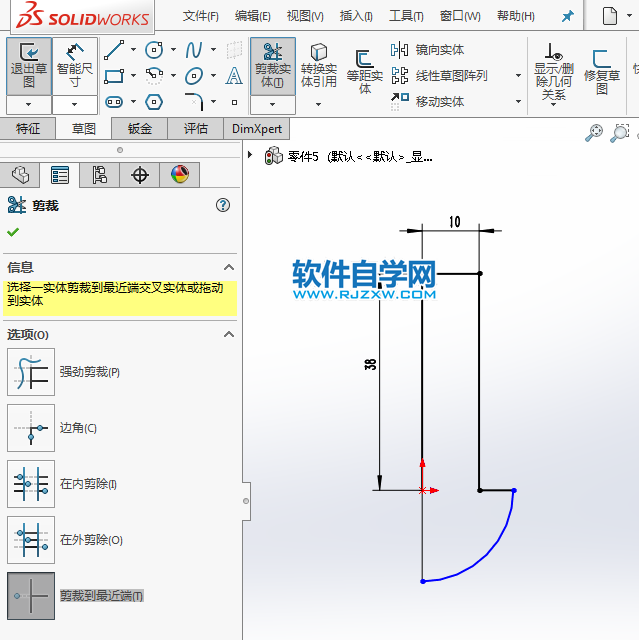

4、然后使用剪裁實體工具，進行修改一下，還有些地方用直線工具接連一下。效果如下：

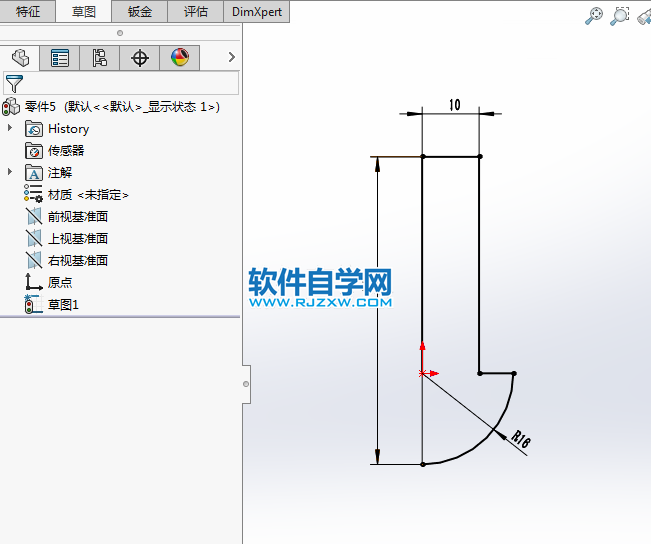

5、最后完成了效果如下：

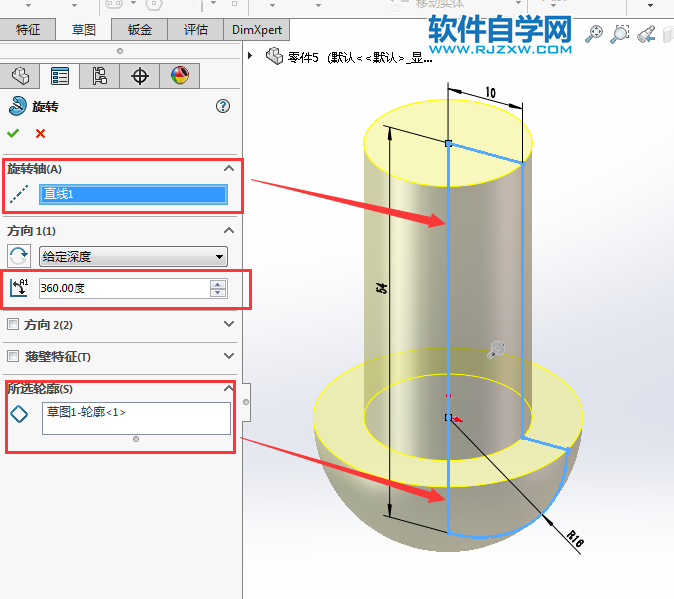

6、繪制好草圖后，退出草圖，進行旋轉凸臺面板設置。旋轉線，選草圖的邊線。角度為360度。所選輪廓選整個草圖。

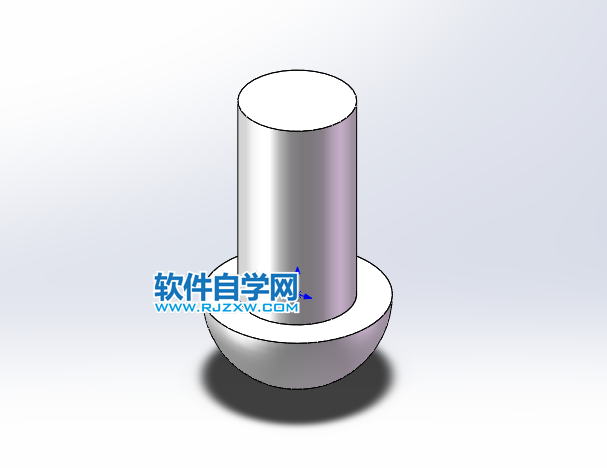

7、就這樣草圖就旋轉成了實體。效果如下：

以上就是solidworks新手怎么旋轉實體，希望大家喜歡，請繼續關注好吧啦網。
