solidworks的兩側對稱繪圖技巧新手必學

瀏覽:233日期:2023-12-04 11:46:52
下面給大家介紹的是solidworks的兩側對稱繪圖技巧新手必學的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

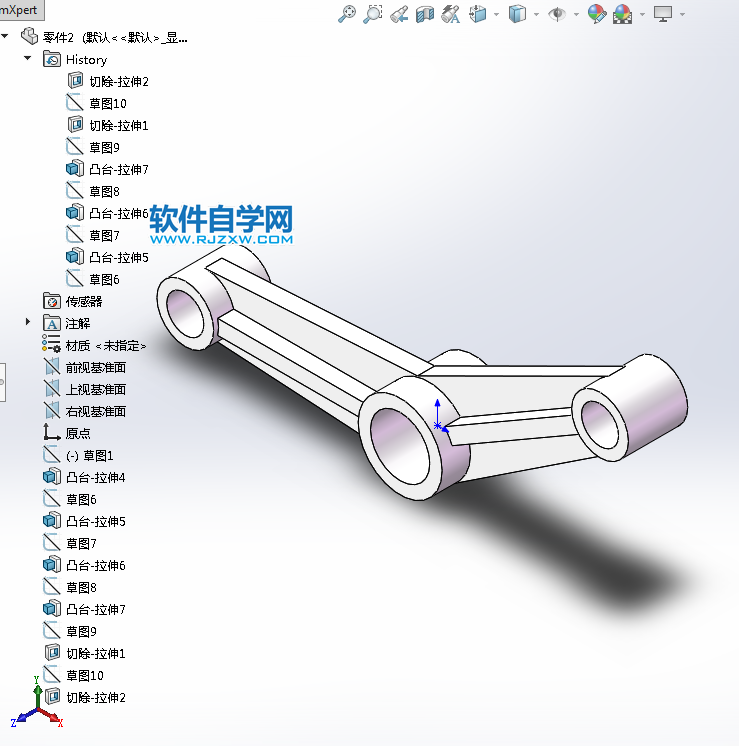

看看兩側對稱拉伸的零件圖。

solidworks的兩側對稱繪圖技巧新手必學

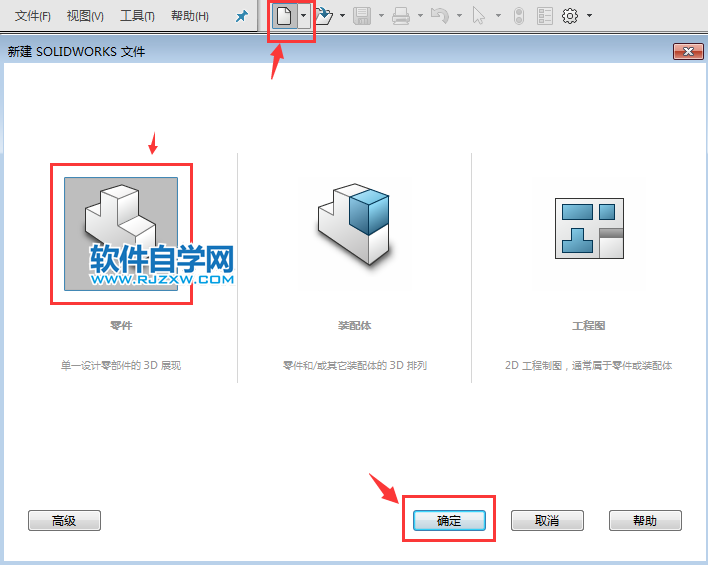

1、打開Solidworks軟件,點擊新建零件,過程如下:

solidworks的兩側對稱繪圖技巧新手必學

2、點擊特征,點擊凸臺拉伸功能,選擇前視基準面。效果如下:

solidworks的兩側對稱繪圖技巧新手必學

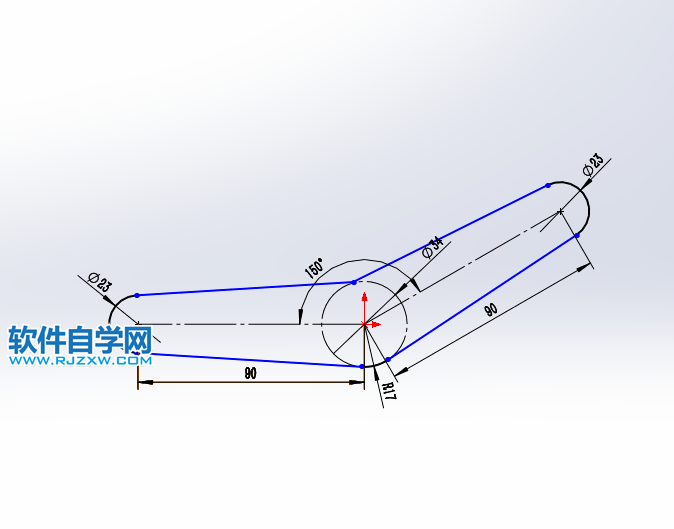

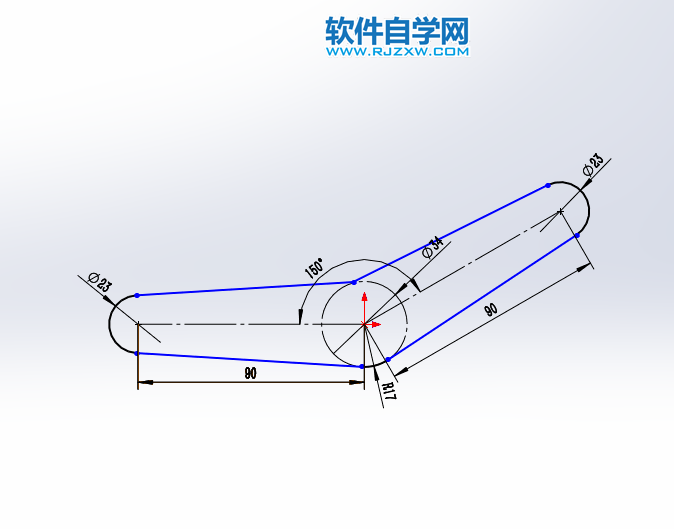

3、在前視基準面里,繪制下面的草圖出來,先繪制二條構造線,再繪制三個圓出來,再繪制相切線,再進行剪裁出來。效果如下:

solidworks的兩側對稱繪圖技巧新手必學

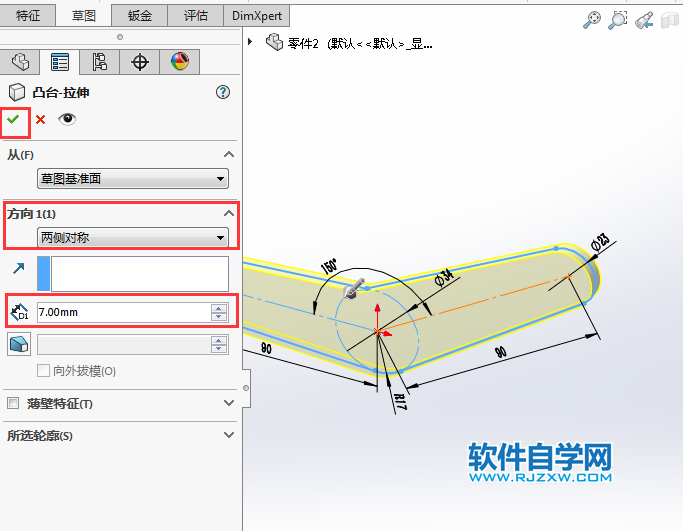

4、繪制好后,退出草圖,進入凸臺拉伸,設置方向為兩側對稱,距離設置為7mm

solidworks的兩側對稱繪圖技巧新手必學

以上就是solidworks的兩側對稱繪圖技巧新手必學,希望大家喜歡,請繼續(xù)關注好吧啦網。
