下面給大家介紹的是solidworks畫衣架鉤簡單思路的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

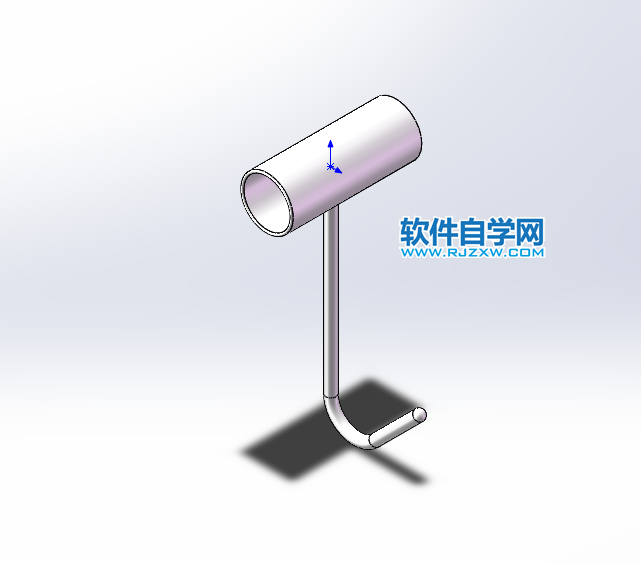

衣架鉤的效果圖;

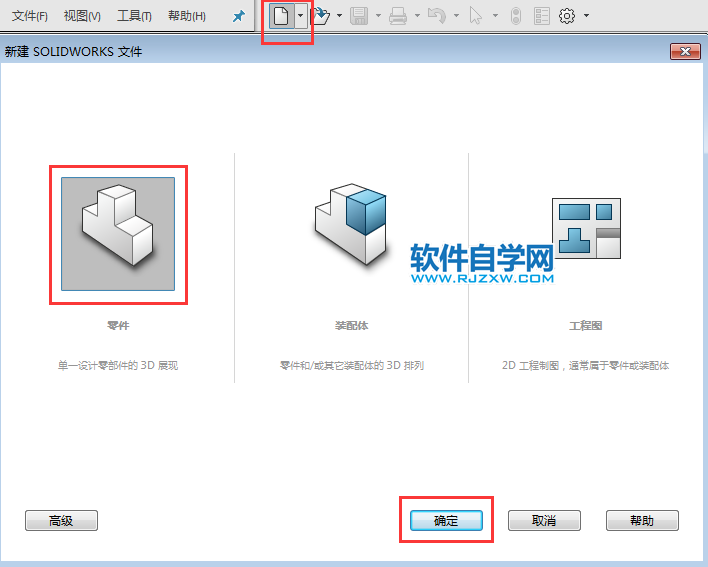

1、打開Solidworks,點擊新建圖標，點擊零件，點擊確定。

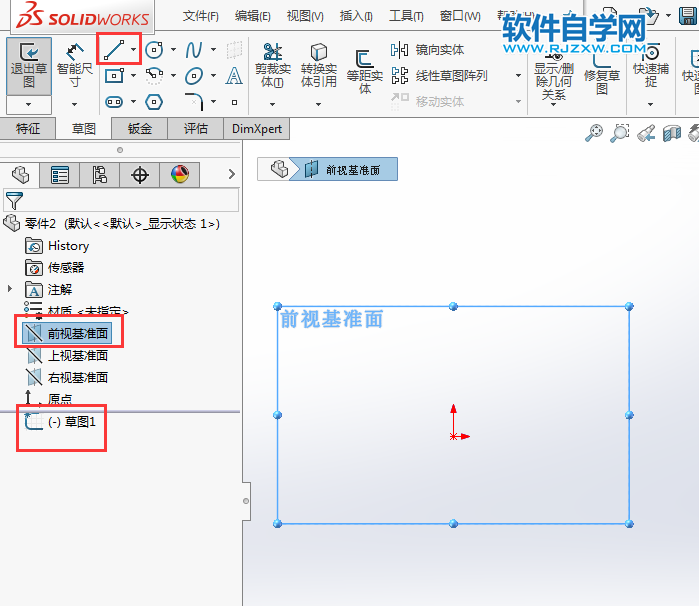

2、點擊前視基準面，點擊繪制草圖。使用直線工具。

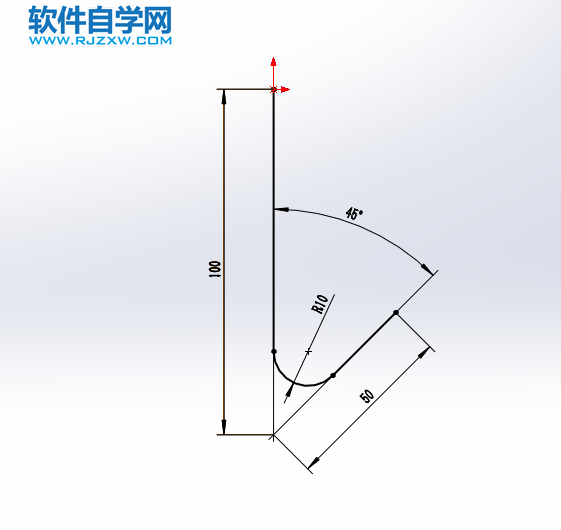

3、繪制二條直線。角度為45度，再倒半徑10的圓角。

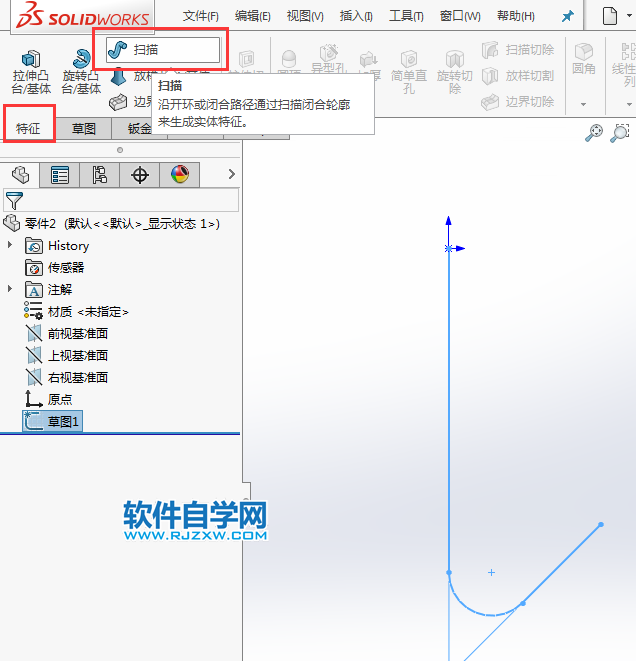

4、退出草圖，點擊特征的掃描。

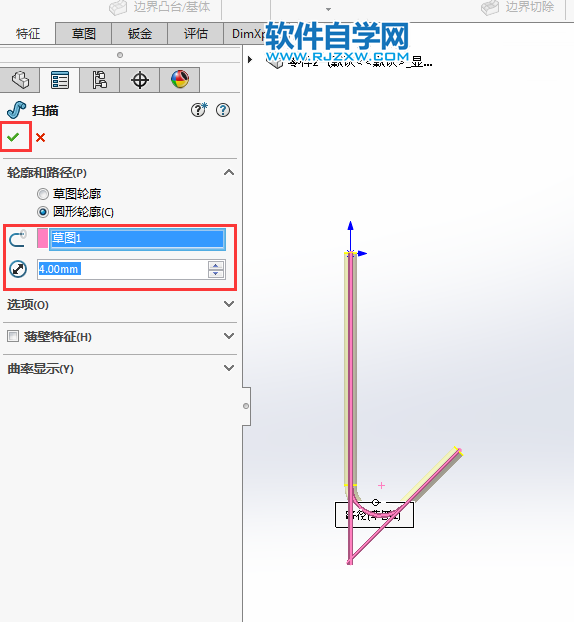

5、選的草圖，選擇圓形掃描，設置4mm的直徑。

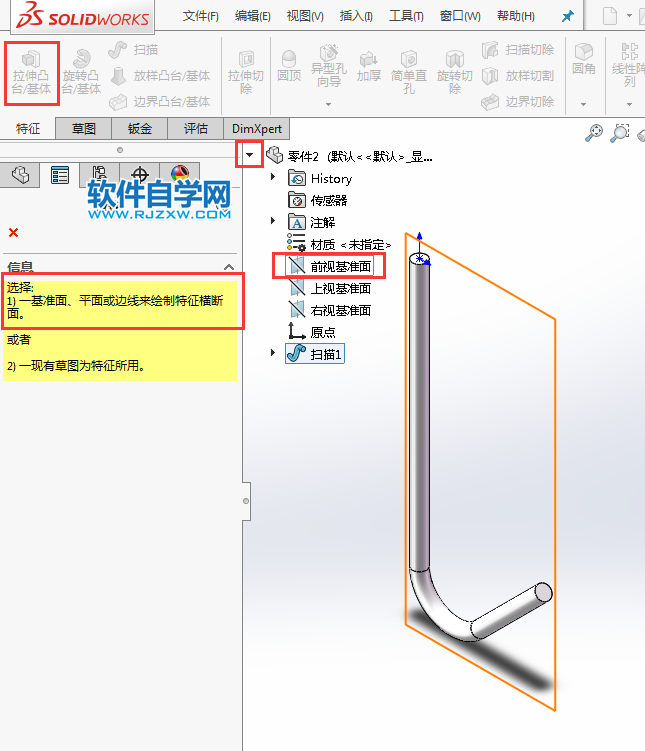

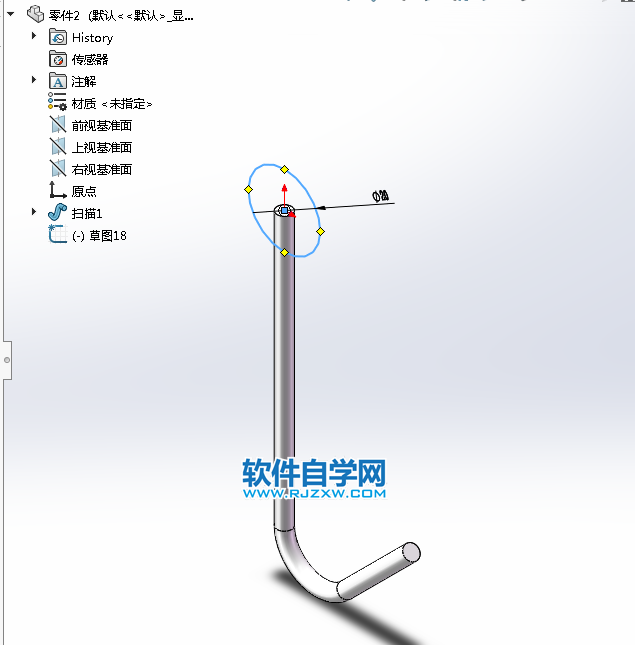

6、然后點擊凸臺拉伸，點擊前視基準面，效果如下：

7、然后再繪制一個直徑為20mm的圓形出來。

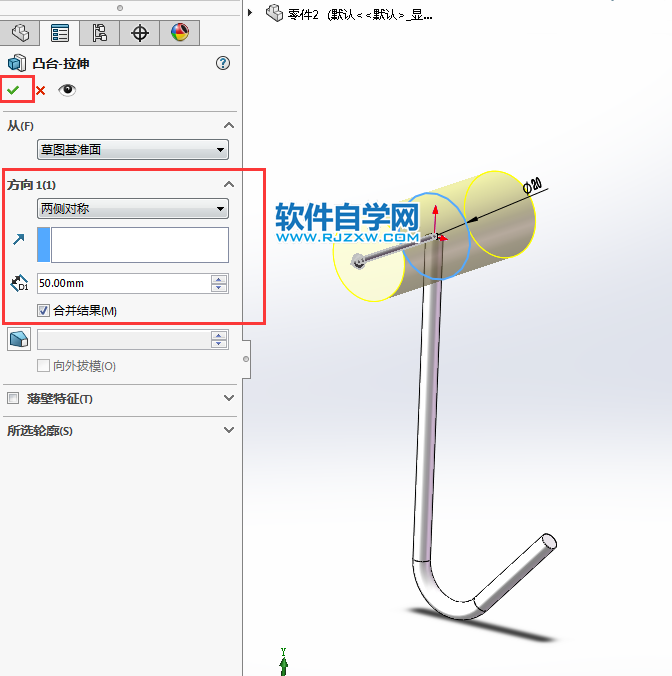

8、退出草圖，設置拉伸的參數，兩側對稱，長度為50mm.

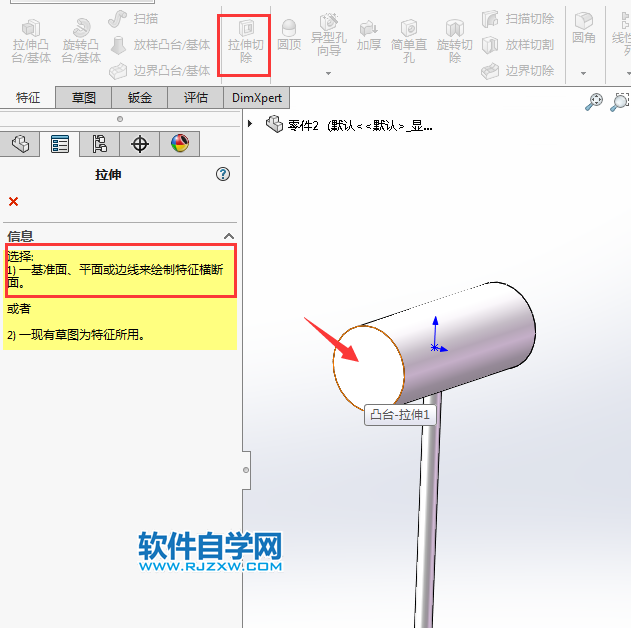

9、然后再點擊拉伸切除。選擇實體面。效果如下：

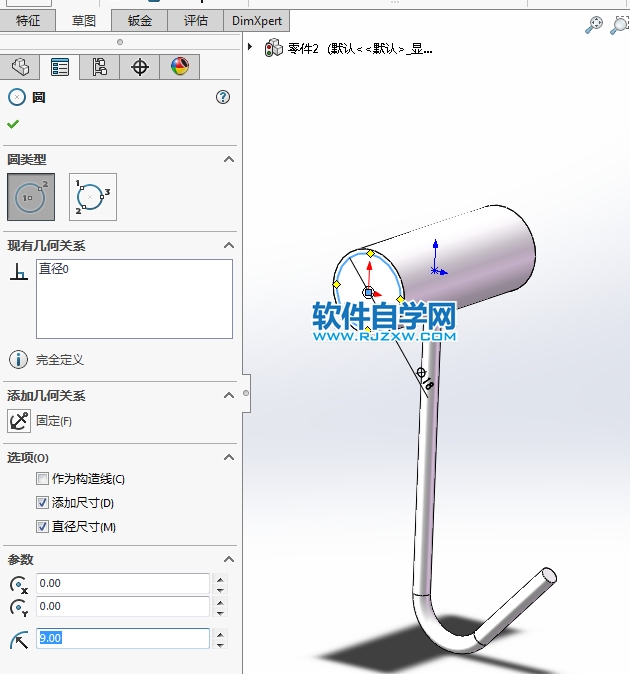

10、然后繪制一個直徑為18mm的圓出來，效果如下：

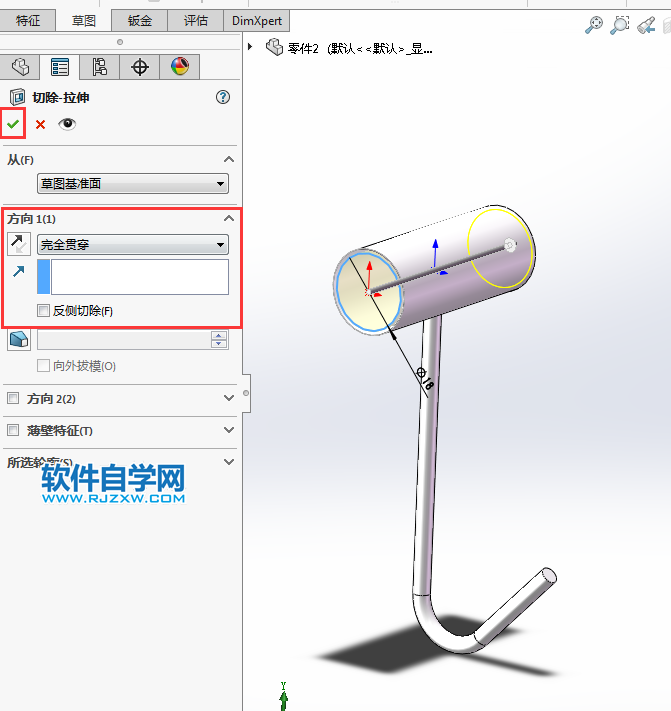

11、然后再設置拉伸切除的參數設置。效果如下：

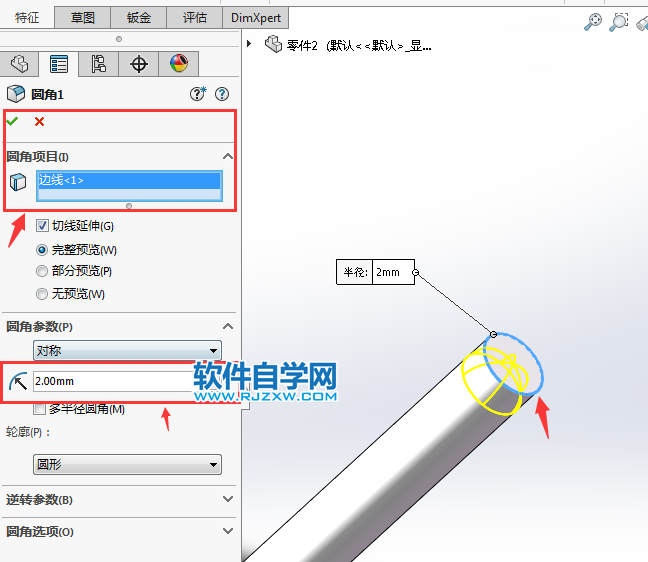

12、然后給鉤進行倒圓角處理，R為2mm.

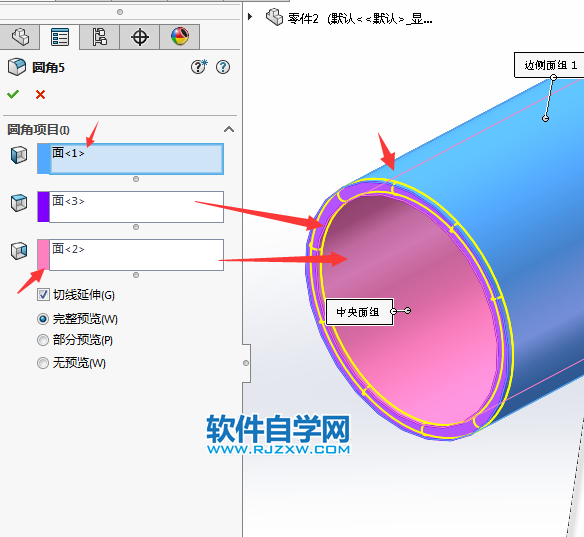

13、然后再給實體的面倒圓處來，效果如下：

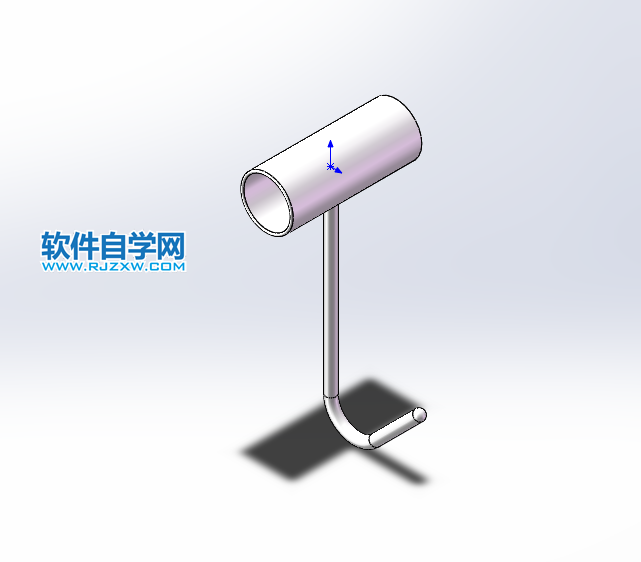

14、最后的效果：

以上就是solidworks畫衣架鉤簡單思路，希望大家喜歡，請繼續關注好吧啦網。
