solidworks有意思球型抽殼,旋轉、分割,倒圓角

瀏覽:184日期:2023-12-04 10:43:56
下面給大家介紹的是solidworks有意思球型抽殼,旋轉、分割,倒圓角的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

1、打開Solidworks2016軟件,點擊新建圖標,點擊零件--確定。完成。

solidworks有意思球型抽殼,旋轉、分割,倒圓角

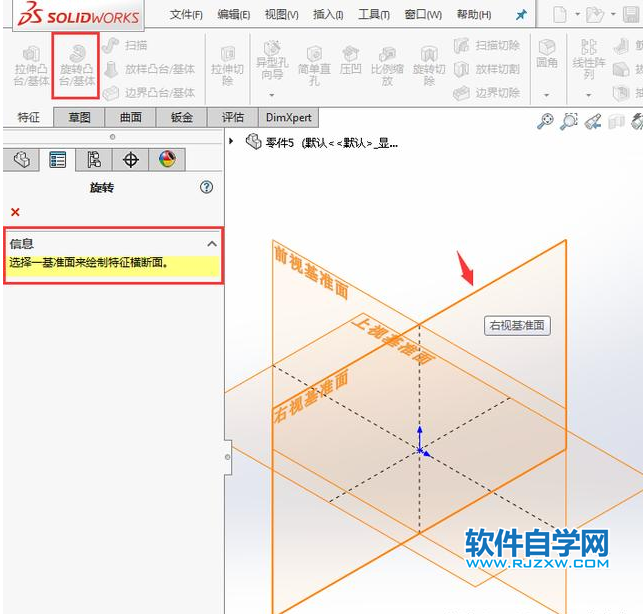

2、點擊特征--點擊旋轉凸臺/基準面,選擇右視基準面。

solidworks有意思球型抽殼,旋轉、分割,倒圓角

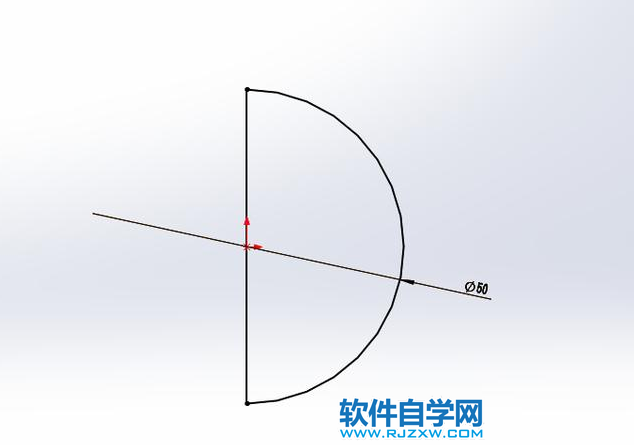

3、繪制一個直徑為50的圓出來,在中間繪制一條直線,再用剪裁實體,剪掉一半,效果如下:

solidworks有意思球型抽殼,旋轉、分割,倒圓角

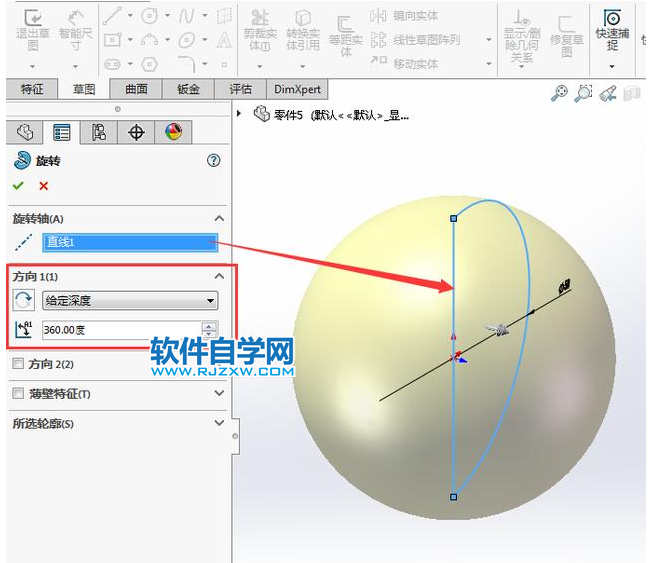

4、退出草圖,轉入旋轉設置,旋轉軸,選中間的直線,設置360度,得到球體。

solidworks有意思球型抽殼,旋轉、分割,倒圓角

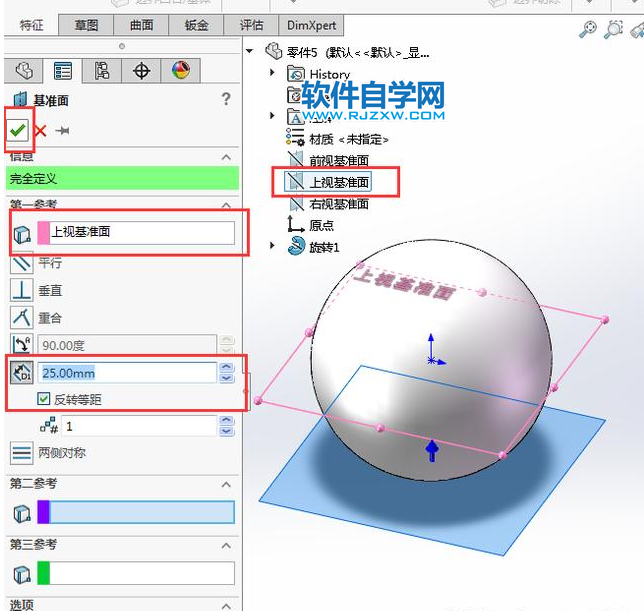

5、然后點擊特征--參考幾何體,里面的基準面,選上視基準面,設置反方向,距離為25mm。

solidworks有意思球型抽殼,旋轉、分割,倒圓角

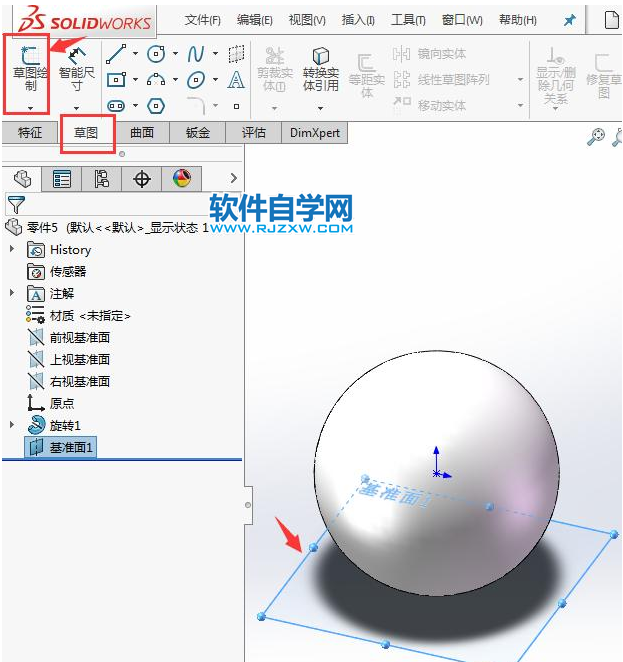

6、選中基準面1,點擊草圖--草圖繪制。

solidworks有意思球型抽殼,旋轉、分割,倒圓角

以上就是solidworks有意思球型抽殼,旋轉、分割,倒圓角,希望大家喜歡,請繼續關注好吧啦網。
