solidworks完全貫穿兩的切除方法,新手必學

瀏覽:223日期:2023-12-04 10:04:40
下面給大家介紹的是solidworks完全貫穿兩的切除方法,新手必學,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

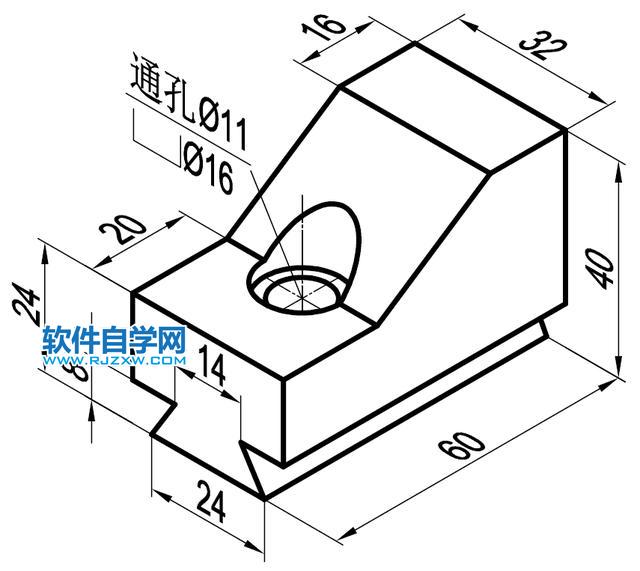

效果圖尺寸如下:

solidworks完全貫穿兩的切除方法,新手必學

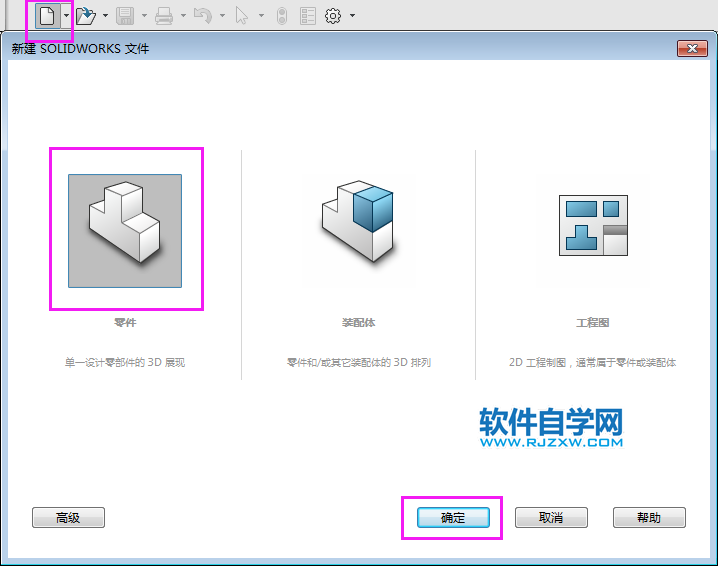

1、打開solidworks2016軟件,點擊新建--零件--確定。

solidworks完全貫穿兩的切除方法,新手必學

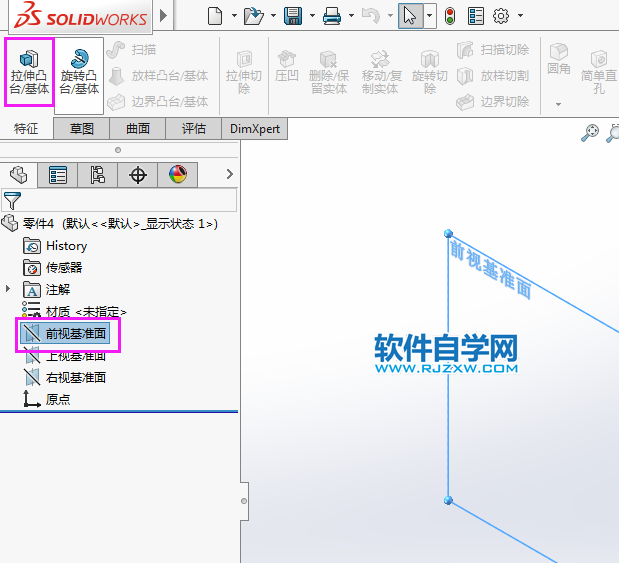

2、點擊前視基準面--點擊特征里面的-拉伸凸臺/基體。

solidworks完全貫穿兩的切除方法,新手必學

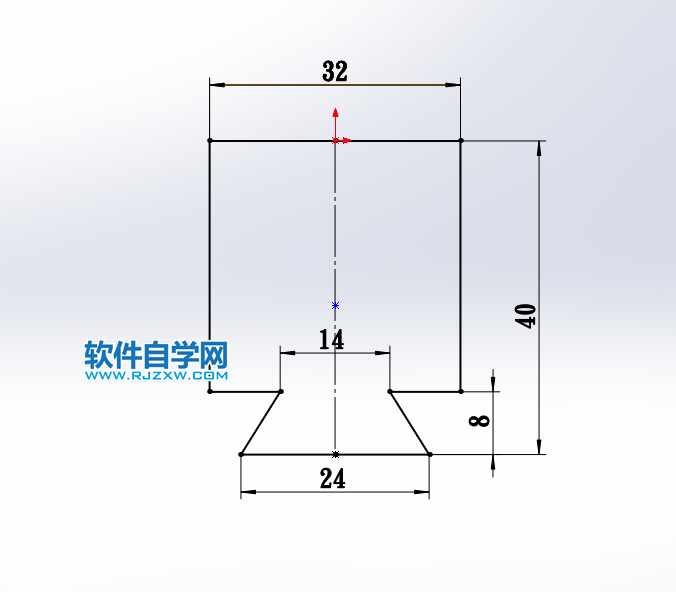

3、然后繪制下面的草圖出來,效果如下:

solidworks完全貫穿兩的切除方法,新手必學

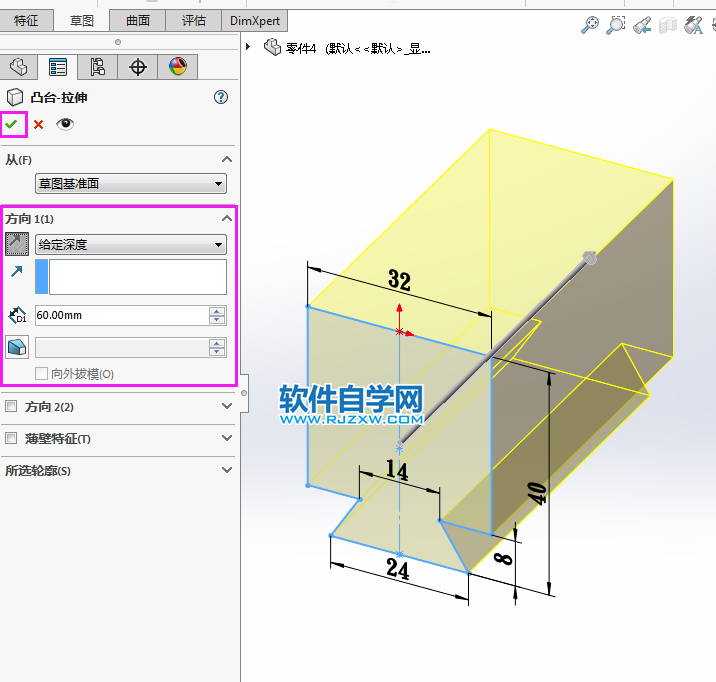

4、然后退出草圖,設置凸臺--拉伸設置,給定深度為60mm。

solidworks完全貫穿兩的切除方法,新手必學

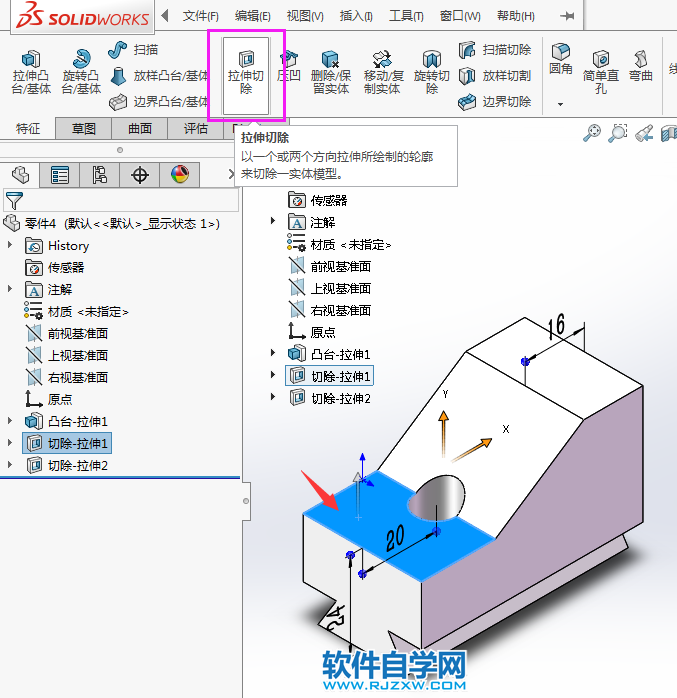

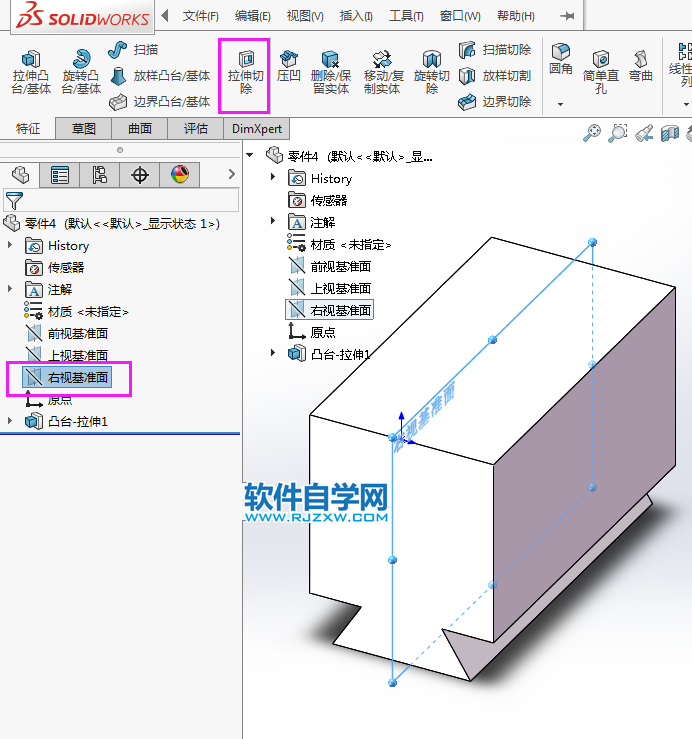

5、然后再選擇右視基準面,點擊特征--拉伸切除。

solidworks完全貫穿兩的切除方法,新手必學

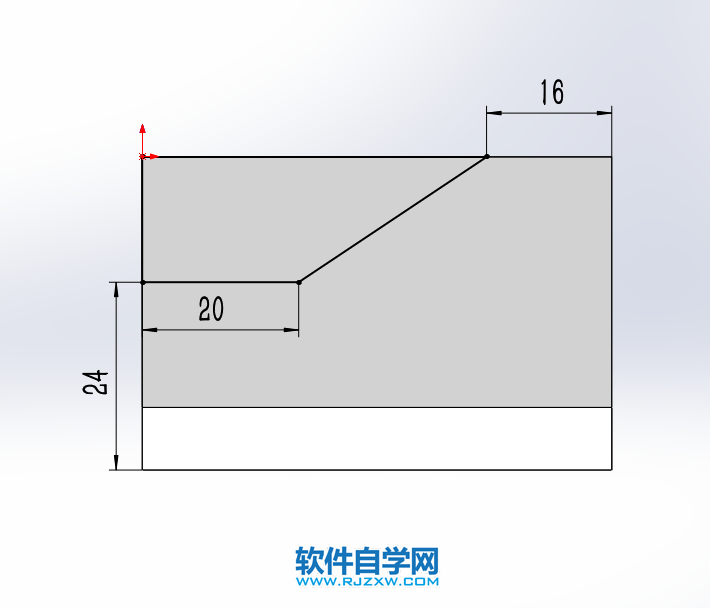

6、然后再右視基準面,繪制下面的草圖出來,效果如下:

solidworks完全貫穿兩的切除方法,新手必學

7、然后退出草圖,設置切除--拉伸設置。方向設置完全貫穿-兩側。

solidworks完全貫穿兩的切除方法,新手必學

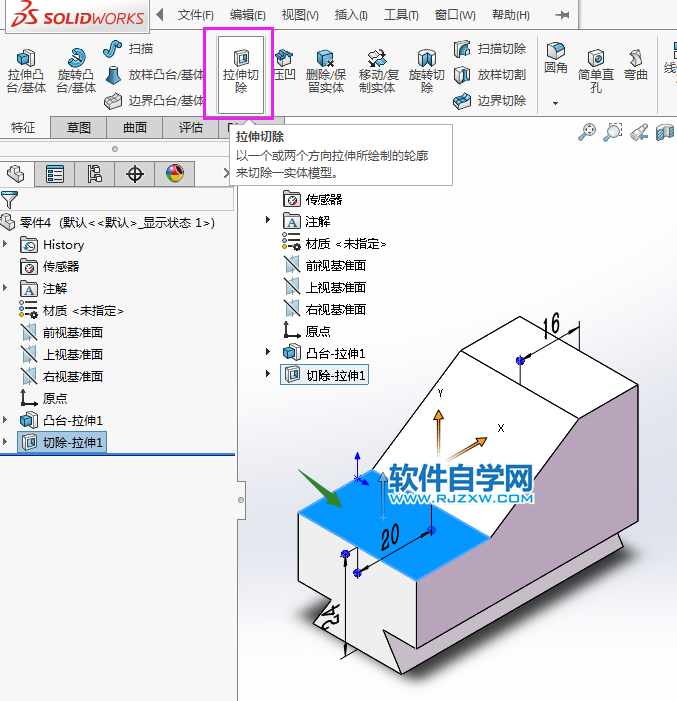

8、選擇實體面,點擊拉伸切除,效果如下:

solidworks完全貫穿兩的切除方法,新手必學

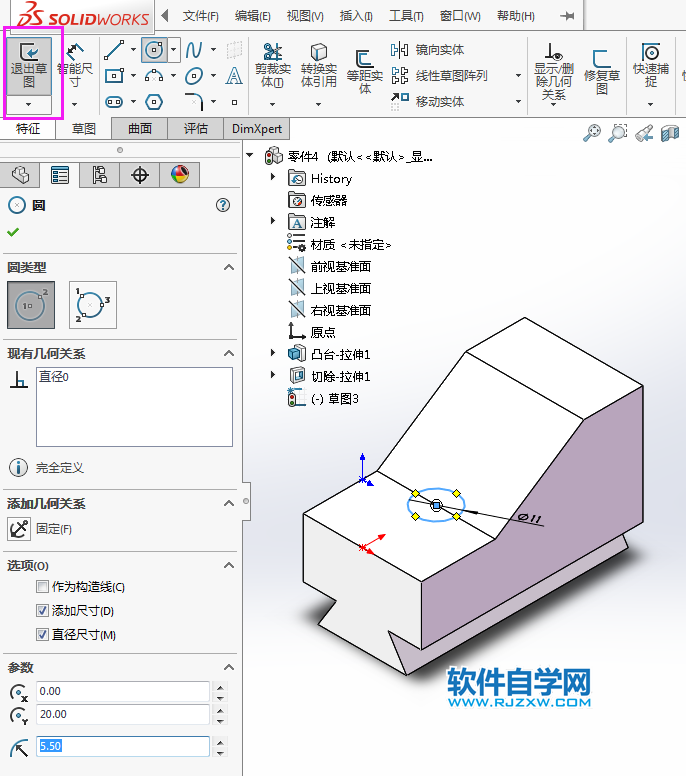

9、然后繪制一個直徑為11的小圓出來,然后退出草圖。效果如下:

solidworks完全貫穿兩的切除方法,新手必學

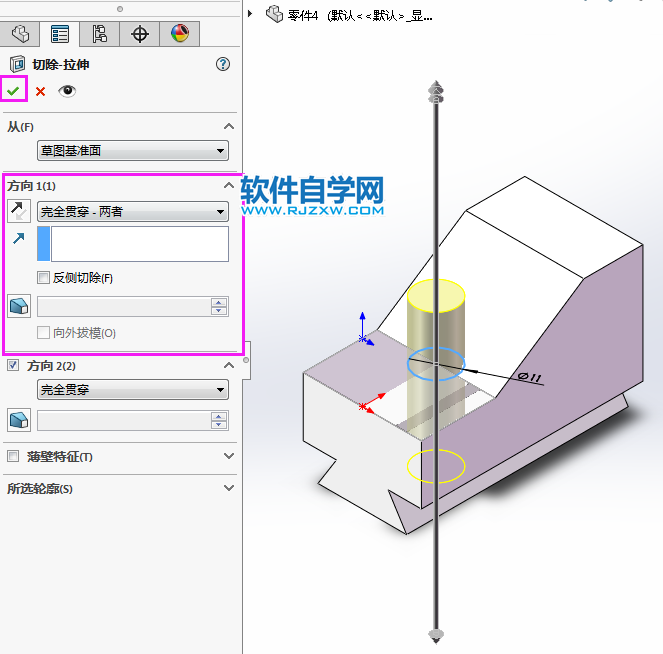

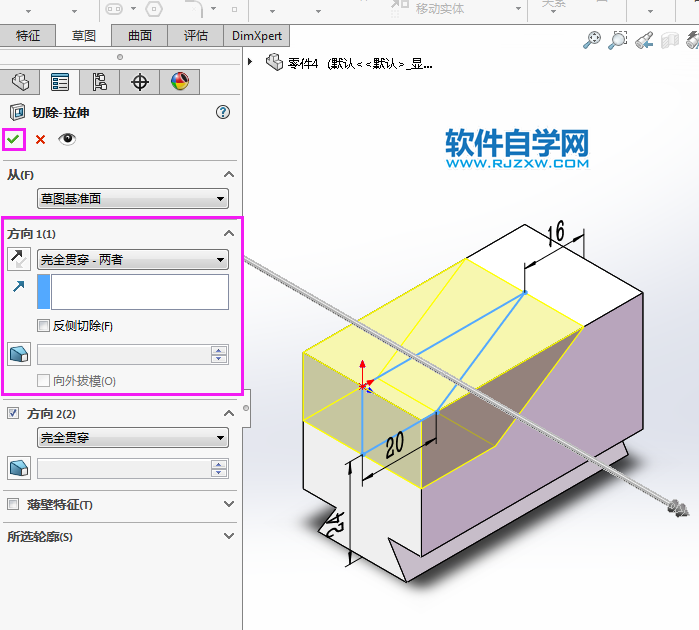

10、然后再是一樣,設置切除-拉伸設置,方向設置完全貫穿兩側。

solidworks完全貫穿兩的切除方法,新手必學

11、選擇實體面,點擊拉伸切除,效果如下:

solidworks完全貫穿兩的切除方法,新手必學

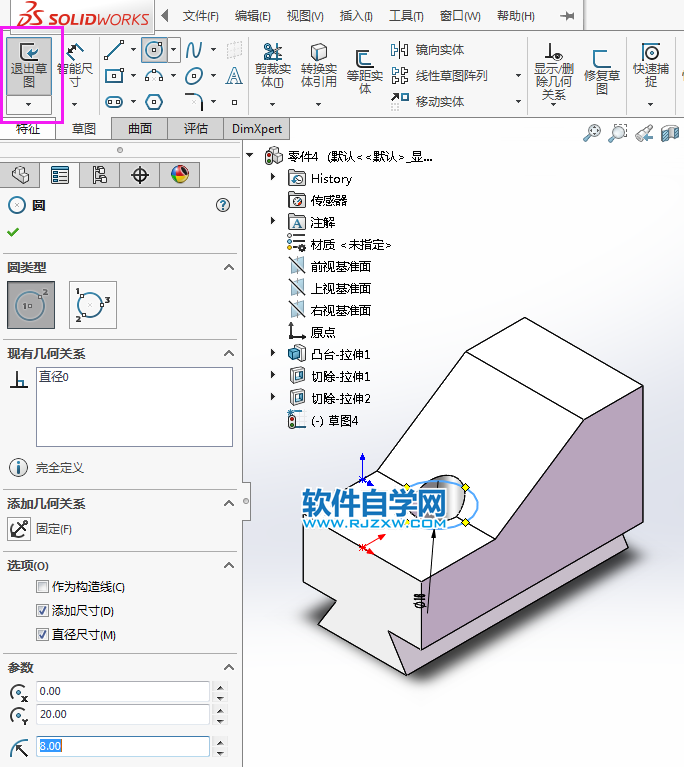

12、然后繪制一個直徑為16的小圓出來,然后退出草圖。效果如下:

solidworks完全貫穿兩的切除方法,新手必學

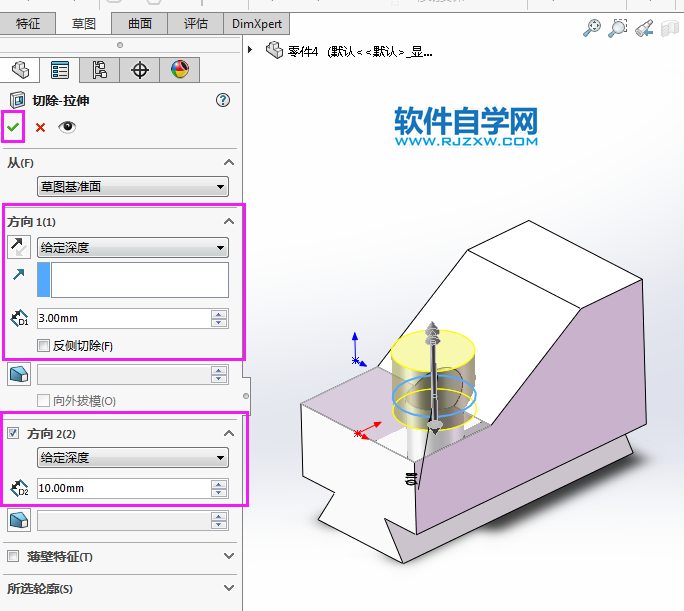

13、然后再是一樣,設置切除-拉伸設置,方向1設置3mm。方向2設置10mm。

solidworks完全貫穿兩的切除方法,新手必學

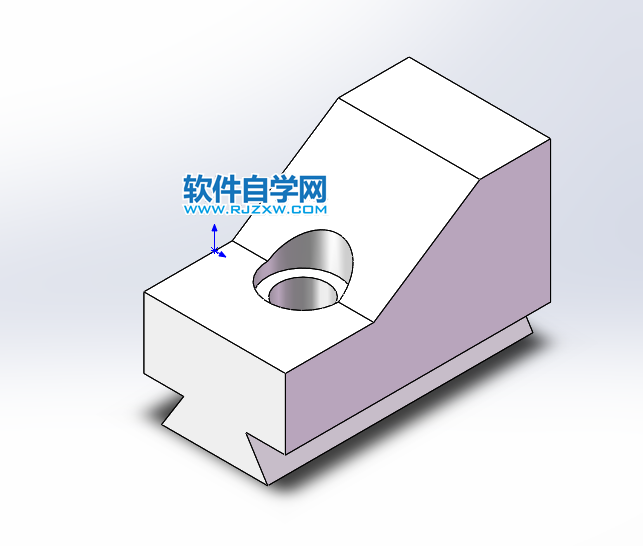

14、這樣就完成實體的設置。效果如下:

solidworks完全貫穿兩的切除方法,新手必學 以上就是solidworks完全貫穿兩的切除方法,新手必學,希望大家喜歡,請繼續關注好吧啦網。
