solidWorks建模練習拉伸切除一張桌子

瀏覽:154日期:2023-12-02 13:55:29
下面給大家介紹是的solidWorks建模練習拉伸切除一張桌子,具體操作步驟如下:

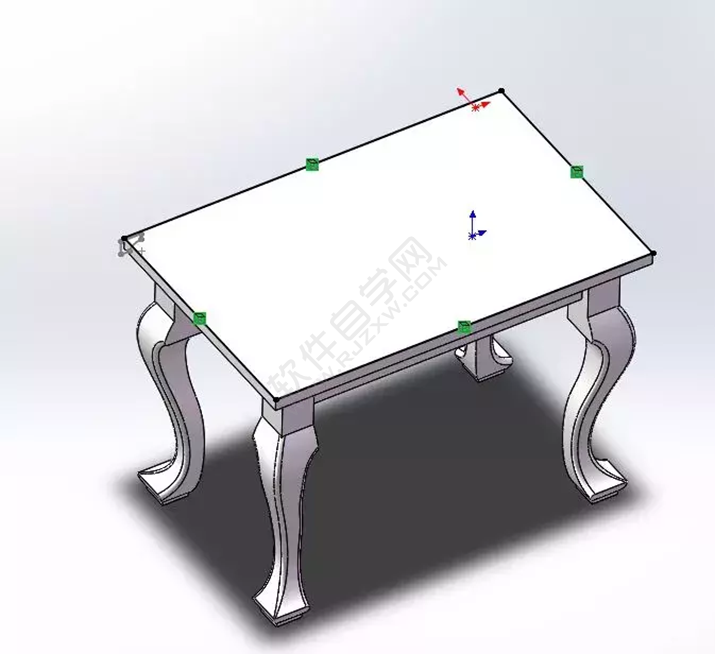

效果圖:

solidWorks建模練習拉伸切除一張桌子

建模步驟:

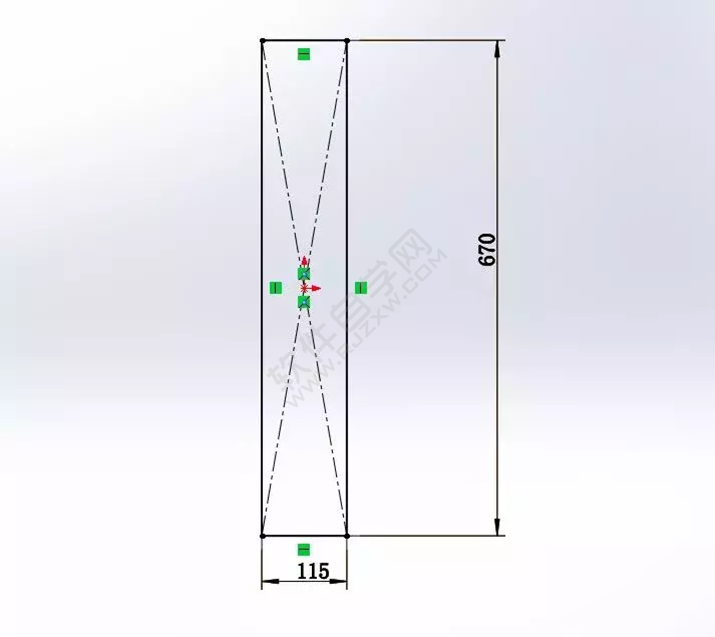

1.前視基準面,草繪。

solidWorks建模練習拉伸切除一張桌子

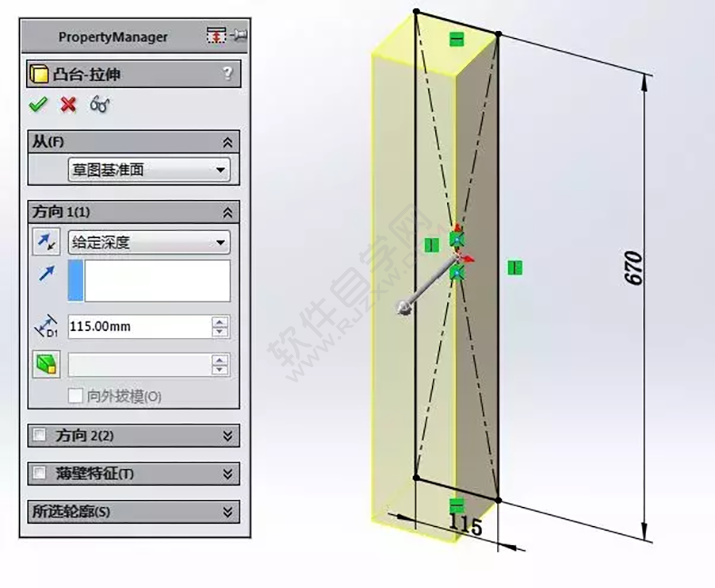

2.拉伸凸臺。深度115 。

solidWorks建模練習拉伸切除一張桌子

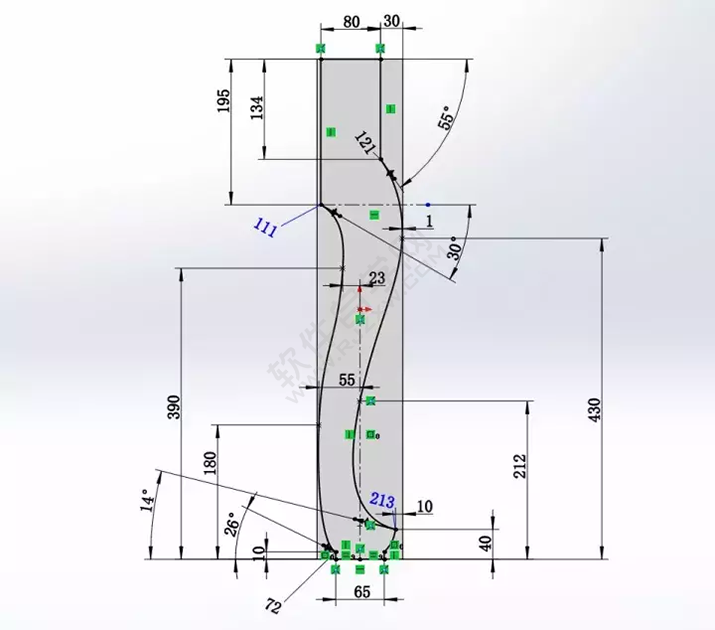

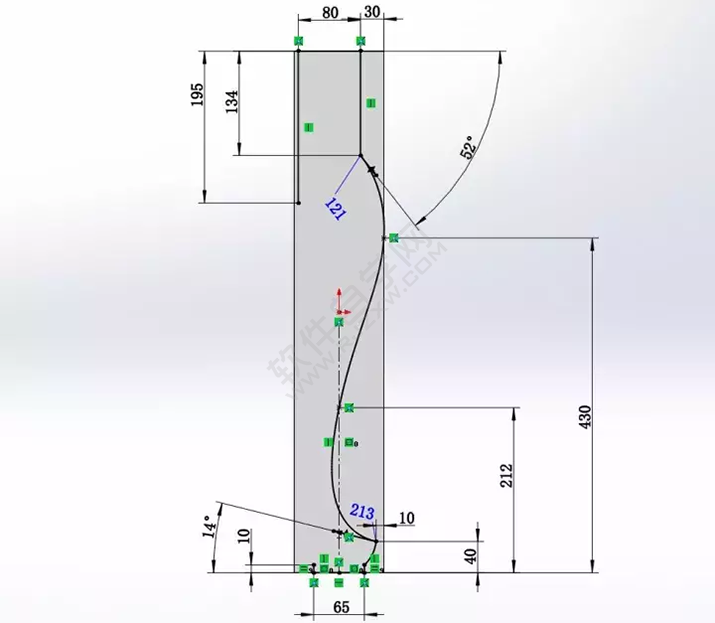

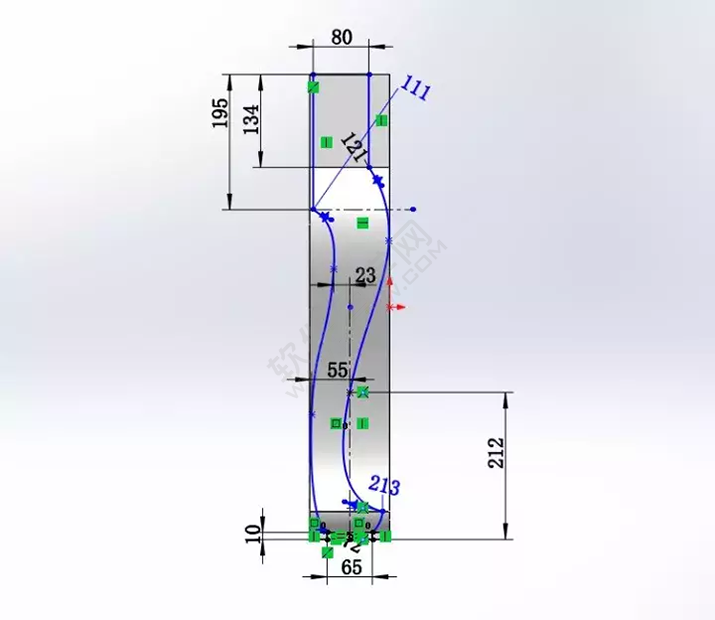

3.前視基準面,草繪。底部是一段圓弧。去掉430上端的重合約束,把控點向左挪一點。不然切除時會出錯。

solidWorks建模練習拉伸切除一張桌子

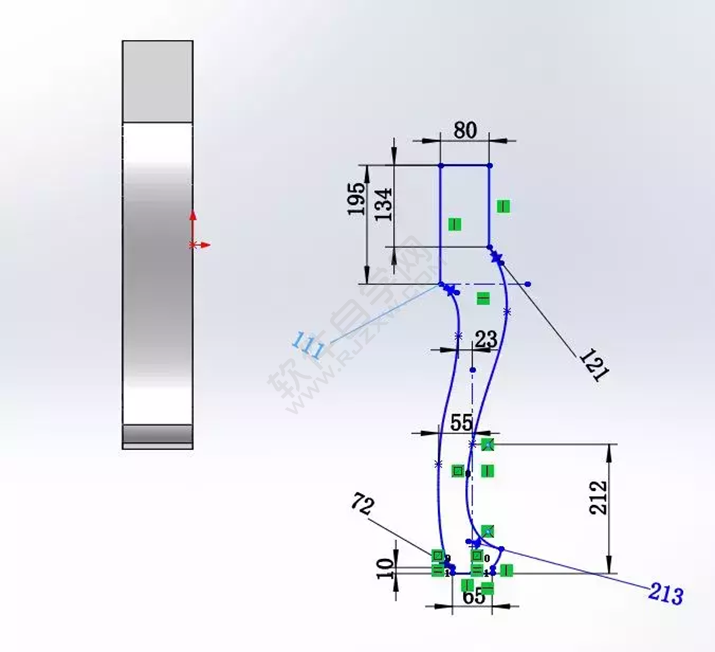

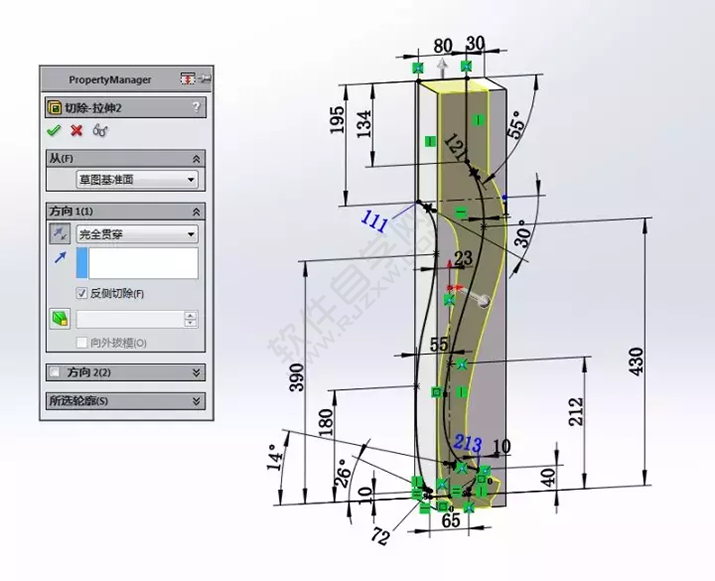

4.草繪左半邊樣條曲線,把右邊上邊的控點挪一下,距離邊線1 。

solidWorks建模練習拉伸切除一張桌子

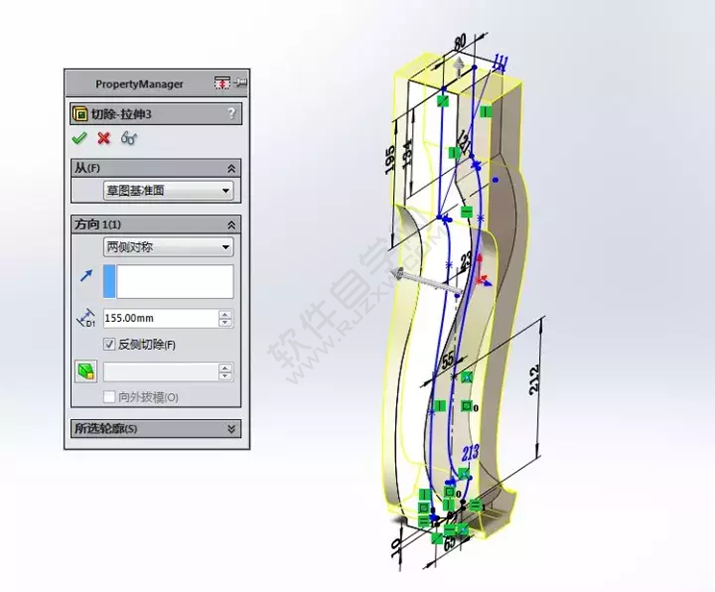

5.拉伸切除,反側切除。

solidWorks建模練習拉伸切除一張桌子

6.右視基準面,把上面第三步的草圖復制過來,按Ctrl鍵移動到實體上。底部中點和中點重合。

solidWorks建模練習拉伸切除一張桌子

7.補全標注,最好完全定義。

solidWorks建模練習拉伸切除一張桌子

8.拉伸切除,反側切除。

solidWorks建模練習拉伸切除一張桌子

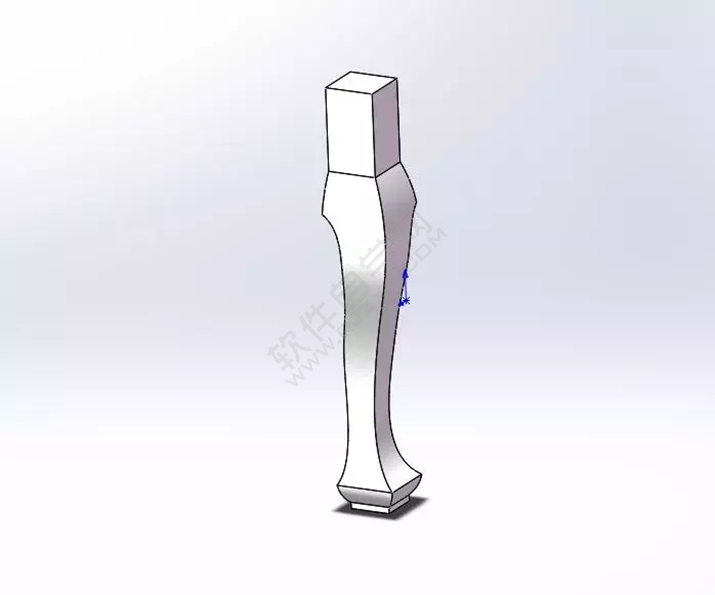

9.圓角,3條邊線,半徑10 。

solidWorks建模練習拉伸切除一張桌子

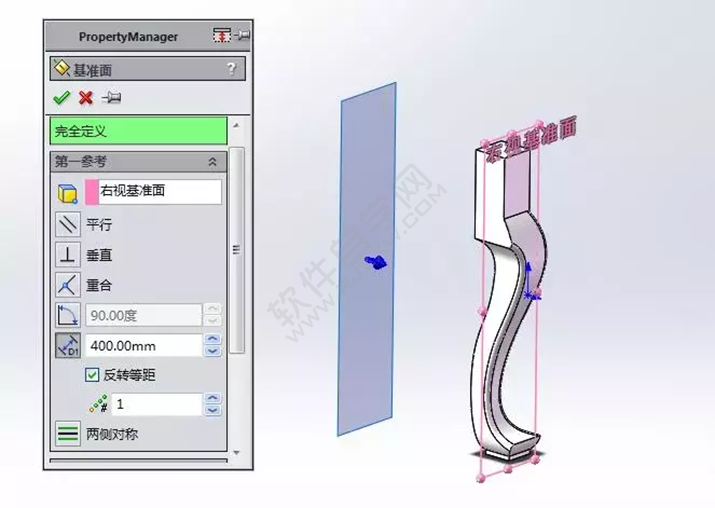

10.新建基準面,距離右視基準面400。

solidWorks建模練習拉伸切除一張桌子

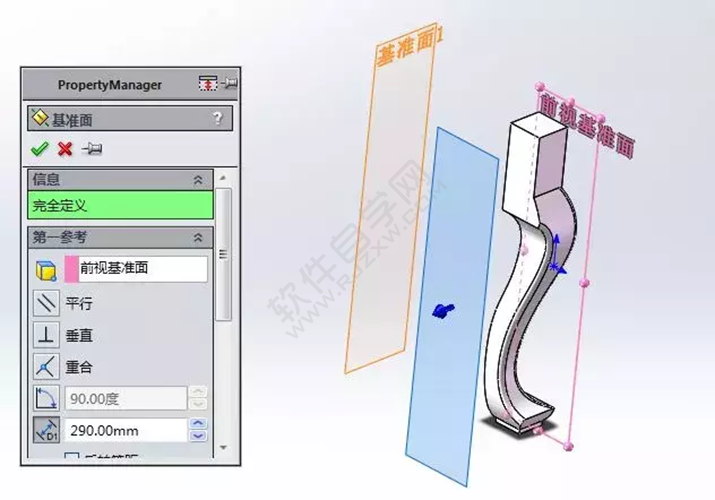

11.新建基準面,距離前視基準面290 。

solidWorks建模練習拉伸切除一張桌子

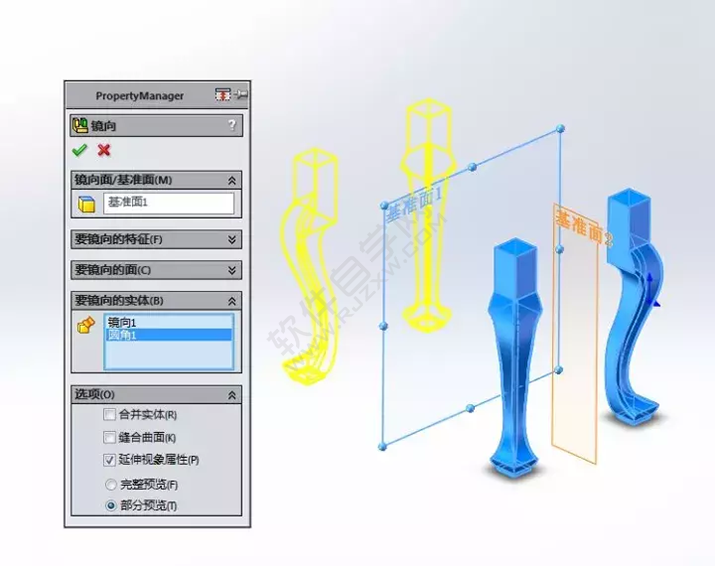

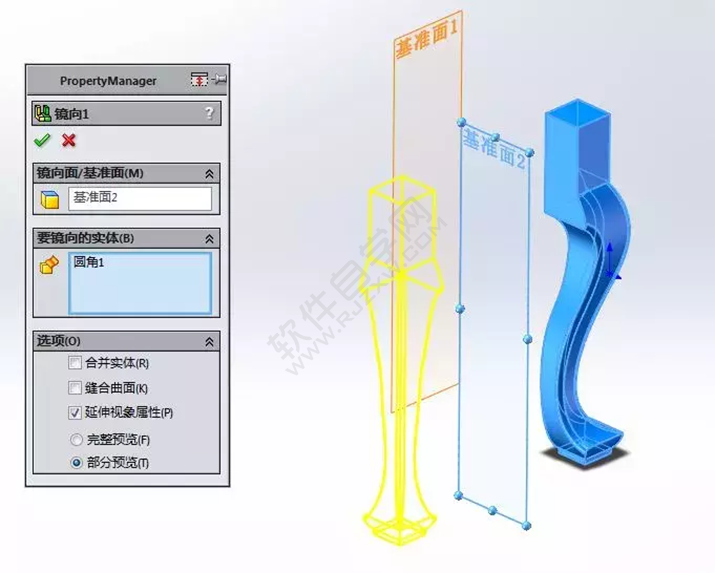

12.鏡像。

solidWorks建模練習拉伸切除一張桌子

13.鏡像。

solidWorks建模練習拉伸切除一張桌子

14.點桌腿的頂面,進入草繪,草繪4個矩形。

solidWorks建模練習拉伸切除一張桌子

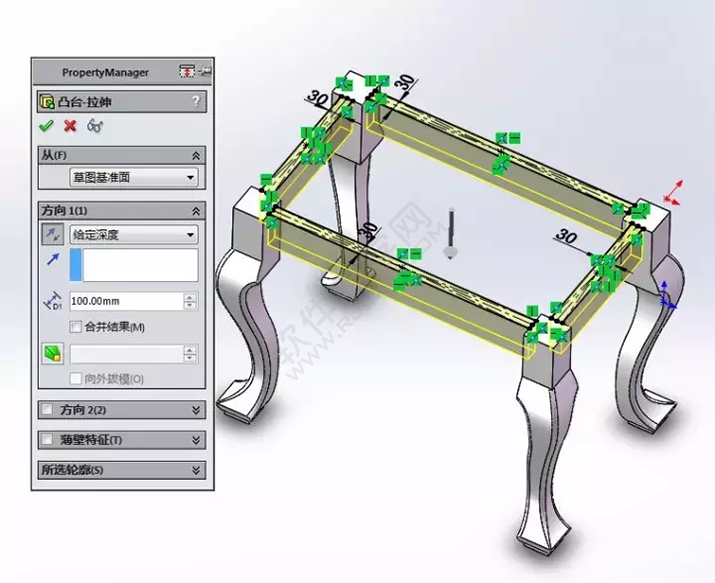

15.拉伸凸臺,深度100 。

solidWorks建模練習拉伸切除一張桌子

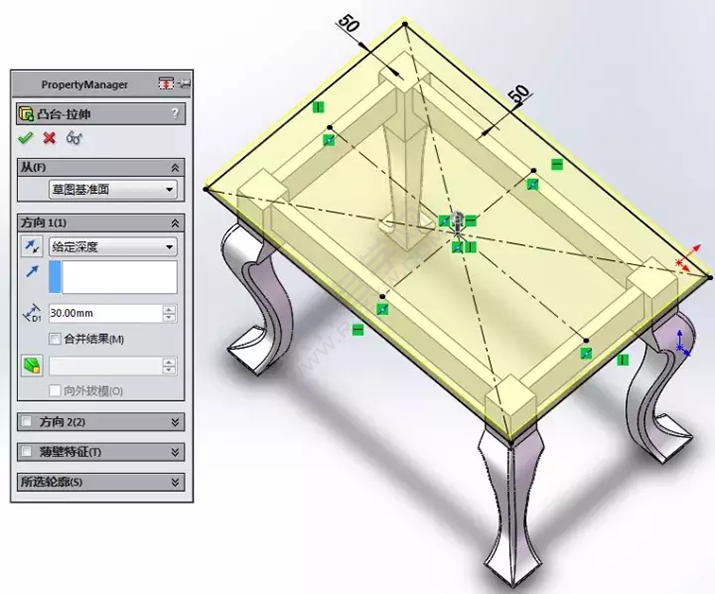

16.還是點桌腿的頂面,進入草繪,草繪矩形。拉伸凸臺,深度30。

solidWorks建模練習拉伸切除一張桌子

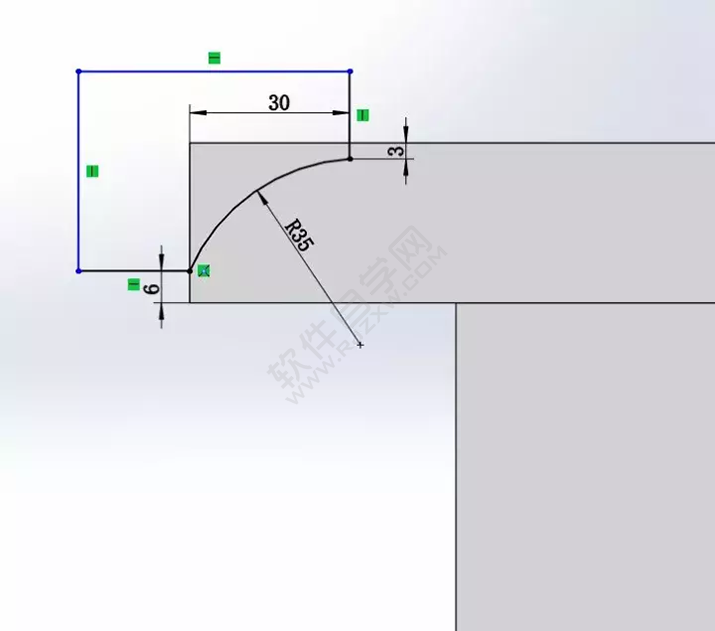

17.點上一步拉伸實體的正面,進入草繪。(輪廓)

solidWorks建模練習拉伸切除一張桌子

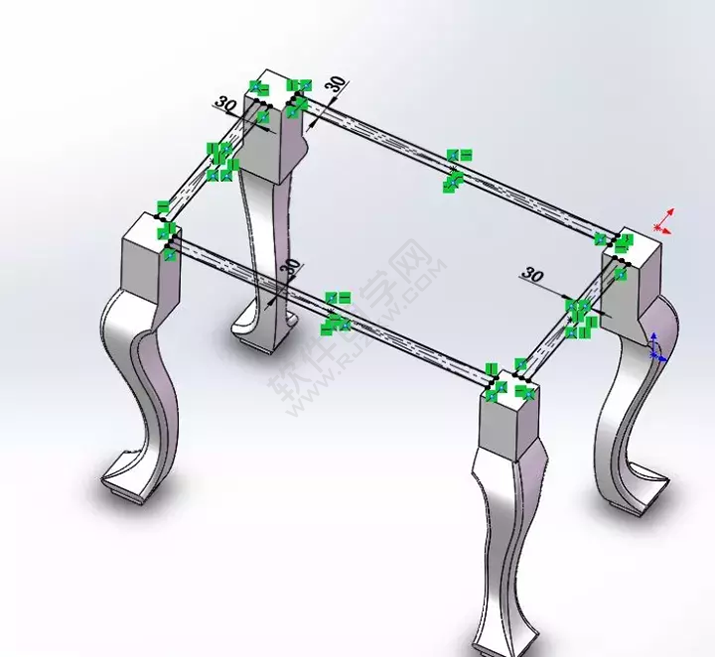

18.點桌子頂面,進入草繪,轉換實體引用。(路徑)

solidWorks建模練習拉伸切除一張桌子

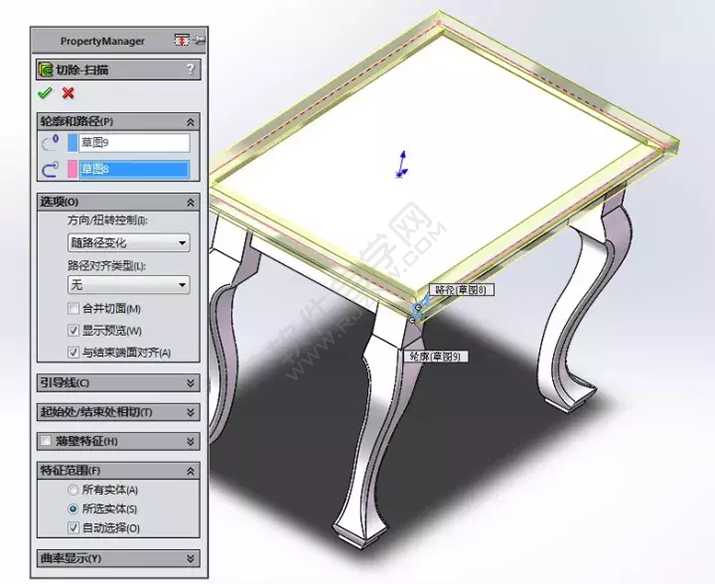

19.掃面切除。

solidWorks建模練習拉伸切除一張桌子

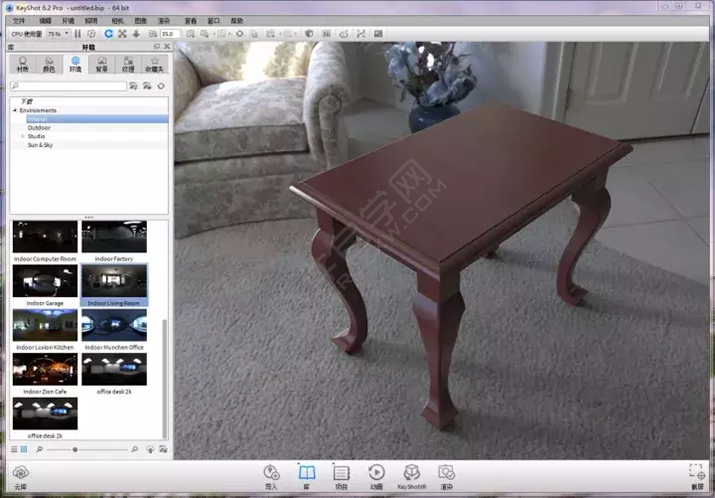

20.渲染,完成。

solidWorks建模練習拉伸切除一張桌子

以上就是solidWorks建模練習拉伸切除一張桌子,希望大家喜歡,請繼續關注好吧啦網。
