下面給大家介紹的是SolidWorks建模錐形螺旋件的方法，具體操作步驟如下：

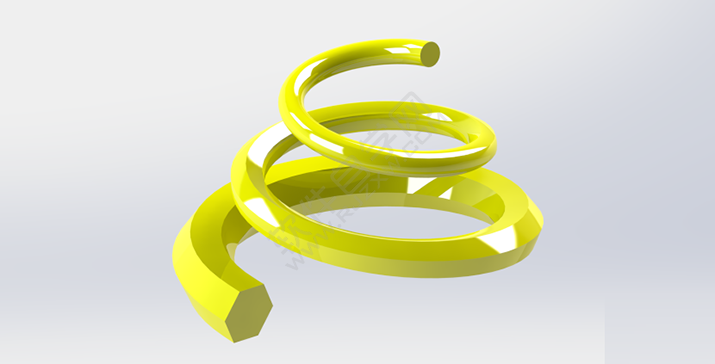

1、SolidWorks經典建模練習題效果圖：

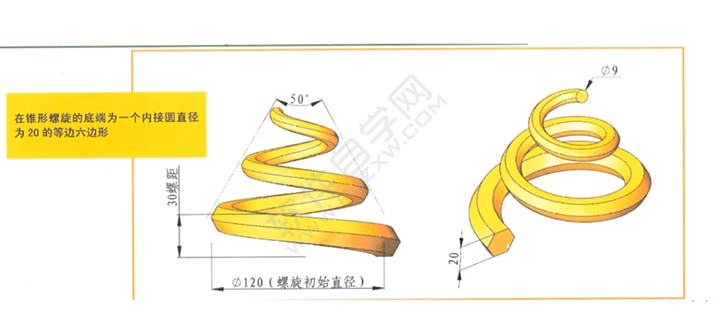

2、SolidWorks經典建模練習題題目：

SolidWorks經典建模練習題步驟：

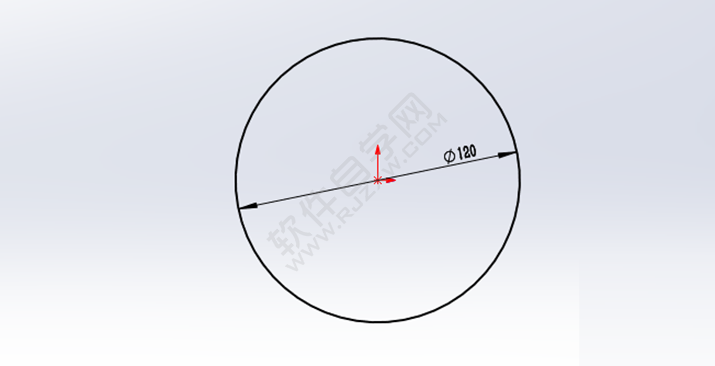

3、打開SolidWorks軟件，新建零件，在上視基準面草圖繪制。

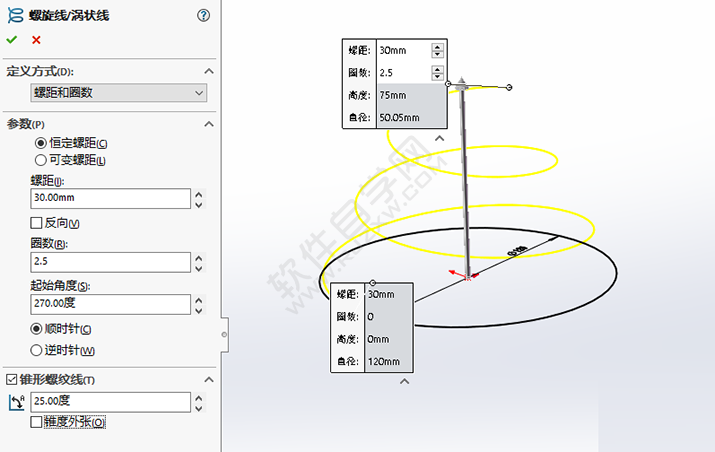

4、特征-曲線-螺旋線。

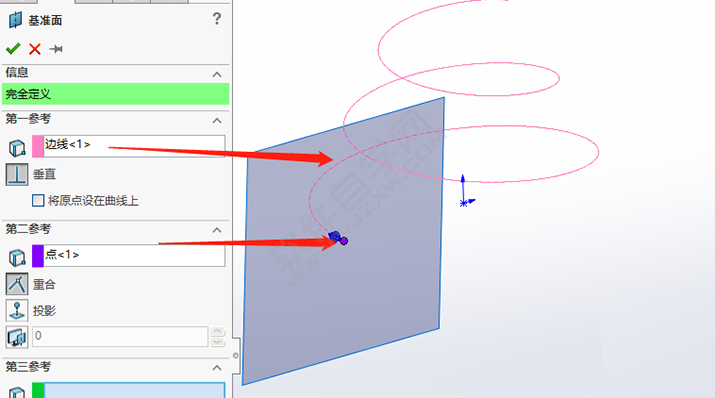

5、特征-新建基準面。

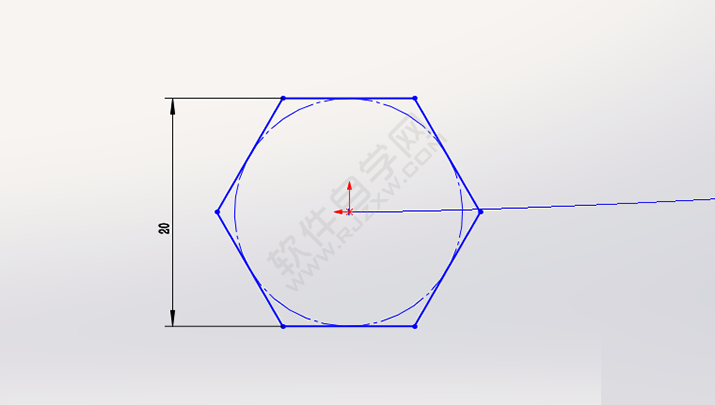

6、在上一步的基準面上新建草圖，繪制六邊形，上邊添加水平的幾何關系。

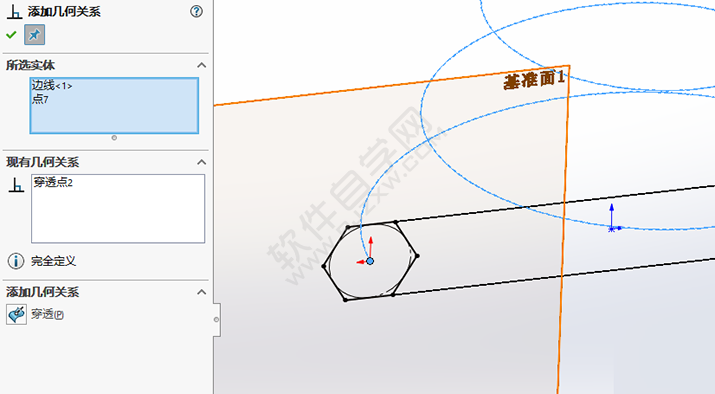

7、然后選擇螺旋線和六邊形的中點，添加穿透的幾何關系。

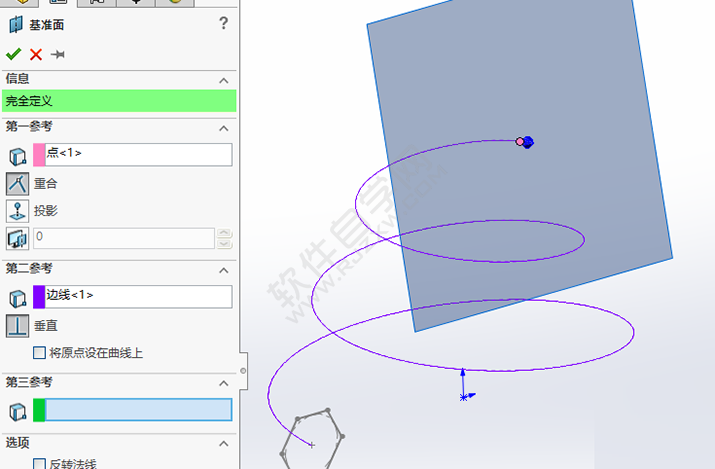

8、特征-基準面-新建基準面。

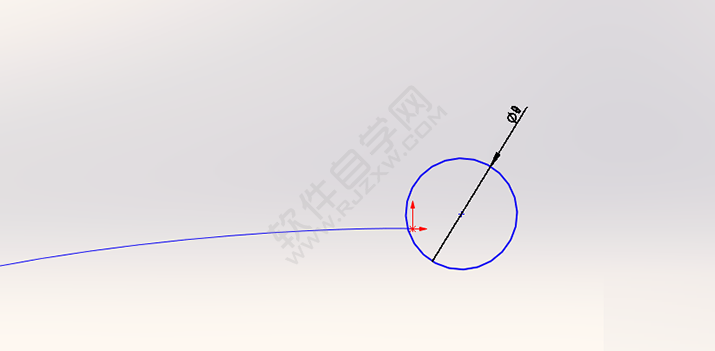

9、在上一步的基準面上草圖繪制，圓直徑9。

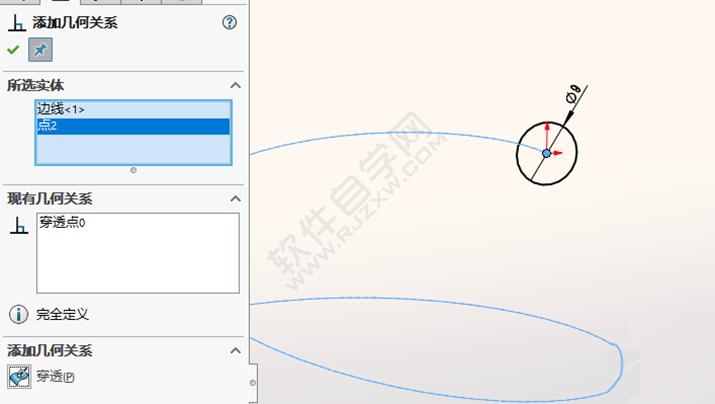

10、然后添加幾何關系，螺旋線與圓心穿透。

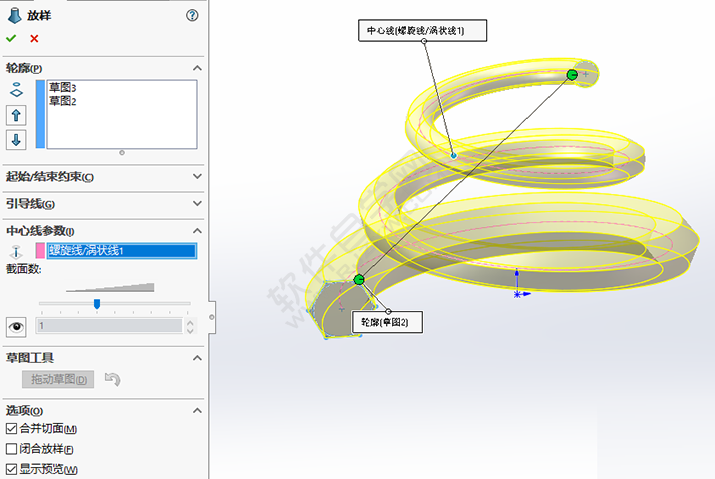

11、特征-放樣-中心線參數，如果你的預覽和下圖不一樣，注意鼠標拖動綠點位置調節。

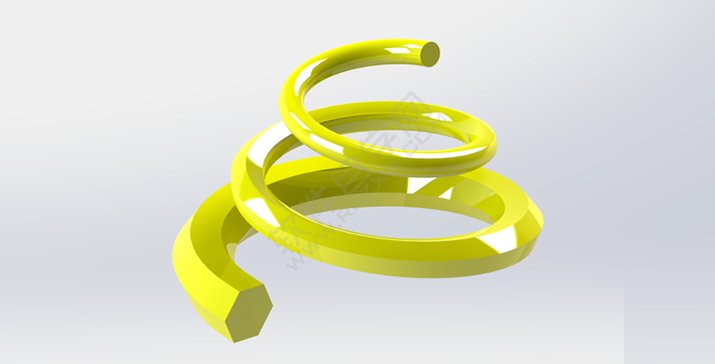

12、完成。

以上就是SolidWorks建模錐形螺旋件，希望大家喜歡，請繼續關注好吧啦網。
