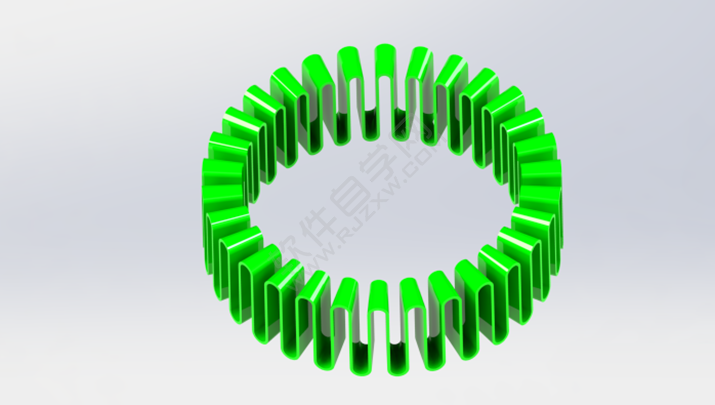

1、SolidWorks練習題之蛇形彈簧效果圖：

SolidWorks練習題之蛇形彈簧建模步驟

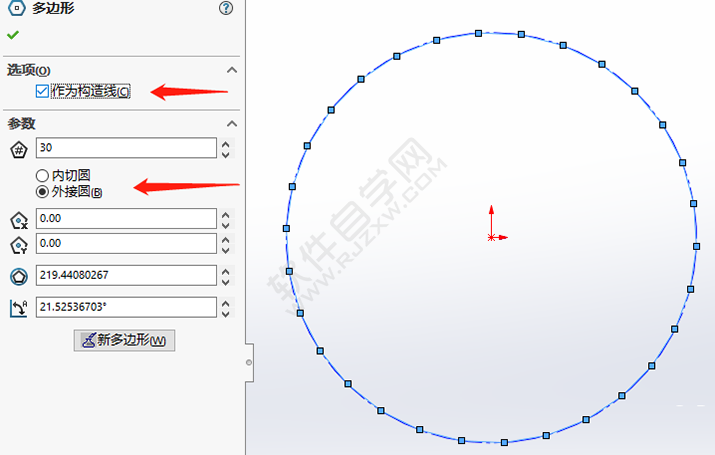

2、打開SolidWorks軟件，新建零件，然后在上視基準面繪制草圖，多邊形命令。

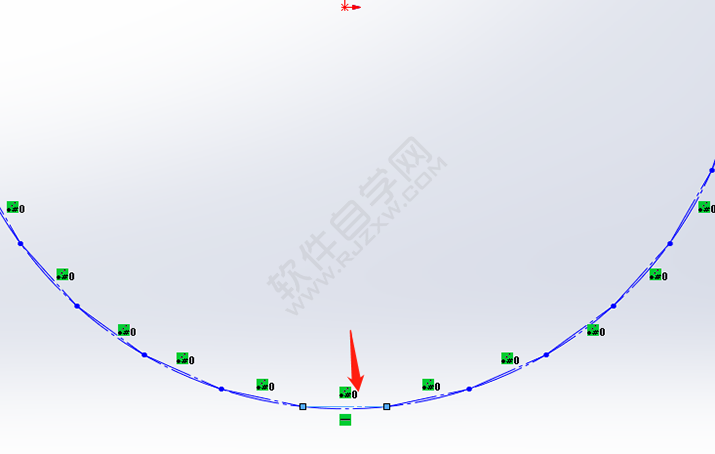

3、其中一條邊線添加水平的幾何關系。

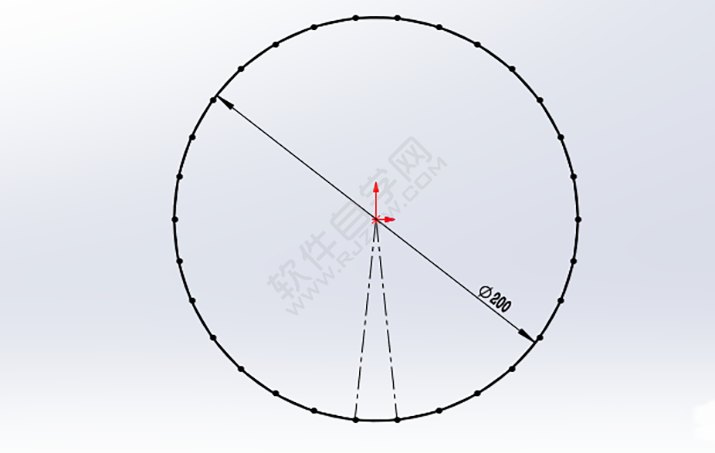

4、繼續繪制，標注尺寸，并將外接圓轉為實線。

5、曲面-拉伸曲面。

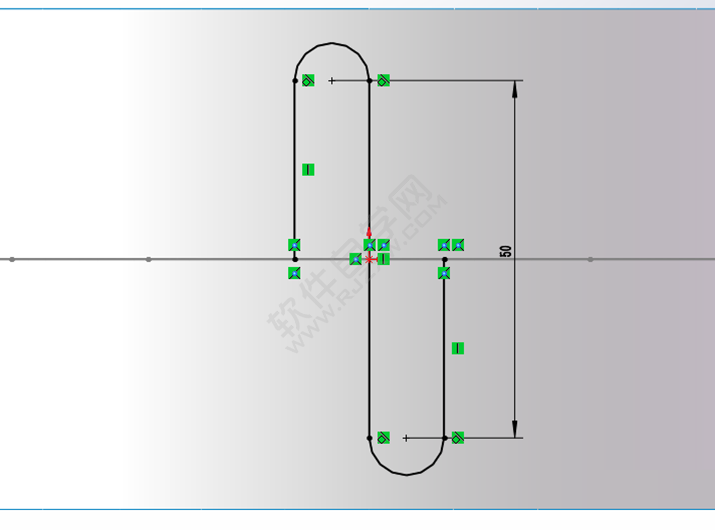

6、前視基準面-草圖繪制，如下圖所示。

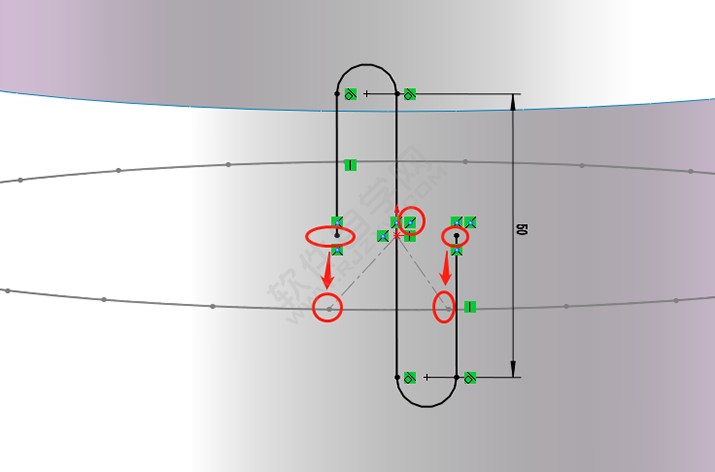

7、注意其中的幾何關系，豎直線的中點與原點重合，兩個端點與第一步的草圖端點添加重合的幾何關系。

以上就是SolidWorks蛇形彈簧零件的做題步驟，希望大家喜歡，請繼續關注好吧啦網。
