ug草圖怎么倒斜角

瀏覽:174日期:2023-11-29 15:13:28
UG中怎么給繪制好的草圖倒斜角,一般是倒斜角工具,一共有三種模式,對稱距離、非對稱距離、距離和角度。下面給大家分享這三種方法的使用。

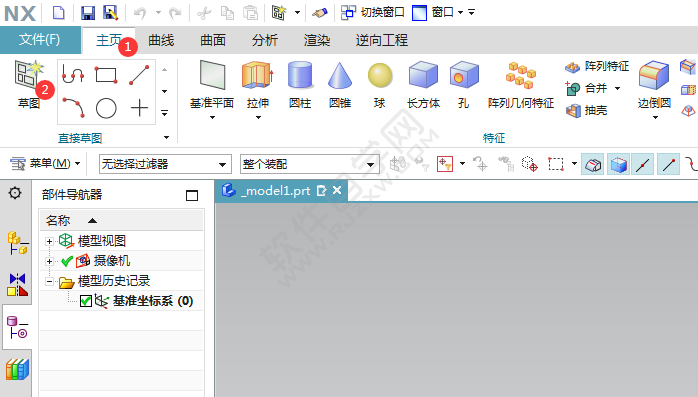

1、打開UG軟件,點擊主頁菜單--草圖功能。效果如下:

ug草圖怎么倒斜角

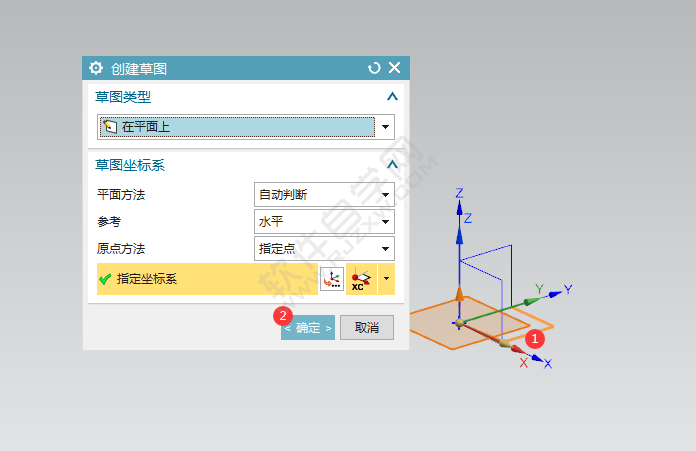

2、點擊創建草圖,選擇XY基準面--確定完成。然后就可以繪草圖了。

ug草圖怎么倒斜角

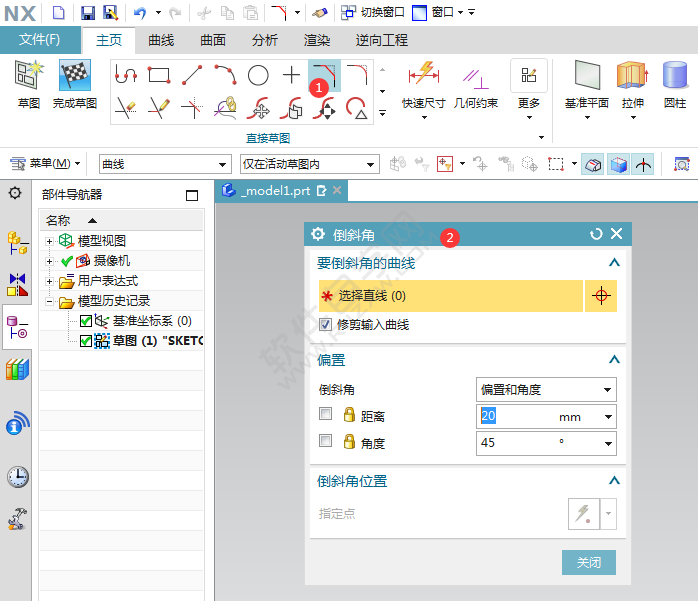

3、點擊主頁里面的倒斜角工具,就會彈出倒斜角設置面板。

ug草圖怎么倒斜角

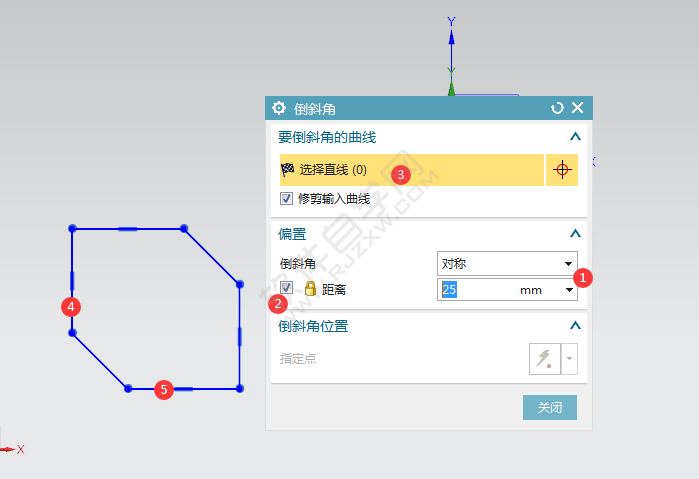

4、設置對稱模式,設置距離參數,點擊選擇直線模式,就可以選擇矩形的角邊形進行倒斜角。

ug草圖怎么倒斜角

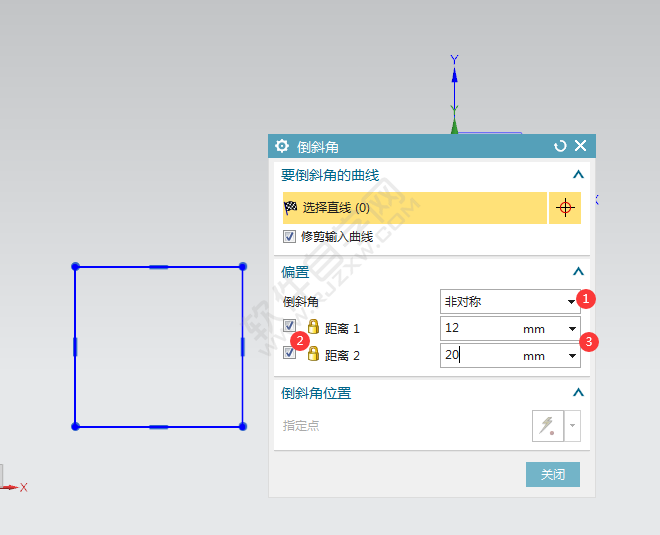

5、非對稱模式,可以設置二個距離,距離1是倒斜角選的第一條邊。距離2是倒斜角的選的第二條邊。

ug草圖怎么倒斜角

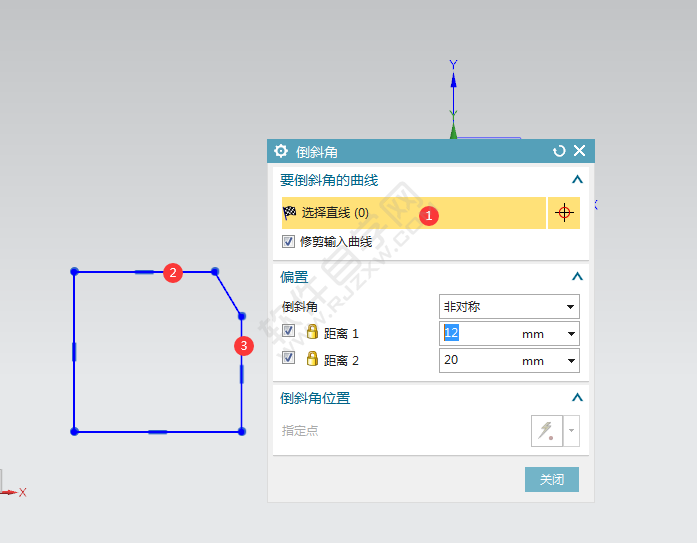

6、設置好后參考。點擊選擇直線,就是選矩形的角邊線。效果如下:

ug草圖怎么倒斜角

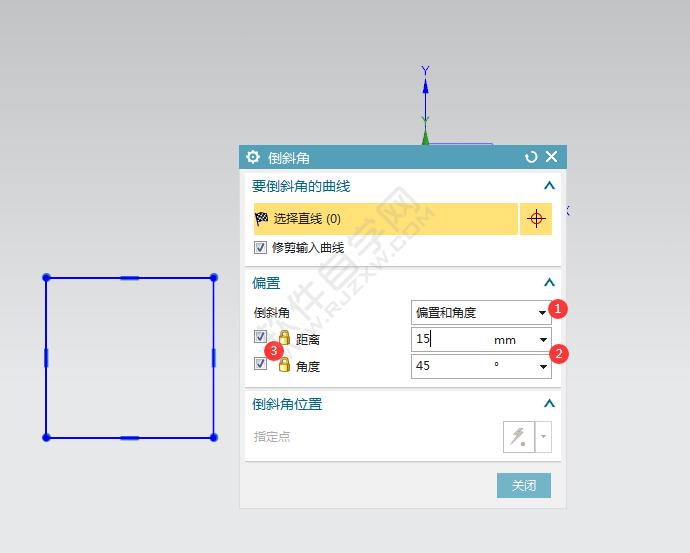

7、偏置和角度模式,設置距離與角角。距離是二邊要倒的距離,角度就是成生的角度。

ug草圖怎么倒斜角

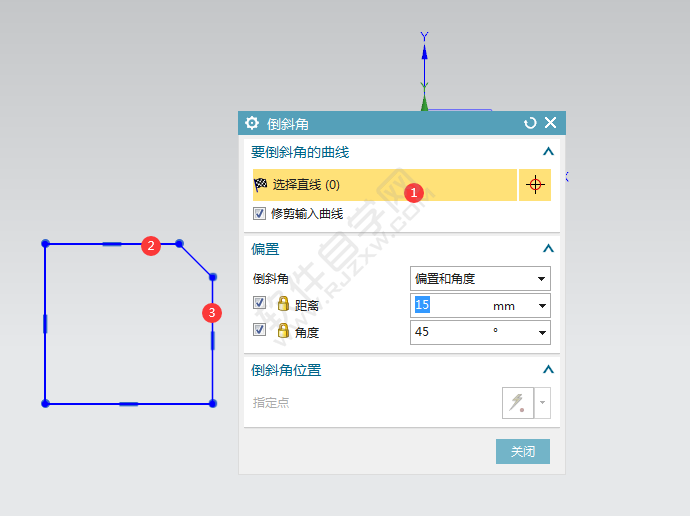

8、設置好參數后,選擇要倒角的邊線,就完成了偏置和角度的角。

ug草圖怎么倒斜角

以上就是ug草圖怎么倒斜角,希望大家喜歡,請繼續關注好吧啦網。
