CAD二維練習題（06）繪制的方法，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD教程。

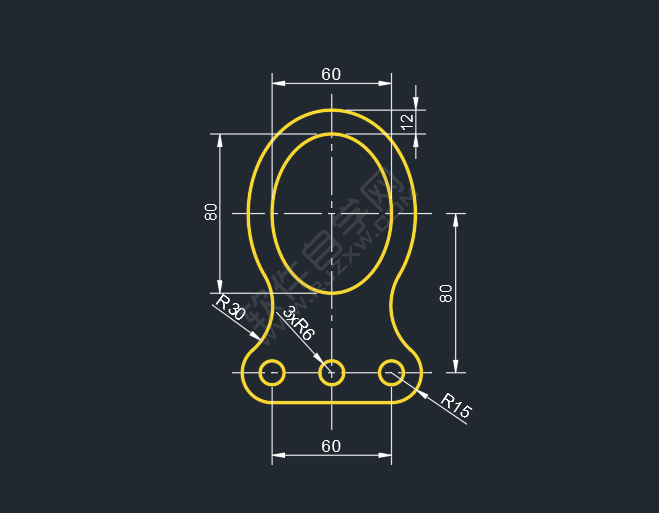

CAD二維練習題（06）尺寸圖，效果如下：

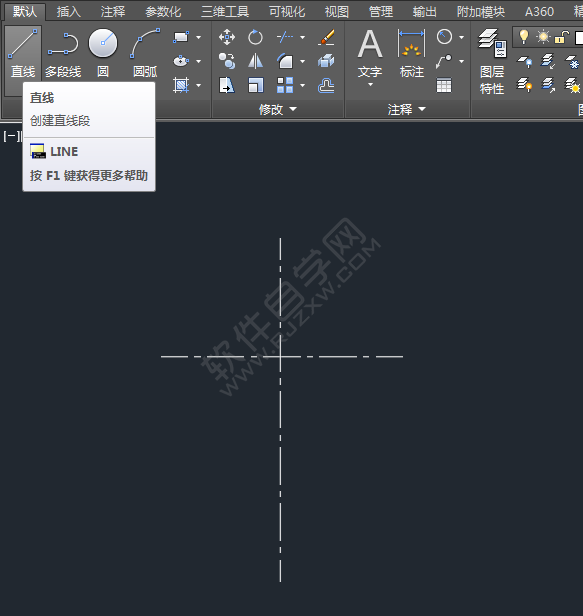

1、使用直線工具，繪制二條直線作為中心輔助線。

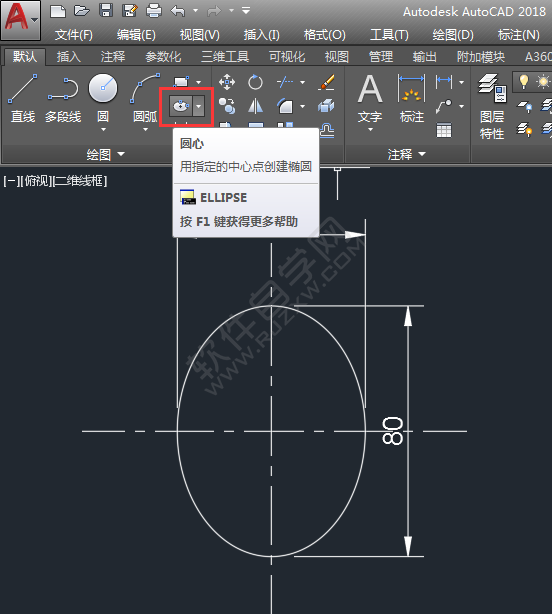

2、點擊橢圓工具，捕捉交點，繪制一個80x60的橢圓出來，效果如下：

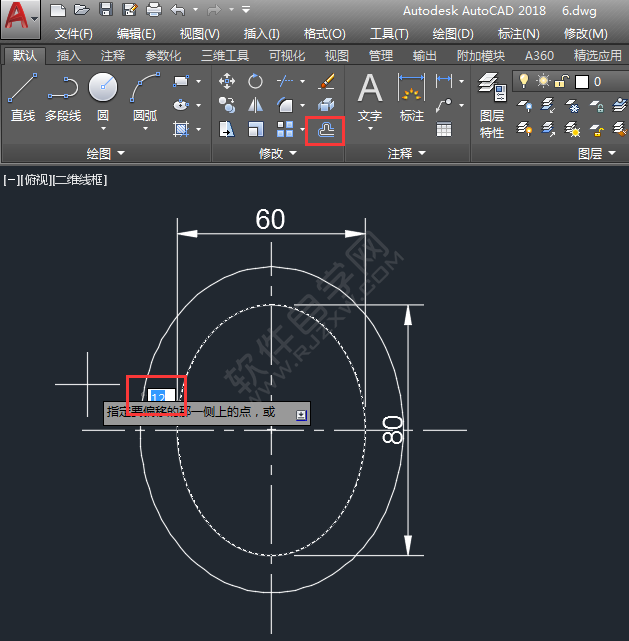

3、然后使用偏移工具，偏移橢圓12mm。

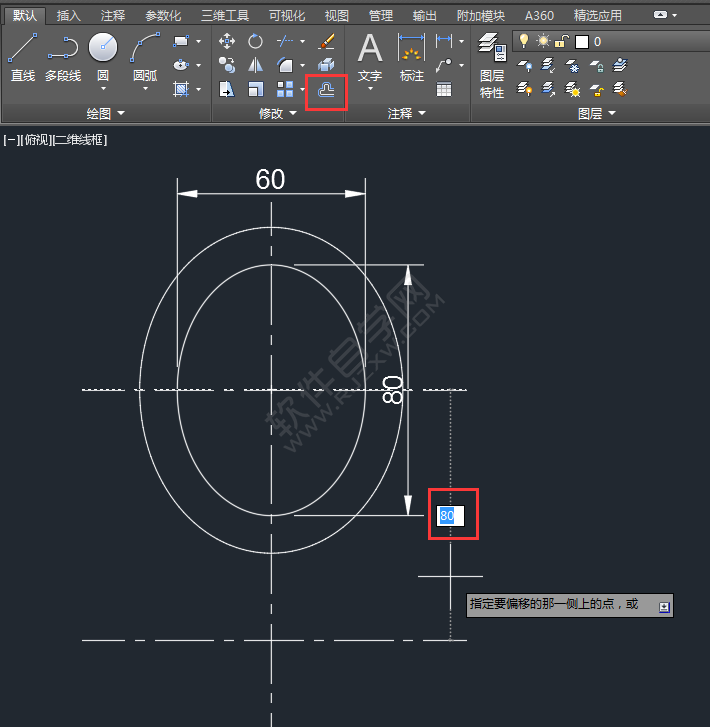

4、同樣偏移80的直線，效果如下：

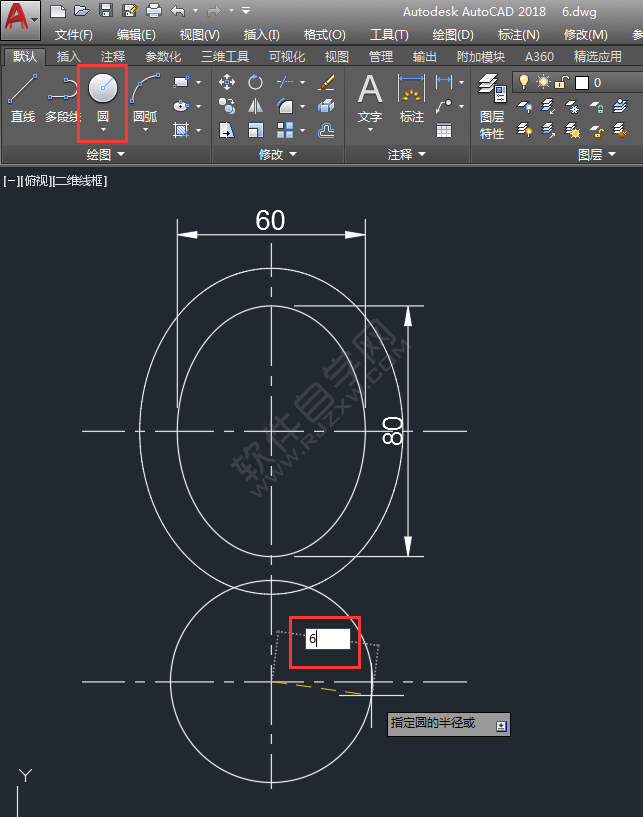

5、然后使用圓形工具，繪制直徑6的圓，效果：

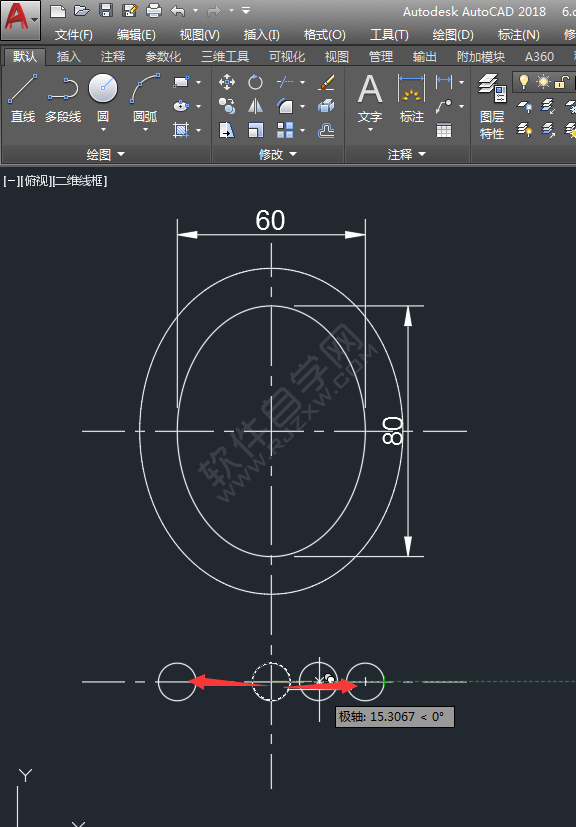

6、然后向左與右復制30距離的兩個圓，效果如下：

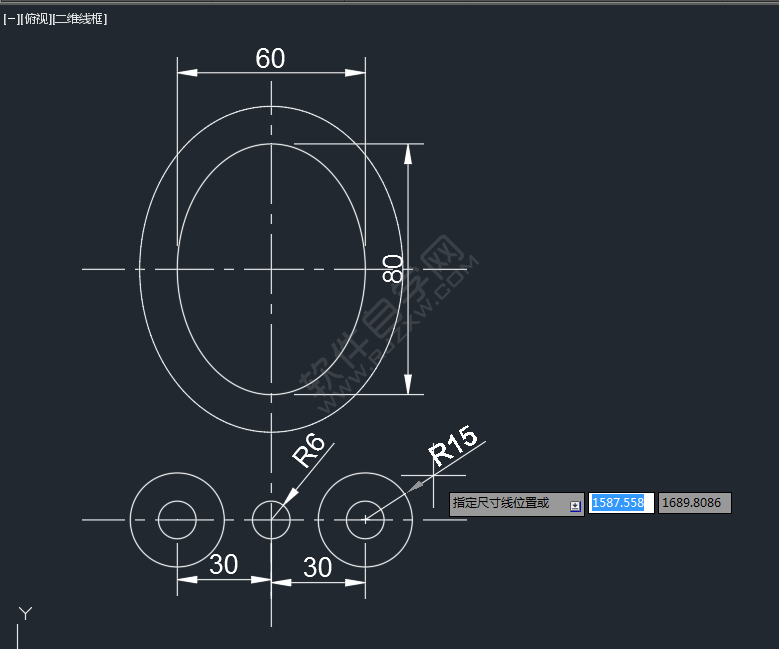

7、然后再繪制二個圓形出來，半徑為15mm。

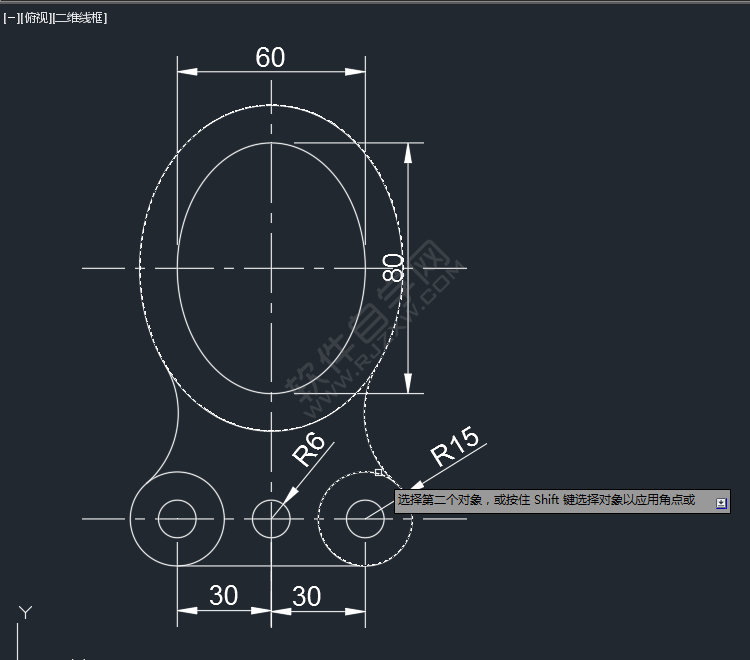

8、然后進行倒圓角R30的二個圓角出不，效果如下：

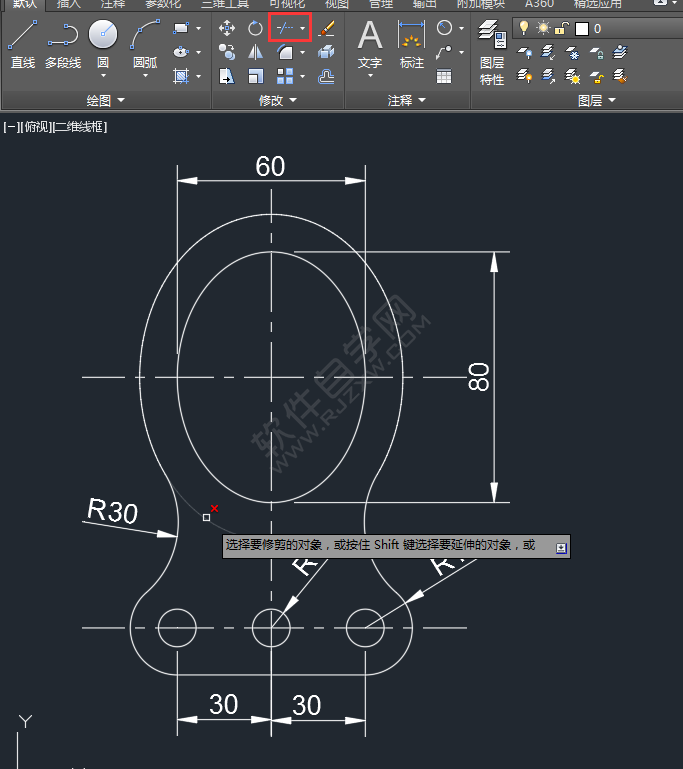

9、然后使用修剪掉工具，修剪不要的部分，效果如下：

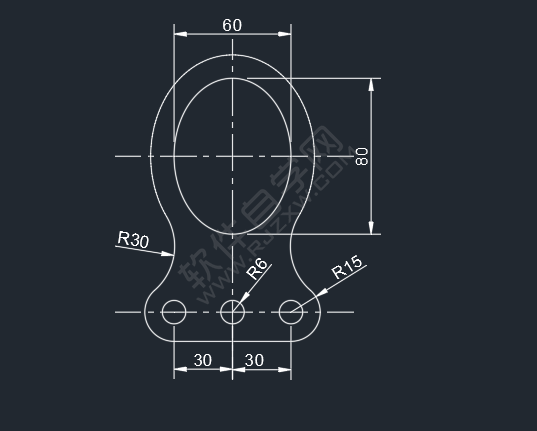

10、然后標好尺寸就完成了哦！

以上就是CAD二維練習題（06）繪制的方法，希望大家喜歡，請繼續關注好吧啦網。
