solidworks新手練習圖紙的繪制

瀏覽:130日期:2023-11-25 15:01:25
下面給大家介紹的是solidworks新手練習圖紙的繪制。具體操作步驟如下:

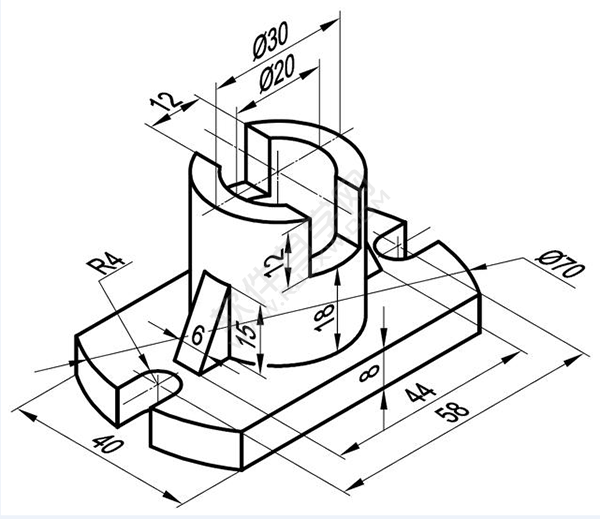

新手們我又更新了,看看這個零件的圖紙吧!

solidworks新手練習圖紙的繪制

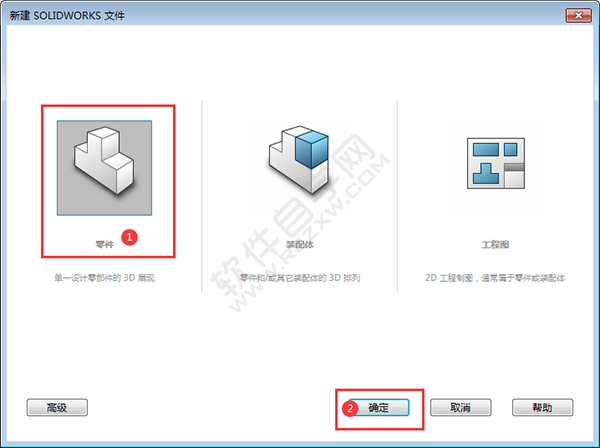

1、點擊新建--零件--確定。

solidworks新手練習圖紙的繪制

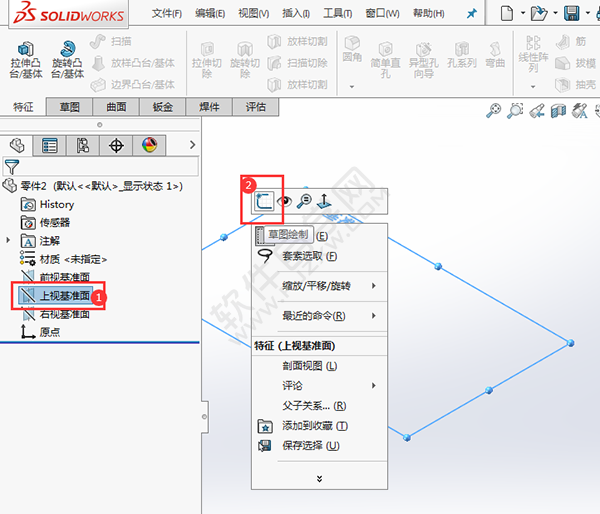

2、點擊上視基準面--右擊上視圖--選擇草圖繪制。

solidworks新手練習圖紙的繪制

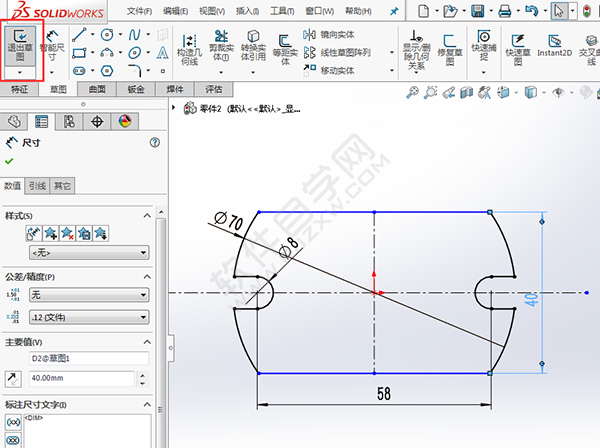

3、繪制下面的草圖出來,點擊退出草圖。效果如下:

solidworks新手練習圖紙的繪制

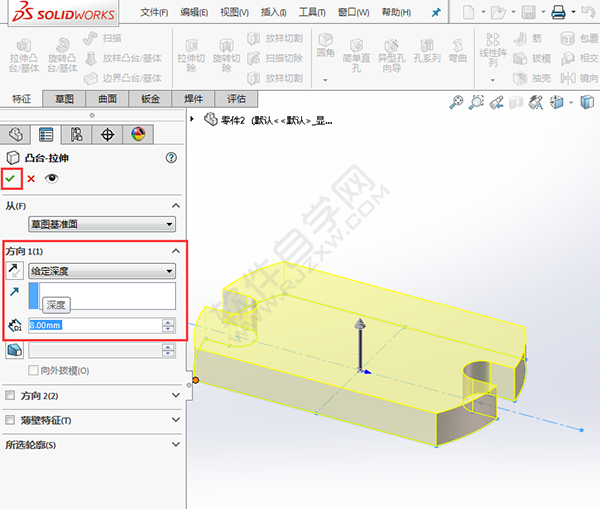

4、凸臺-拉伸設置,方向:給定深度,參數為8mm。點擊確定。

solidworks新手練習圖紙的繪制

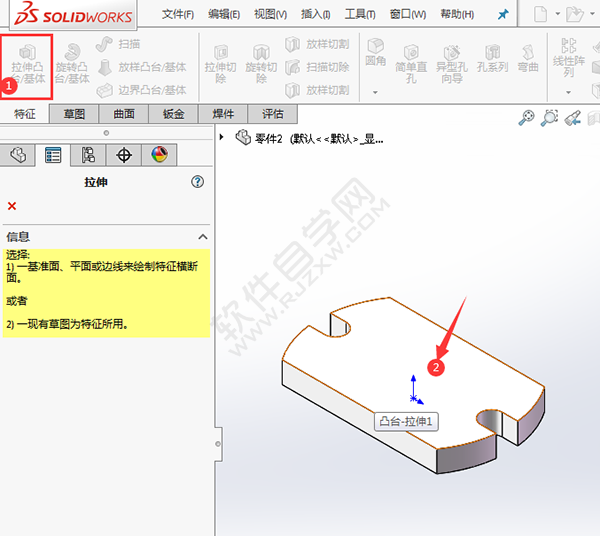

5、點擊拉伸凸臺--點擊實體面。效果如下:

solidworks新手練習圖紙的繪制

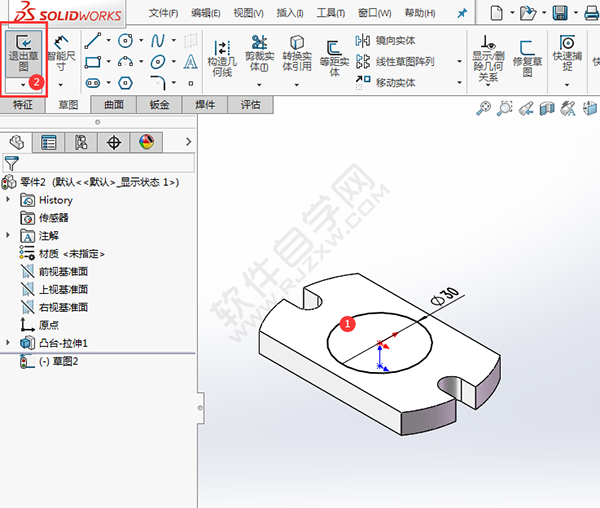

6、點擊坐標,繪制一個直徑為30mm的圓,點擊退出草圖。

solidworks新手練習圖紙的繪制

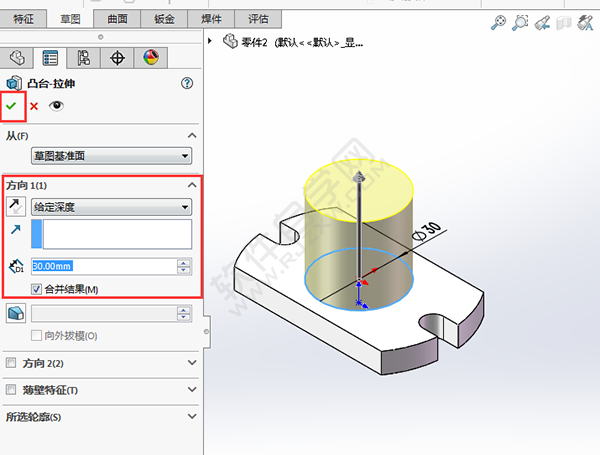

7、凸臺-拉伸設置,方向設置給定深度,參數為30mm,效果如下:

solidworks新手練習圖紙的繪制

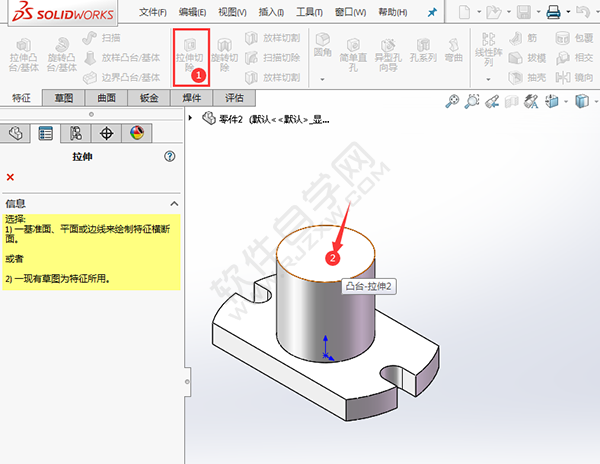

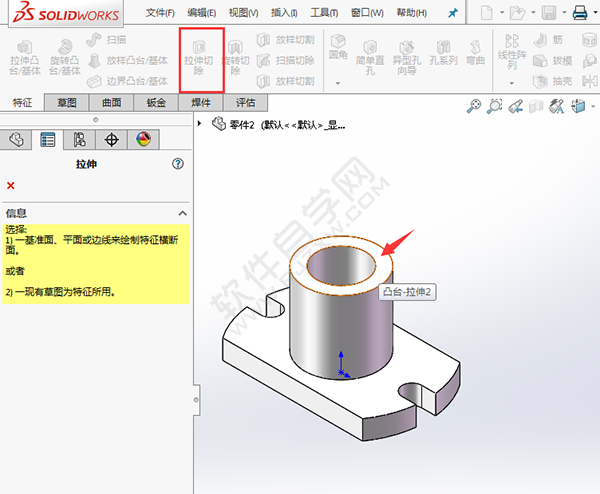

8、點擊拉伸切除,選擇圓柱的表面。

solidworks新手練習圖紙的繪制

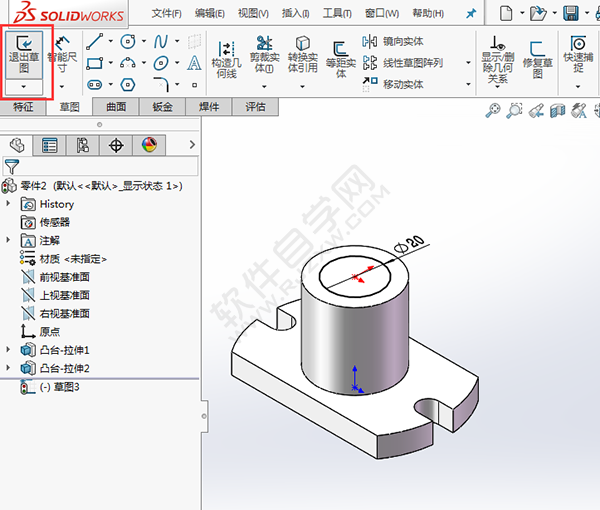

9、捕捉圓心點,繪制一個直徑20mm的圓,點擊退出草圖。

solidworks新手練習圖紙的繪制

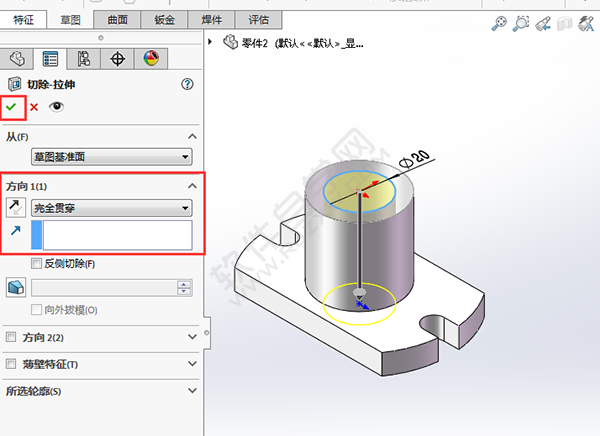

10、切除--拉伸設置,方向設置為完全貫穿。效果如下:

solidworks新手練習圖紙的繪制

11、點擊拉伸切除,選擇圓環的表面。

solidworks新手練習圖紙的繪制

12、捕捉一個圓心點,繪制一個12x50mm的矩形出來,效果如下:

solidworks新手練習圖紙的繪制

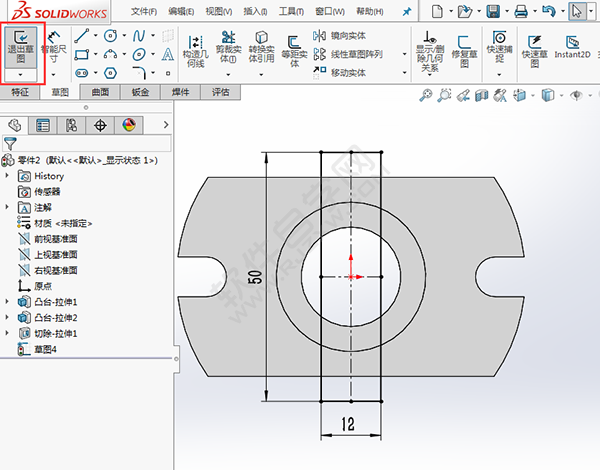

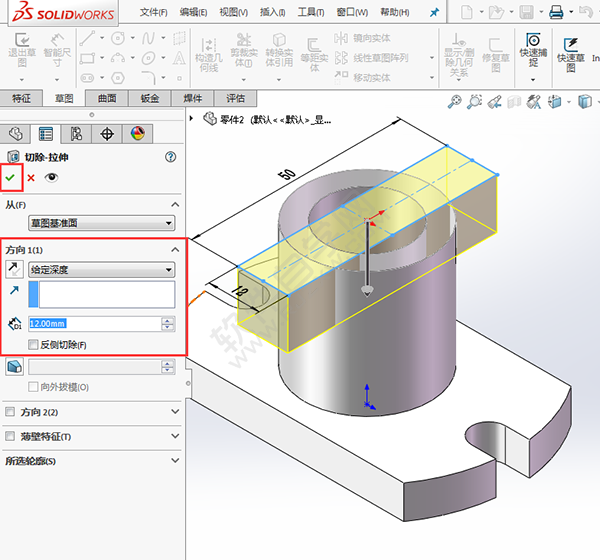

13、退出草圖,在切除-拉伸設置中,方向設置給定深度為:12mm,點擊確定。

solidworks新手練習圖紙的繪制

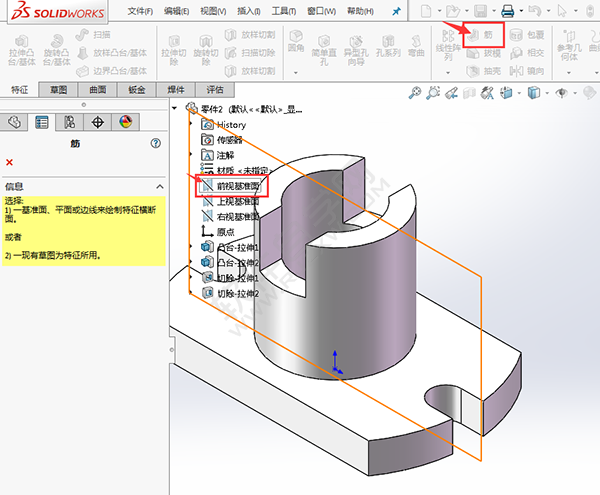

14、點擊“筋”,選擇前視基準面。效果如下:

solidworks新手練習圖紙的繪制

15、然后繪制下面的斜線出來,效果如下:

solidworks新手練習圖紙的繪制

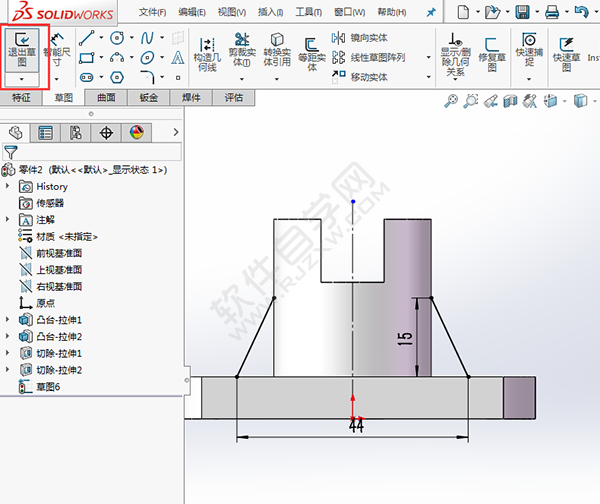

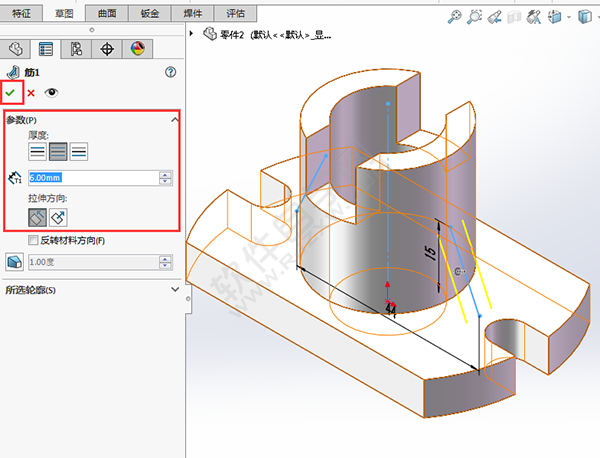

16、退出草圖,設置筋的參數,點擊確定。

solidworks新手練習圖紙的繪制

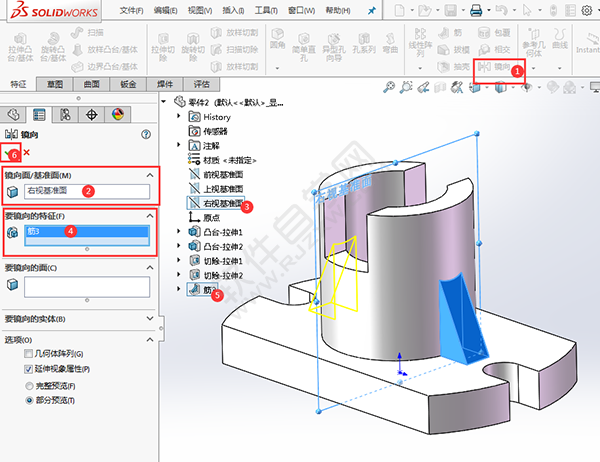

17、點擊鏡向特征,鏡向面選擇右視基準面,鏡向的特征選擇筋。點擊確定。

solidworks新手練習圖紙的繪制

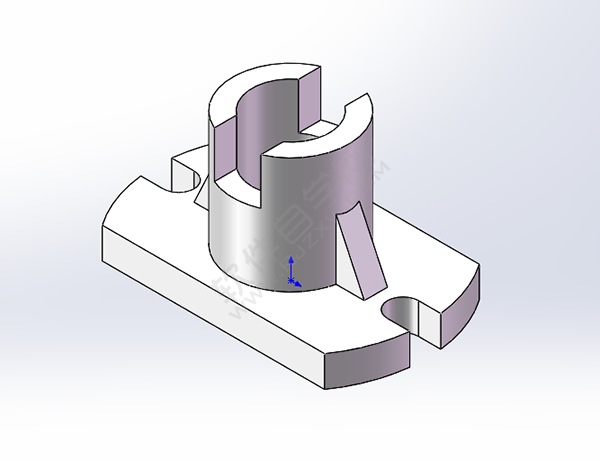

這樣一個簡單的零件就繪制好了。喜歡就一定要關注我。

solidworks新手練習圖紙的繪制以上就是solidworks新手練習圖紙的繪制,希望大家喜歡,請繼續關注好吧啦網。
