solidworks怎么繪制軸承底坐零件

瀏覽:214日期:2023-11-25 14:44:22
下面給介紹是solidworks怎么繪制軸承底坐零件的方法,具體操作步驟如下:

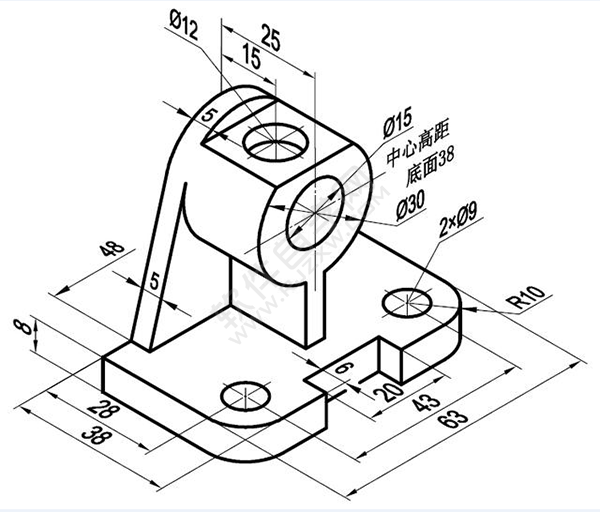

新手們我們一起來看看下面圖吧,還有相關的尺寸哦!

solidworks怎么繪制軸承底坐零件

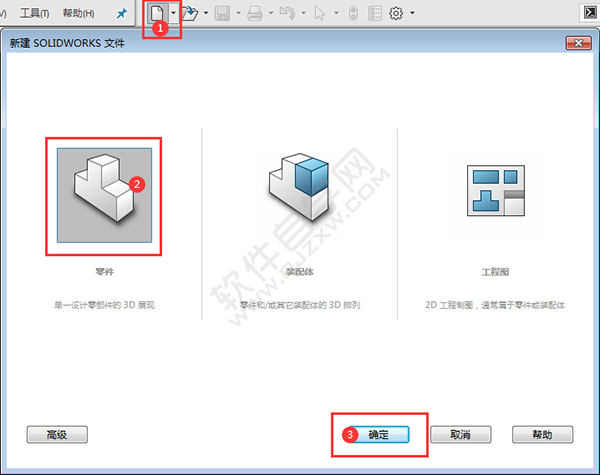

第1步、打開solidworks軟件,點擊新建圖標,點擊零件圖標,點擊確定。

solidworks怎么繪制軸承底坐零件

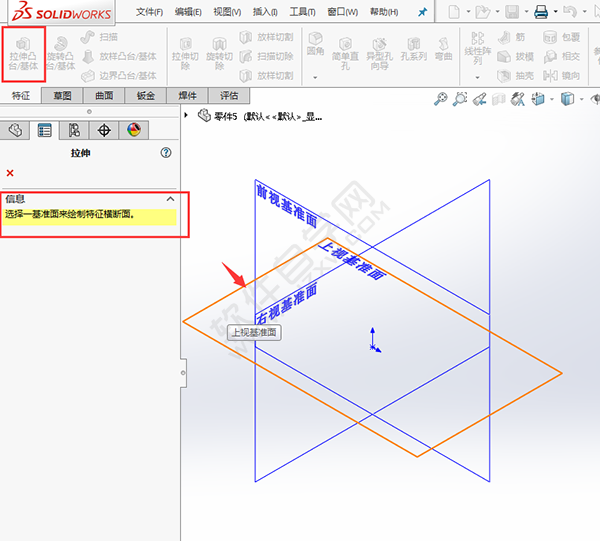

第2步、點擊拉伸凸臺基體工具,點擊上視基準面,效果如下:

solidworks怎么繪制軸承底坐零件

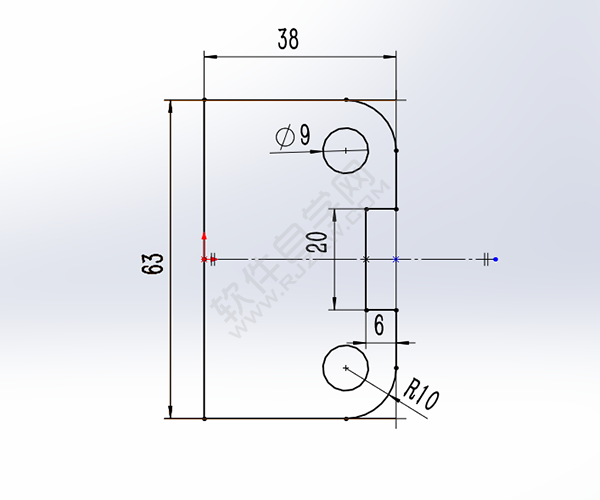

第3步、然后在上視基準面上,繪制下面對稱的草圖出來。效果如下:

solidworks怎么繪制軸承底坐零件

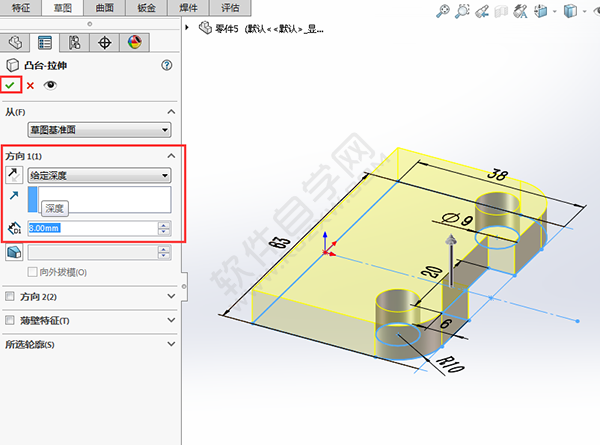

第4步、然后退出草圖,凸臺拉伸設置,方向給定深度為8mm,點擊確定。

solidworks怎么繪制軸承底坐零件

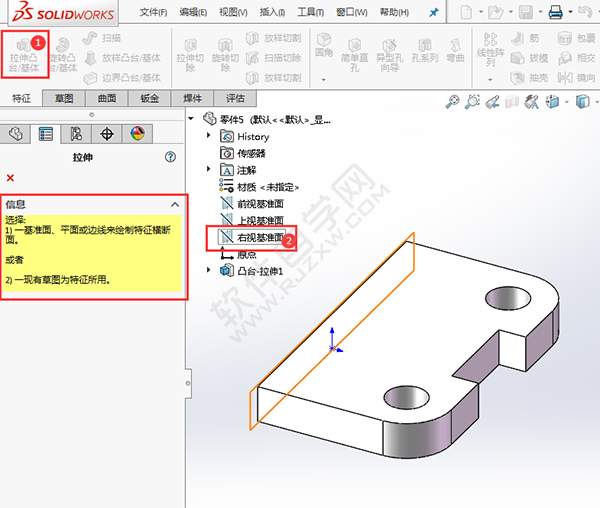

第5步、點擊拉伸凸臺基體工具,點擊右視基準面,效果如下:

solidworks怎么繪制軸承底坐零件

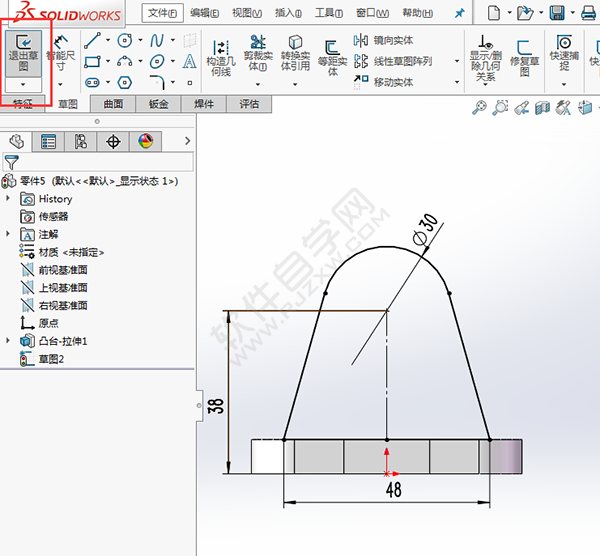

第6步、然后在右視基準面上,繪制下面的草圖出來。效果如下:

solidworks怎么繪制軸承底坐零件

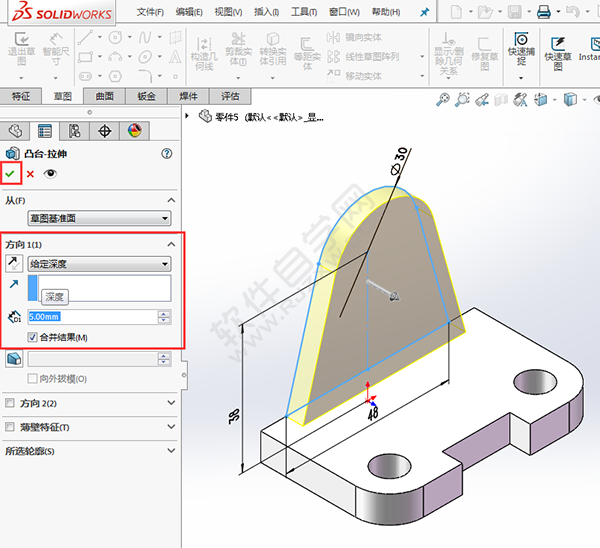

第7步、然后退出草圖,凸臺拉伸設置方向給定深度為5mm,點擊確定。

solidworks怎么繪制軸承底坐零件

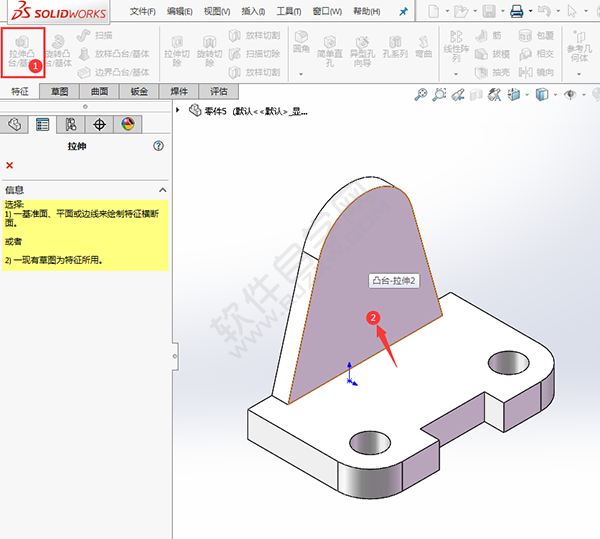

第8步、點擊拉伸凸臺基體工具,點擊實體的基準面,效果如下:

solidworks怎么繪制軸承底坐零件

第9步、然后在實體基準面上,繪制下面的草圖出來。效果如下:

solidworks怎么繪制軸承底坐零件

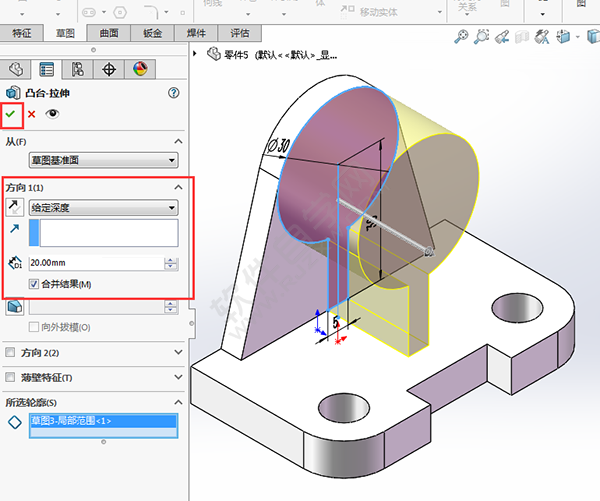

第10步、然后退出草圖,凸臺拉伸設置方向給定深度為20mm,點擊確定。

solidworks怎么繪制軸承底坐零件

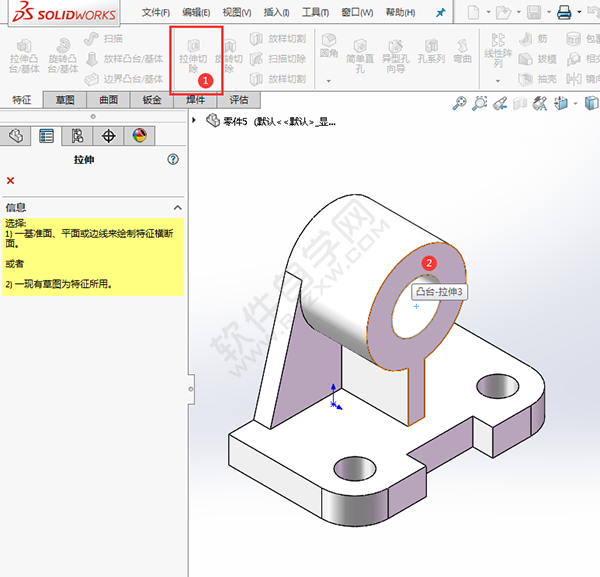

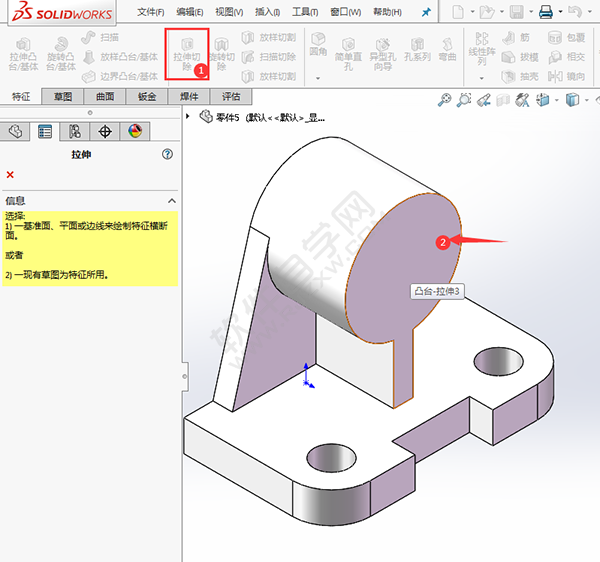

第11步、點擊拉伸切除工具,點擊實體的基準面,效果如下:

solidworks怎么繪制軸承底坐零件

第12步、然后在實體基準面上,繪制下面的直徑為15的圓出來。效果如下:

solidworks怎么繪制軸承底坐零件

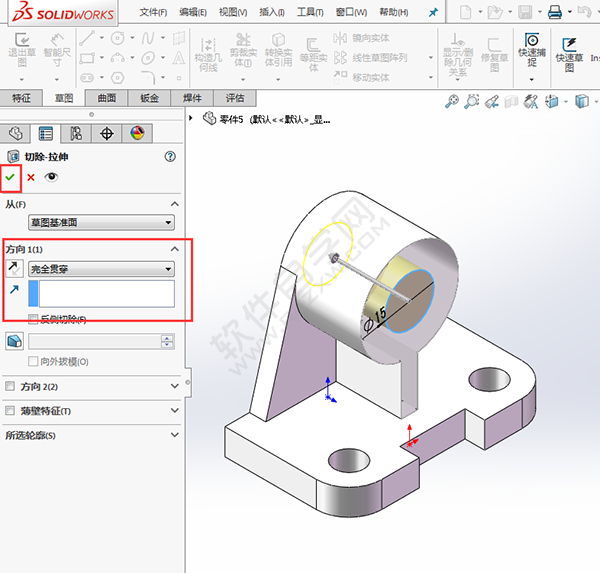

第13步、然后退出草圖,切除拉伸設置方向?yàn)橥耆灤c(diǎn)擊確定。

solidworks怎么繪制軸承底坐零件

第14步、點擊拉伸切除工具,點擊實體的基準面,效果如下:

solidworks怎么繪制軸承底坐零件

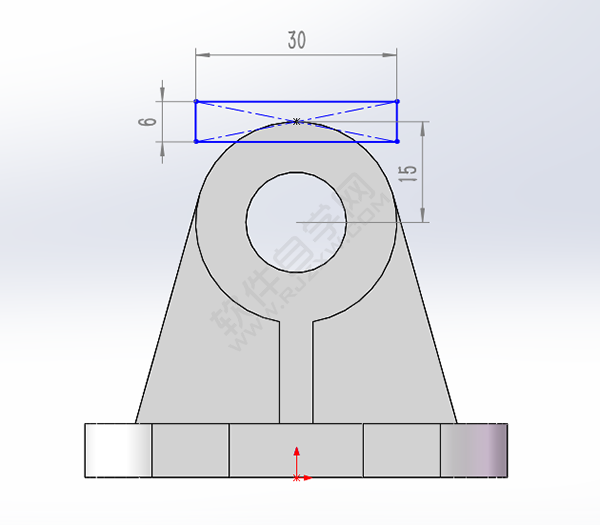

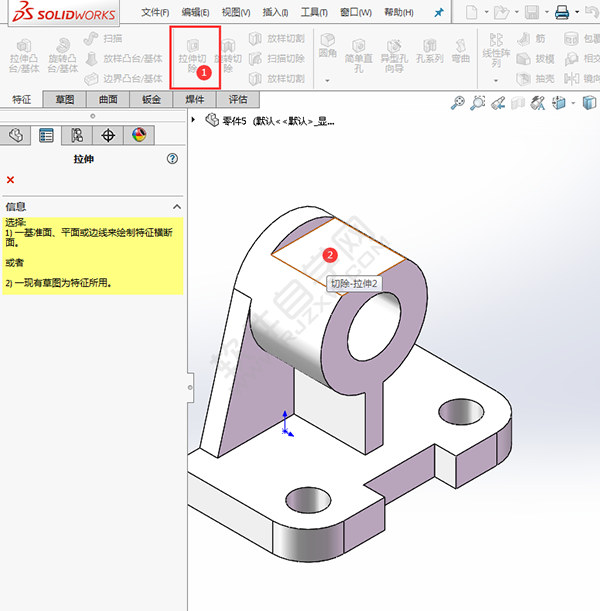

第15步、然后在實體基準面上,繪制下面的矩形出來。效果如下:

solidworks怎么繪制軸承底坐零件

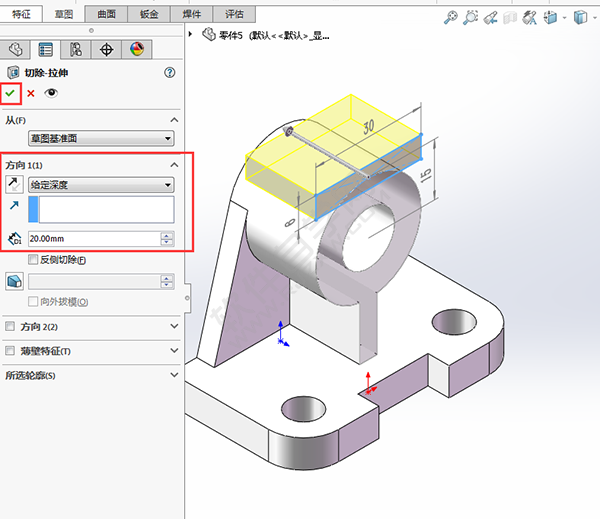

第16步、然后退出草圖,切除拉伸設置方向?yàn)榻o定深度為20mm,點擊確定。

solidworks怎么繪制軸承底坐零件

第17步、點擊拉伸切除工具,點擊實體的基準面,效果如下:

solidworks怎么繪制軸承底坐零件

第18步、然后在實體基準面上,繪制下面的直徑為12的圓出來。效果如下:

solidworks怎么繪制軸承底坐零件

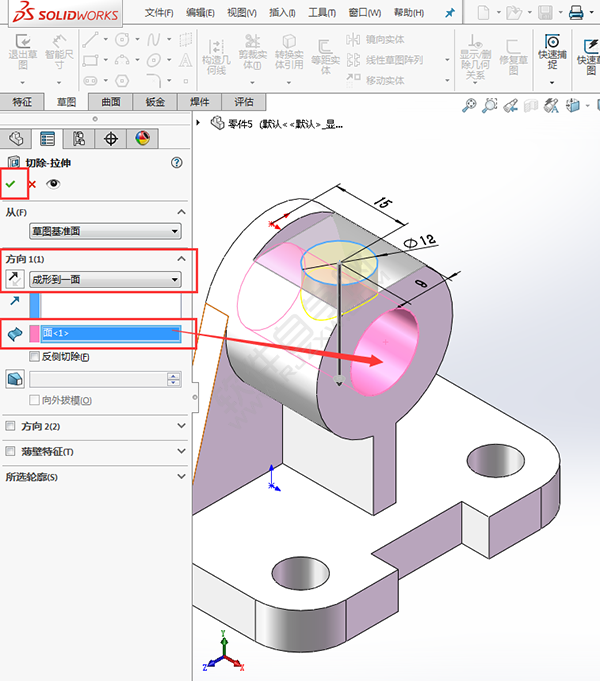

第19步、然后退出草圖,切除拉伸設置方向?yàn)槌尚蔚揭幻妫x擇內圓面,點擊確定。

solidworks怎么繪制軸承底坐零件

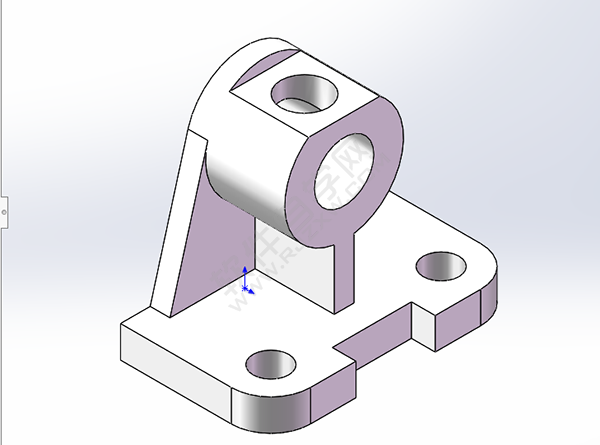

這樣零件就繪制好了。

以上就是solidworks怎么繪制軸承底坐零件,希望大家喜歡,請繼續關注好吧啦網。
