下面給大家介紹的是CAD怎么畫Y形過濾器圖例的方法，具體畫法步驟操作如下：

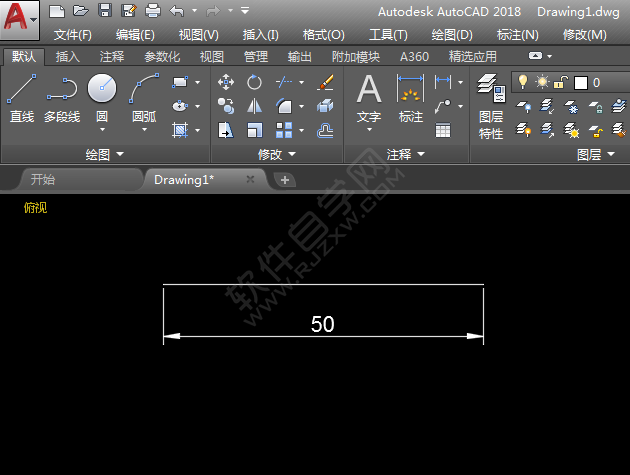

1、打開CAD軟件，新建空白文檔，點擊直線工具，繪制一個長50mm的直線。

2、再使用直線工具，在中點向上下繪制各10mm的直線。

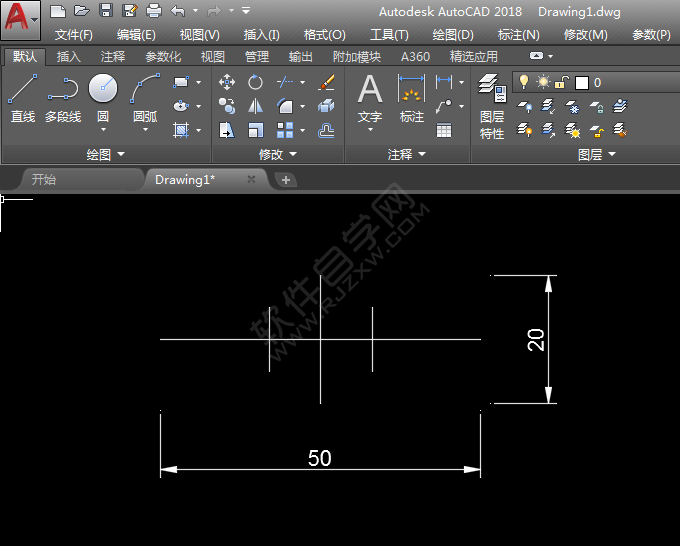

3、同樣繪制兩條直線為10mm的直線，效果如下：

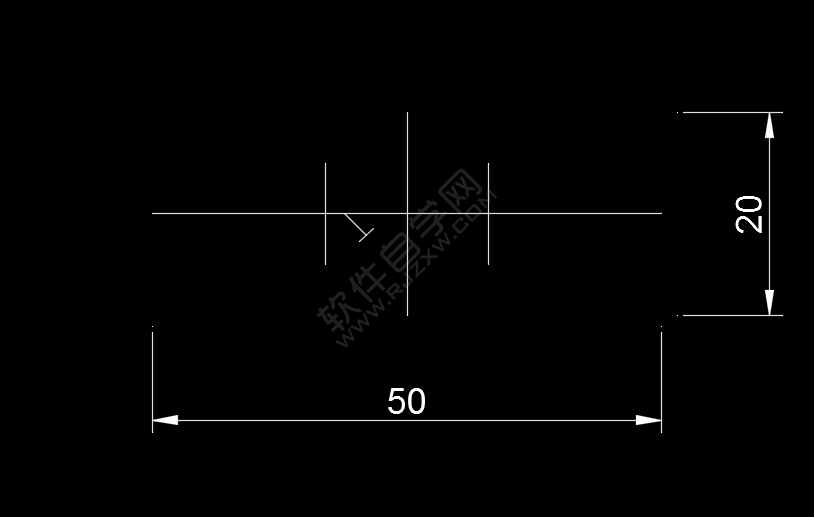

4、然后再繪制兩條斜線出來，效果如下：

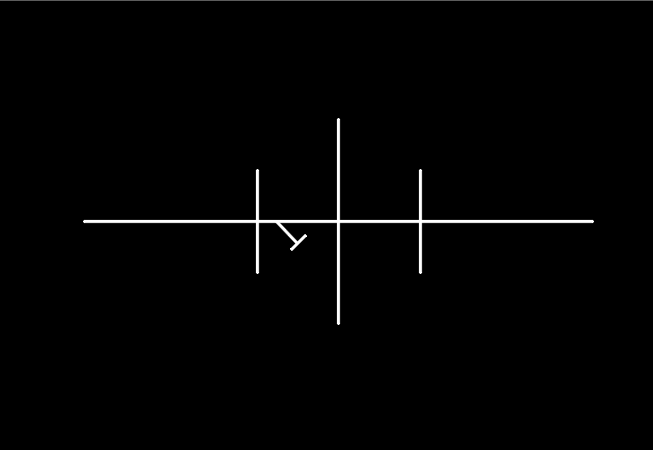

5、Y形過濾器圖例畫好了，給它加一下即可。

以上就是CAD怎么畫Y形過濾器圖例，希望大家喜歡，請繼續關注好吧啦網。
