CAD2020中LENGTHEN命令是什么意思怎么用？下面給大家詳細介紹的用義，還有它用法。希望能幫助到大家！

更改對象的長度和圓弧的包含角。

命令圖標

可以將更改指定為百分比、增量或最終長度或角度。使用 LENGTHEN 即使用 TRIM 和 EXTEND 其中之一。

將顯示以下提示：

對象選擇

顯示對象的長度和包含角（如果對象有包含角）。

LENGTHEN 命令不影響閉合的對象。選定對象的拉伸方向不需要與當前用戶坐標系 (UCS) 的 Z 軸平行。

增量

以指定的增量修改對象的長度，該增量從距離選擇點最近的端點處開始測量。差值還以指定的增量修改圓弧的角度，該增量從距離選擇點最近的端點處開始測量。正值擴展對象，負值修剪對象。

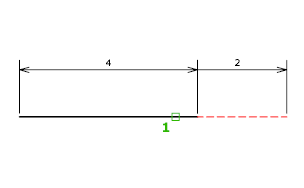

長度差值

以指定的增量修改對象的長度。

角度

以指定的角度修改選定圓弧的包含角。

百分?jǐn)?shù)

通過指定對象總長度的百分?jǐn)?shù)設定對象長度。

全部

通過指定從固定端點測量的總長度的絕對值來設定選定對象的長度。“全部”選項也按照指定的總角度設置選定圓弧的包含角。

總長度

將對象從離選擇點最近的端點拉長到指定值。

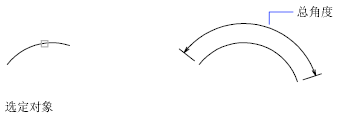

角度

設定選定圓弧的包含角。

動態

打開動態拖動模式。通過拖動選定對象的端點之一來更改其長度。其他端點保持不變。

以上就是CAD2020中LENGTHEN命令是什么意思怎么用？，希望大家喜歡，請繼續關注好吧啦網。
