在曲線構造期間，使用創建自動判斷約束選項打開自動判斷幾何約束。默認情況下，此選項是打開的，并且它會創建您在自動判斷約束和尺寸對話框中選擇的幾何約束。此選項的設置隨部件文件中的每個草圖一起存儲。

如果您關閉此選項，則可以在工作時使用幾何約束，但實際的幾何約束不存儲在您的草圖中。在以下情況下，請考慮關閉此選項：

您有一個較大且復雜的草圖，并且您不想存儲所有的幾何約束。

您想使用自己的幾何約束而不是使用 NX 自動判斷的幾何約束來記錄設計意圖。

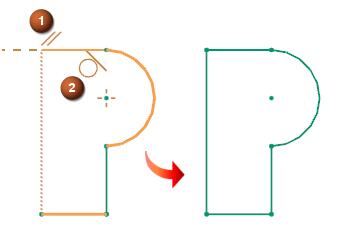

在以下示例中，創建自動判斷約束選項已關閉。在創建曲線期間，平行 (1) 幾何約束和相切 (2) 幾何約束均可用，但在完成曲線時，不會創建幾何約束。

提示

要在選擇曲線末端之前鎖定預覽的幾何約束，單擊鼠標中鍵。

要繪制草圖曲線而不創建幾何約束，按住 Alt 鍵以臨時禁用以下選項：

自動判斷約束選項

草圖輔助線

捕捉點

位于何處？

命令查找器

創建自動判斷約束
