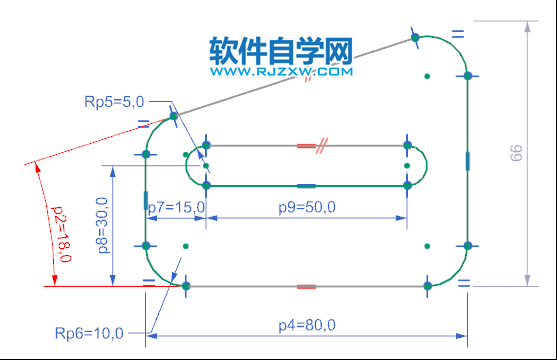

下面給大家分享的是UGNX10.0約束條件的介紹，希望能幫助到大家！ 如果啟用創建自動判斷約束選項，NX 會在約束草圖時檢測以下條件之一：

欠約束的幾何對象

如果沒有足夠的約束或尺寸，NX 將在默認情況下添加自動創建的尺寸，以標注需要更多信息的位置。狀態消息會通知您草圖何時受到完全約束，或使用了多少自動標注尺寸來完全約束草圖。

過約束的幾何對象

應用的約束數量超出控制草圖所需的數量時，草圖會變得過約束。此時，幾何體及其關聯的尺寸會更改為過約束對象顏色。

沖突的約束

應用的約束可能會彼此沖突。沖突約束及關聯的幾何體會以過約束對象顏色顯示。NX 顯示上一次解算條件下的草圖。

要修復沖突約束，可使用關系瀏覽器命令。

在草圖任務環境中，可使用延遲評估命令來延遲草圖評估，直到執行以下操作之一：

關閉延遲評估選項。

選擇草圖組中的評估。

退出草圖任務環境。
