下面給大家介紹的是UG目標體不存在時怎么創建正孔的方法，希望能幫助到大家！

本示例展示如何在創建目標體之前創建正孔。

1.

選擇文件選項卡→打開 。

加載一個能夠圍繞中心軸旋轉的草圖截面。

2.

選擇主頁選項卡→特征組→孔 。

3.

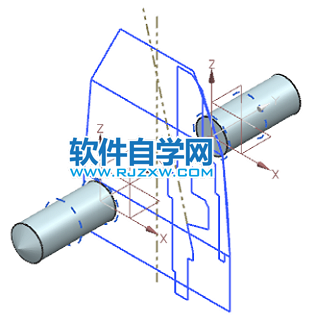

使用基準坐標系原點在草圖的兩個反面創建兩個單獨的孔特征，以便使它們定位。

對于每個孔，使用這些參數使其成為正孔：

選擇除孔系列以外的任何孔類型。

在方向組中，將孔方向選項設置為沿矢量 ，并為該孔指定方向。

在布爾組中，從布爾列表中選擇無。

4.

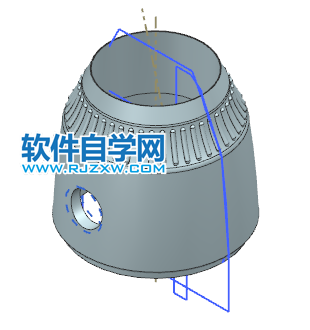

創建一個使兩個正孔相交的實體。

在本示例中，實體是通過旋轉草圖截面并添加圓角和細節特征創建的。

5.

使用孔對話框編輯每個正孔：

在布爾組中，從布爾列表中選擇減去 。

當選擇體 處于活動狀態時，為孔選擇作為目標的目標體。

單擊確定。

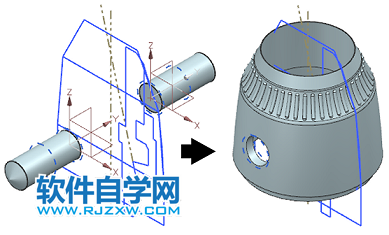

每個正孔的空間體從目標體中減去。

以上就是UG目標體不存在時怎么創建正孔，希望大家喜歡，請繼續關注好吧啦網。
