solidworks2020怎么使用切割清單排序選項，下面給大家詳細介紹。 您可以收集相同實體，并選擇要在排序中排除的面和特征。 此選項收集切割清單項目文件夾中的所有實體，這些實體幾何圖形相同，但是由不同的特征生成。例如，由拉伸或旋轉特征創建的圓柱，它們在體積上相同。要使用切割清單排序：

打開模型。

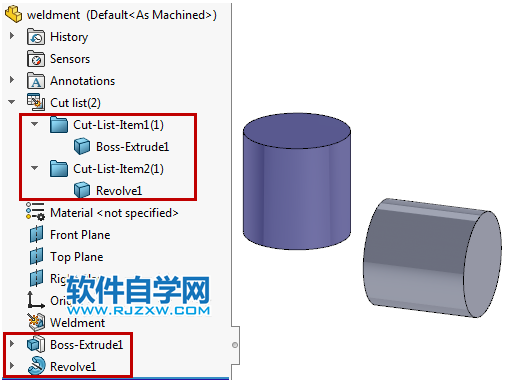

在此模型中，拉伸 1 和旋轉 1 實體有相同體積，但出現在單獨的切割清單項目文件夾中。

單擊工具 > 選項 > 文檔屬性 > 焊件。在切割清單選項下，選擇自動創建切割清單。 您必須啟用此選項來排序切割清單。 您也可以右鍵單擊切割清單文件夾的頂層，然后單擊自動創建切割清單來啟用此選項。在切割清單選項下，選擇收集相同實體。您也可以右鍵單擊 FeatureManager 設計樹中的切割清單文件夾頂層，然后單擊切割清單排序選項。 在排序選項中，選擇收集相同實體。單擊。要保留文檔屬性對話框中的收集相同實體選項，請使用選定的選項創建模板。 當您使用此模板創建新的焊件零件時，軟件會自動檢查切割清單項目文件夾中的相同實體。

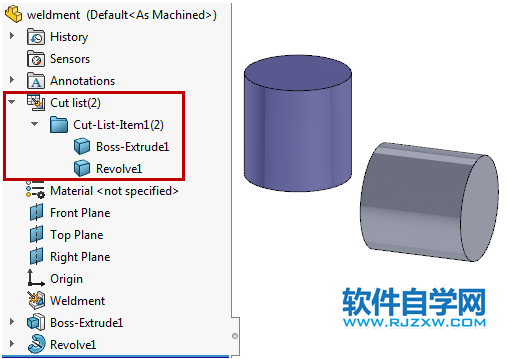

兩個實體均出現在相同的切割清單項目文件夾中。
