順斜坡向下翻滾的木桶用SolidWorks制作

瀏覽:152日期:2023-11-16 10:47:14
下面給大家介紹的是順斜坡向下翻滾的木桶用SolidWorks制作,具體操作步驟如下:

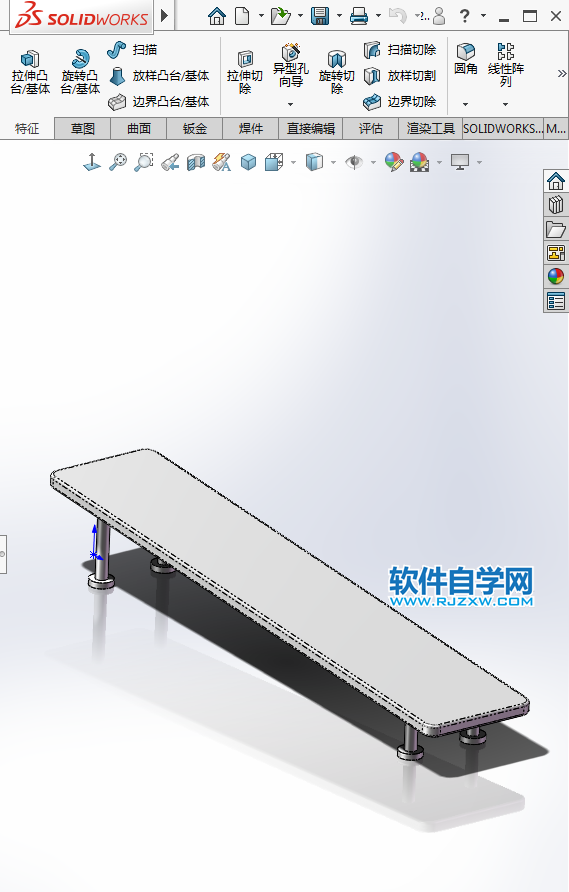

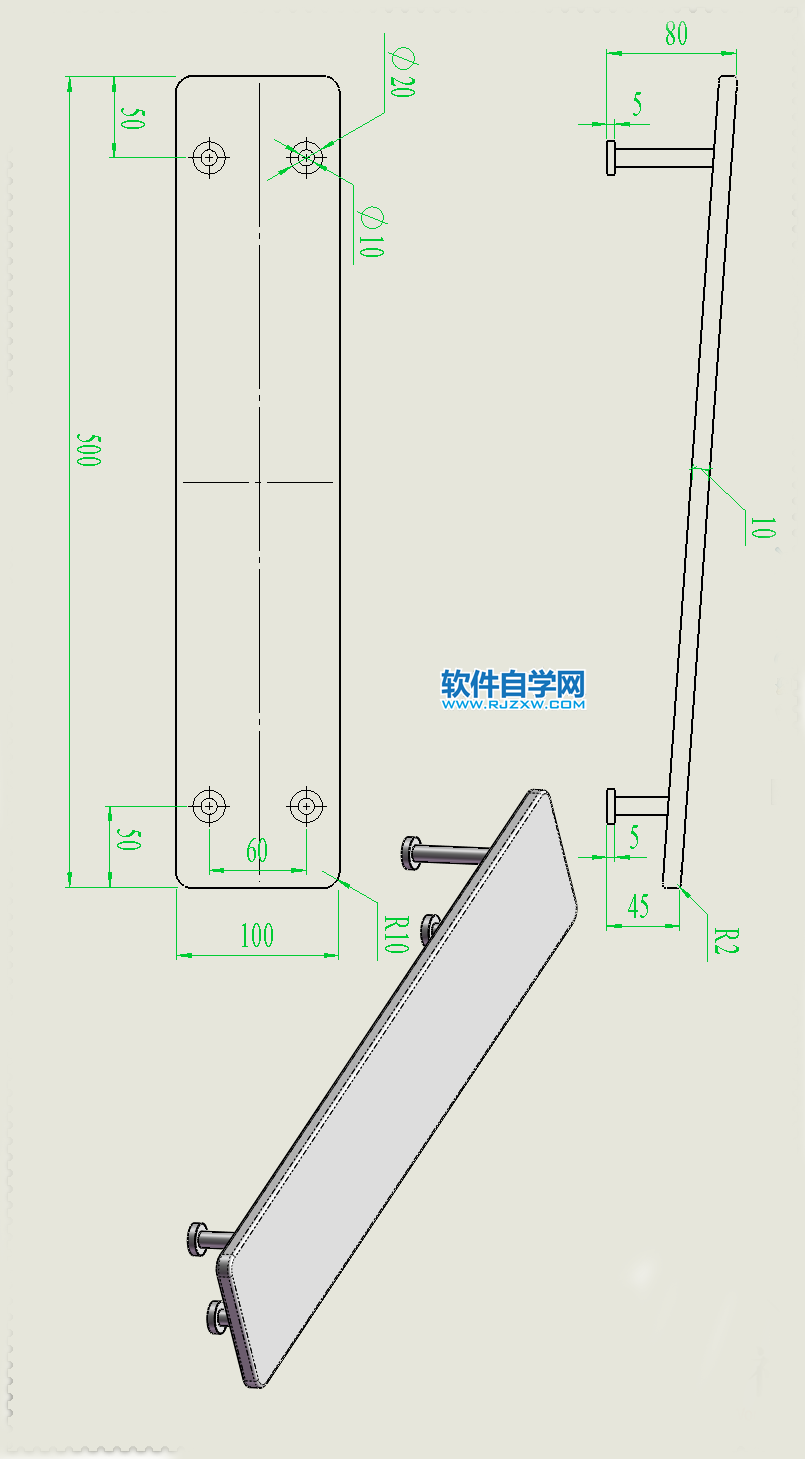

零件二:斜坡

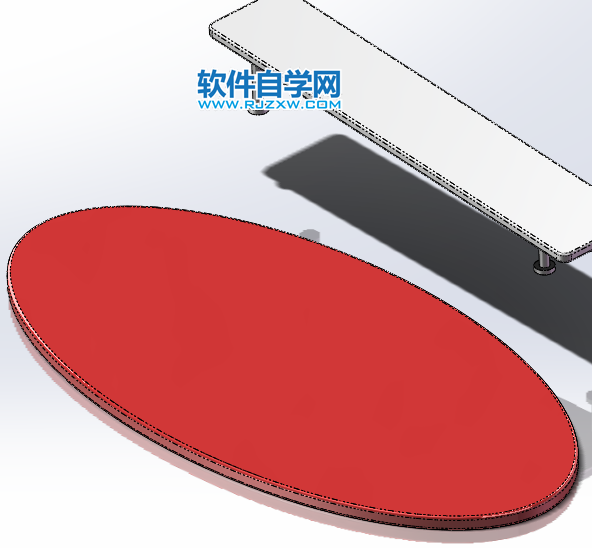

順斜坡向下翻滾的木桶用SolidWorks制作 順斜坡向下翻滾的木桶用SolidWorks制作 順斜坡向下翻滾的木桶用SolidWorks制作 1.【裝配體】插入橢圓底座和斜坡。(底座固定狀態)

順斜坡向下翻滾的木桶用SolidWorks制作

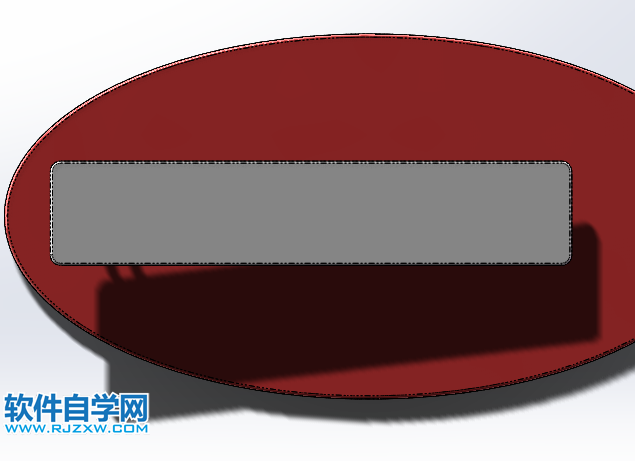

3.把斜坡移動到橢圓中間、靠左。(也可以用兩個零件的基準面重合)

順斜坡向下翻滾的木桶用SolidWorks制作

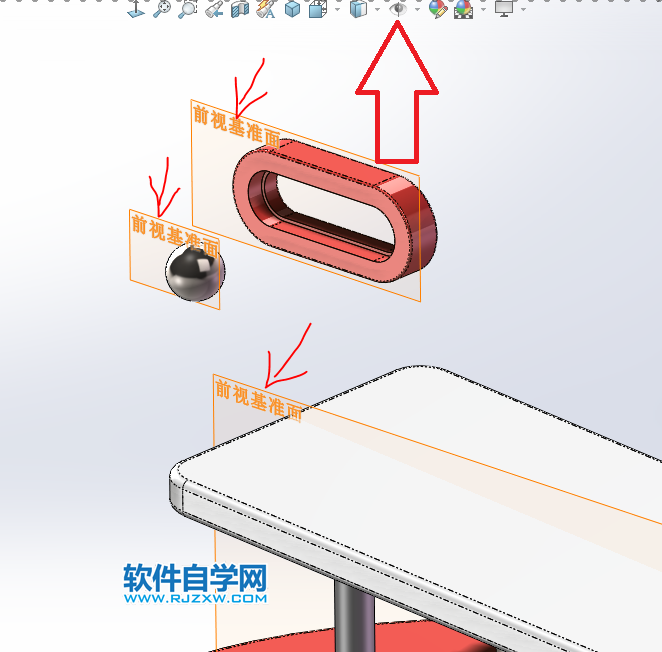

5.插入滾筒、鐵球,并顯示三個零件的基準面。

順斜坡向下翻滾的木桶用SolidWorks制作

7.鐵球與滾筒添加【同軸心配合】。(這個配合一會要壓縮或刪掉)

順斜坡向下翻滾的木桶用SolidWorks制作

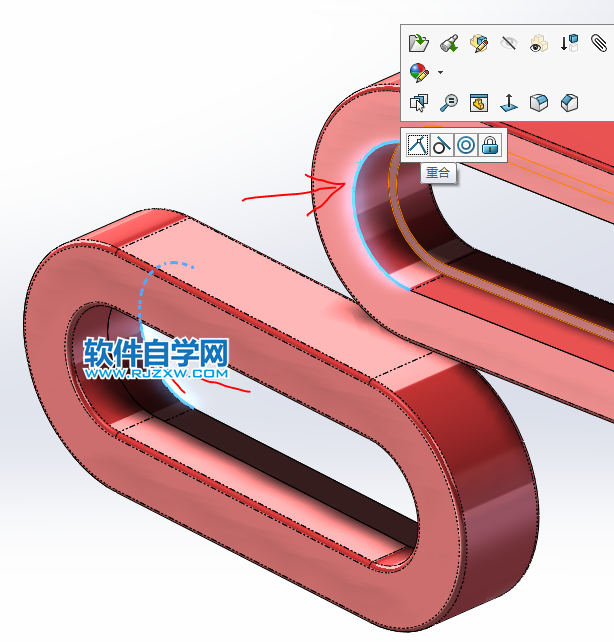

9.圓邊線【重合配合】。

順斜坡向下翻滾的木桶用SolidWorks制作

11.移動滾筒位置,也可以與斜坡添加一個【平行配合】然后再刪掉。

順斜坡向下翻滾的木桶用SolidWorks制作

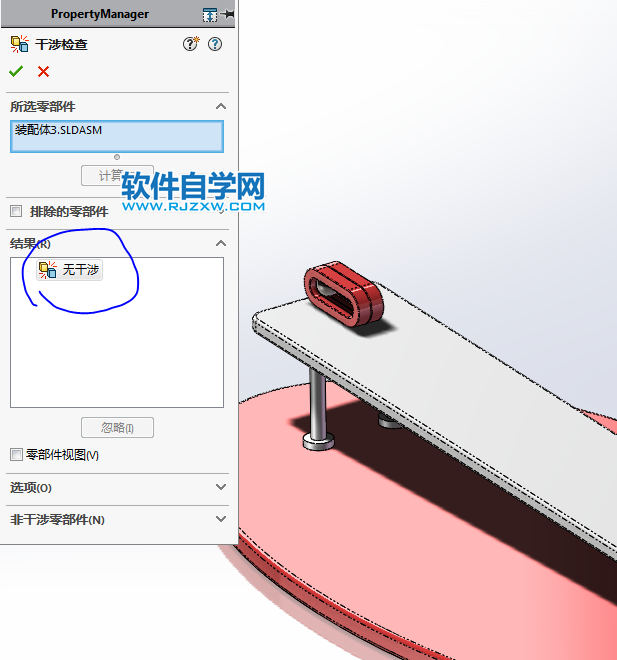

13.【干涉檢查】無干涉。

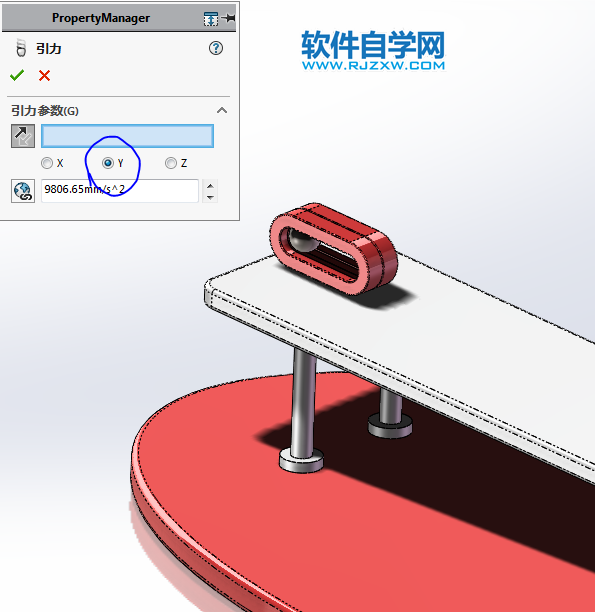

順斜坡向下翻滾的木桶用SolidWorks制作 14.新建【運動算例】,選擇:基本運動,添加【引力】。

順斜坡向下翻滾的木桶用SolidWorks制作

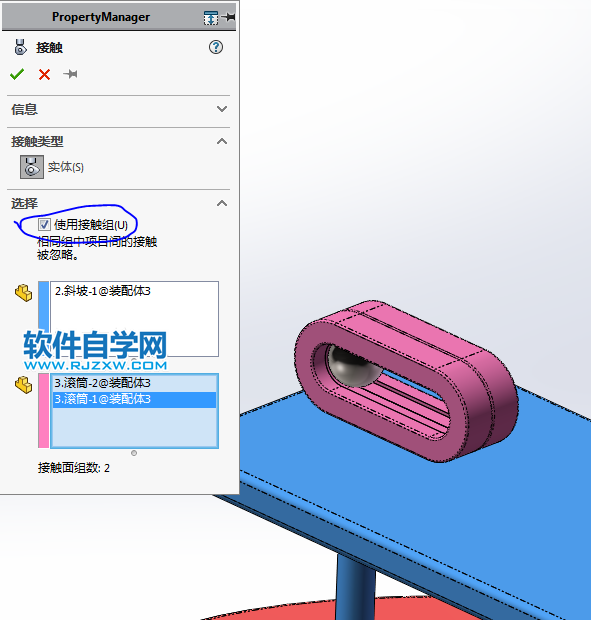

16.【接觸】使用接觸組:斜坡和兩個滾筒 。

順斜坡向下翻滾的木桶用SolidWorks制作

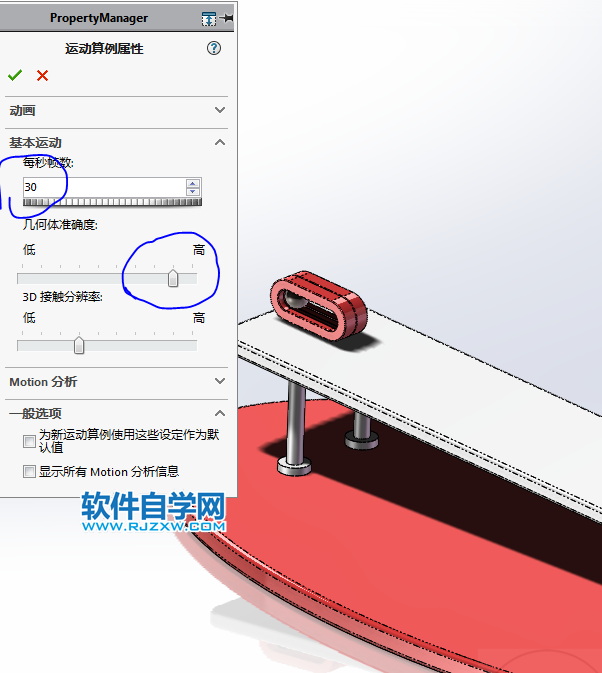

18.【運動算例屬性】幾何體準確度:高。

順斜坡向下翻滾的木桶用SolidWorks制作
