SolidWorks畫一根絲杠
瀏覽:166日期:2023-11-16 09:04:26
下面給大家介紹的SolidWorks畫一根絲杠,具體操作步驟如下:

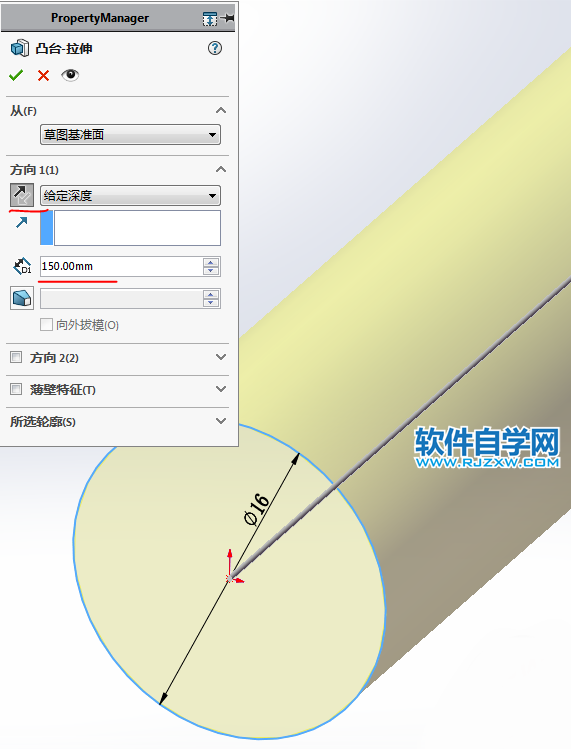

1.【拉伸凸臺】在【前視基準面】畫一個圓,直徑:16 ,給定深度:150 ,反向。

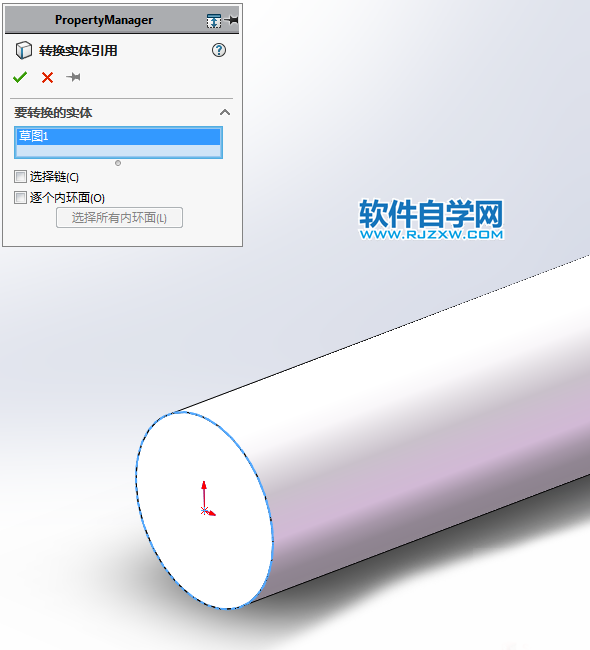

2.還是在【前視基準面】草繪圖形,【轉換實體引用】圓。

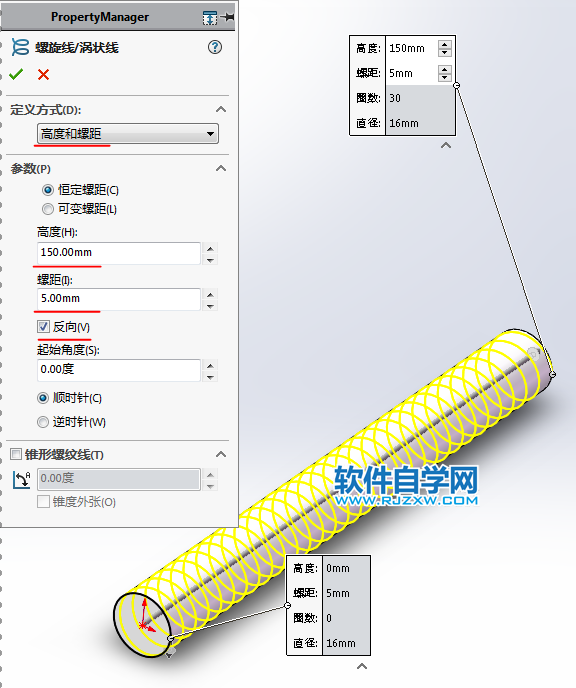

3.【螺旋線】高度和螺距,高度:150 ,螺距:5 。

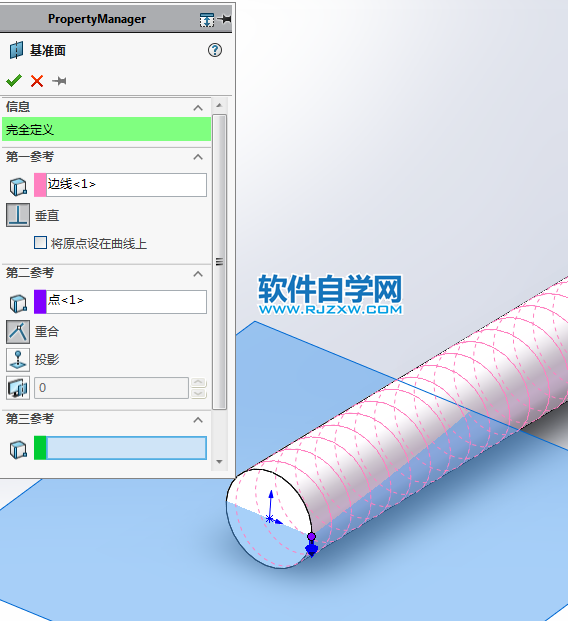

4.【基準面】參考:螺旋線和端點。

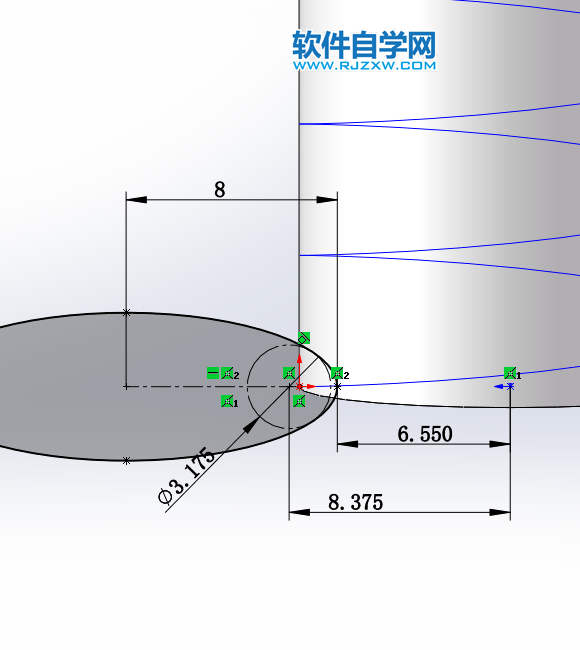

5.在【基準面1】上草繪圖形,畫:圓、橢圓,添加相切。

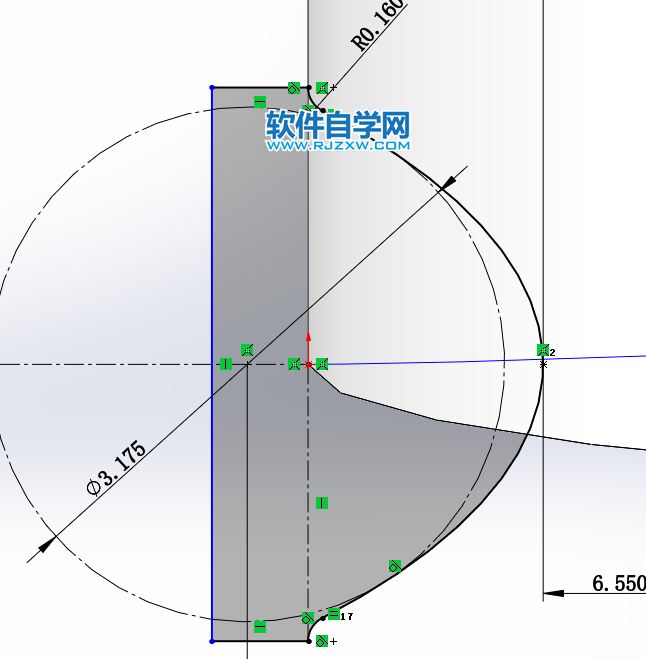

5-1.畫兩個圓角,剪裁橢圓。(畫圓角時邊線總是選不中,目前只能退出草繪,再重新進入草圖,才能選中;或者:【轉換實體引用邊線】,方便選擇邊線)

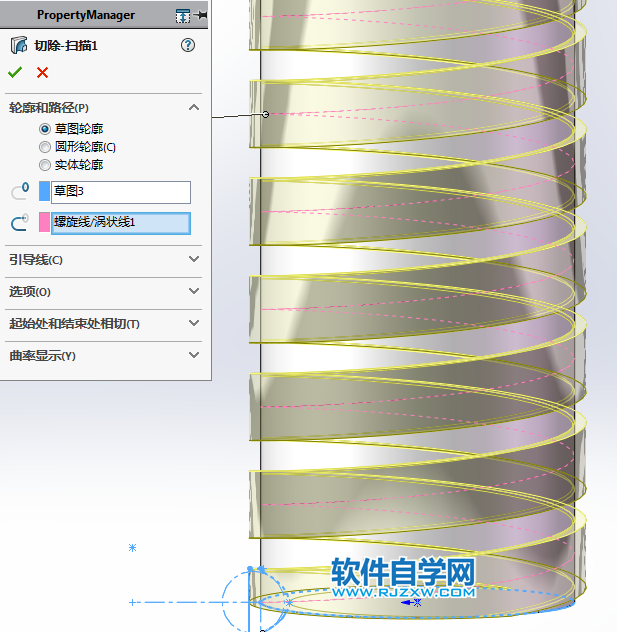

6.【掃描切除】輪廓:橢圓,路徑:螺旋線。
以上就是SolidWorks畫一根絲杠,希望大家喜歡,請繼續關注好吧啦網。
