下面給大家介紹的是solidworks怎么使用中心線生成半徑和直徑尺寸，具體操作步驟如下：

您可以生成多個半徑或直徑尺寸，而不用每次都選擇中心線。這種類型的尺寸定義有助于您為需要幾項直徑尺寸的旋轉幾何體生成草圖。

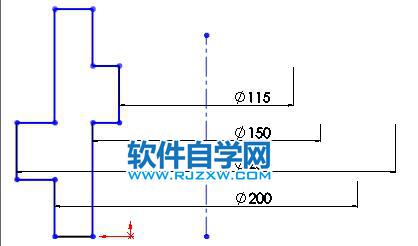

多個半徑尺寸 多個直徑尺寸1、在具有中心線以及直線或點的草圖中，單擊 智能尺寸 （尺寸/幾何關系工具欄）或單擊 工具 > 尺寸 > 智能。2、選擇中心線以及直線或點。3、要生成半徑，請將指針移到中心線近端。要生成直徑，請將指針移到中心線遠端。4、單擊以放置尺寸。5、對半徑尺寸，指針變為 ，對直徑尺寸，指針變為 。6、選取草圖中的其它直線或點，以生成其它尺寸。 以上就是solidworks怎么使用中心線生成半徑和直徑尺寸，希望大家喜歡，請繼續關注好吧啦網。
