CAD2022怎么畫二維實例圖一

瀏覽:125日期:2023-11-11 13:54:33

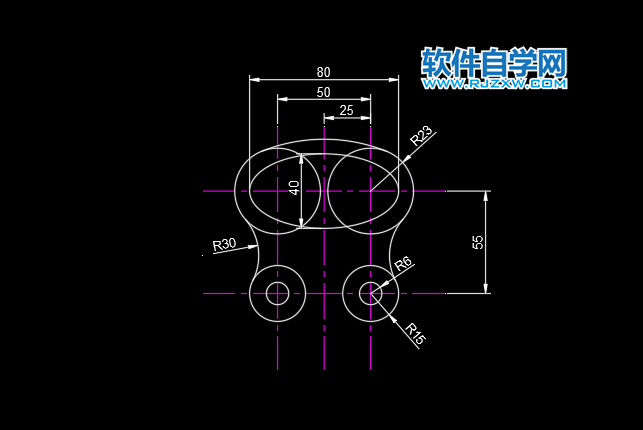

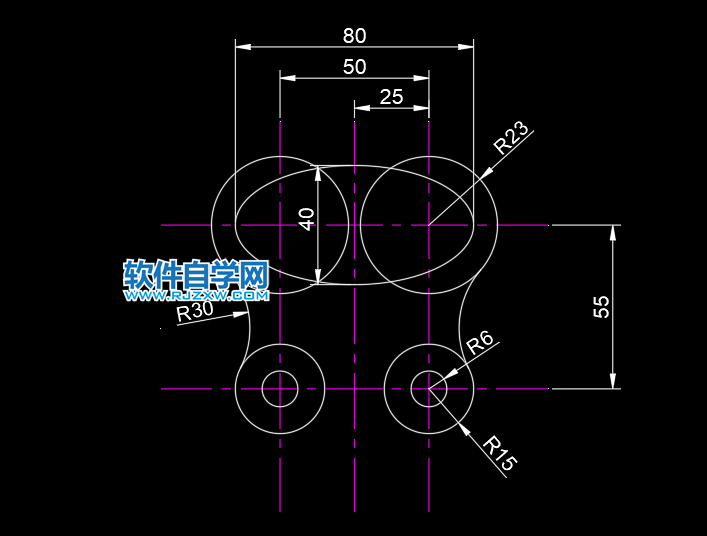

下面給大家分享的是通過CAD的圓形,橢圓,倒圓角,直線來完成下面的CAD2022二維實例圖。希望能幫助到大家!

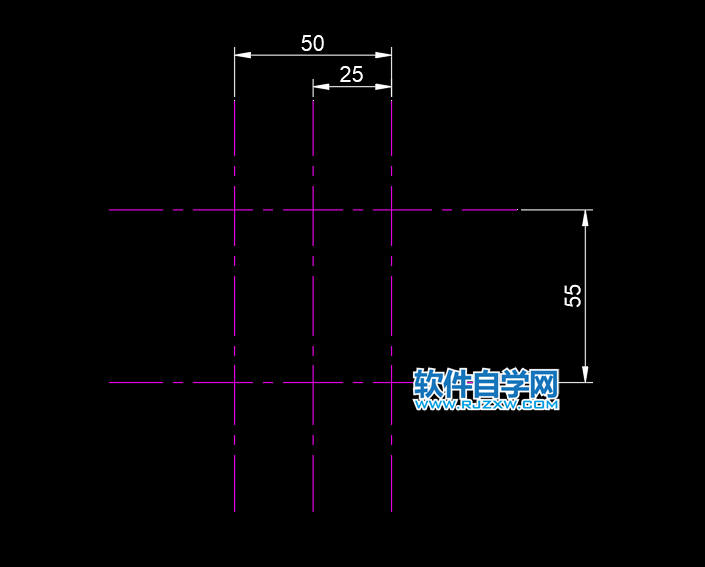

1、打開CAD2022軟件,繪制下面的輔助線出來。

CAD2022怎么畫二維實例圖一

2、然后在輔助線上,繪制下面四個小圓出來。

CAD2022怎么畫二維實例圖一

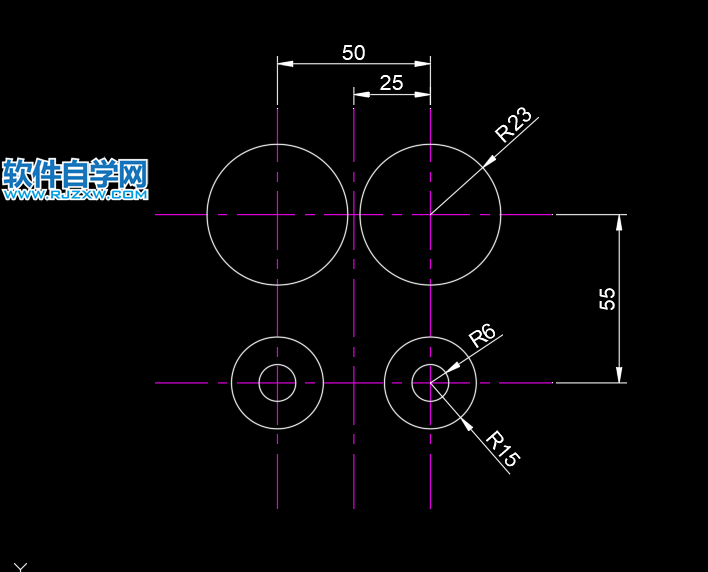

3、然后在上面繪制二個大圓出來。

CAD2022怎么畫二維實例圖一

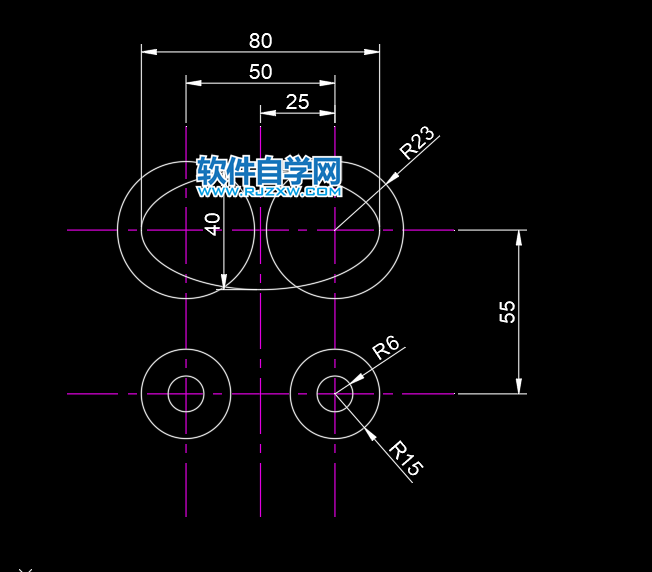

4、再繪制下面的橢圓出來,80x40的橢圓。

CAD2022怎么畫二維實例圖一

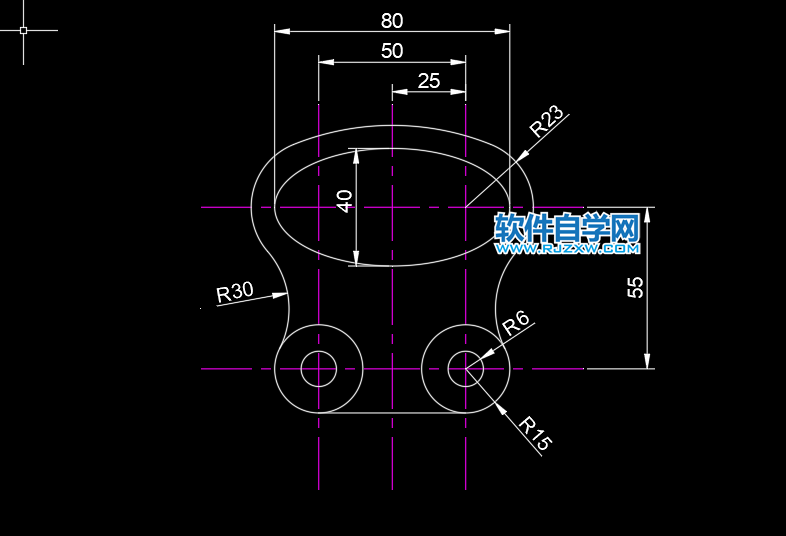

5、然后再繪下面的圖形進行倒圓角處理。效果如下:

CAD2022怎么畫二維實例圖一

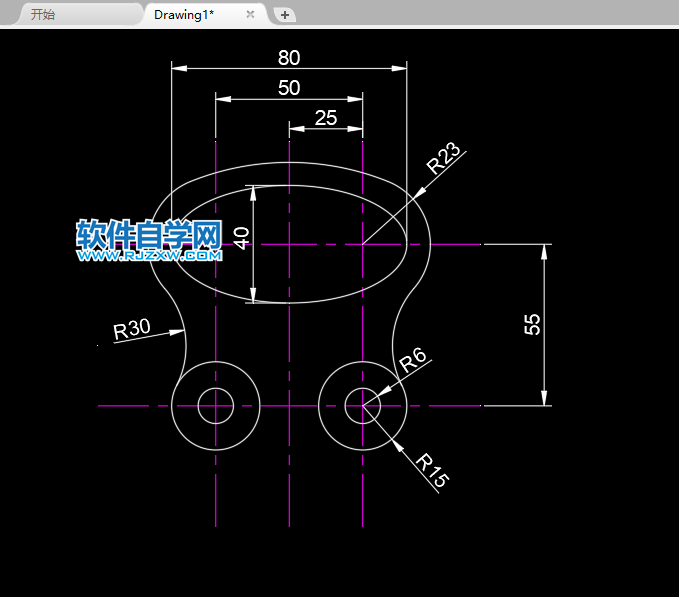

6、然后再繪制上面的相切,相切圓出來,并修剪一下。

CAD2022怎么畫二維實例圖一

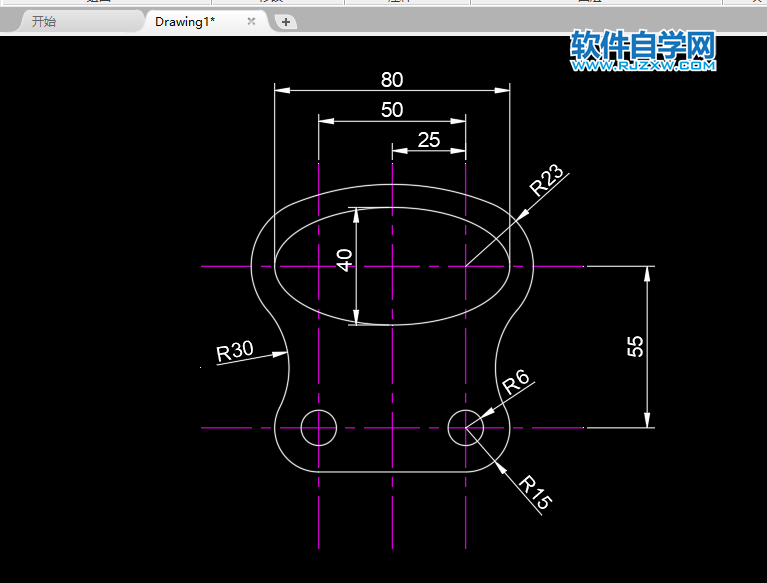

7、然后把不要的部分進行修剪掉。效果如下:

CAD2022怎么畫二維實例圖一

8、在下面的小圓上,繪制一條直線出來。效果如下:

CAD2022怎么畫二維實例圖一

9、然后再是進行修剪不要的部分。效果如下:

CAD2022怎么畫二維實例圖一

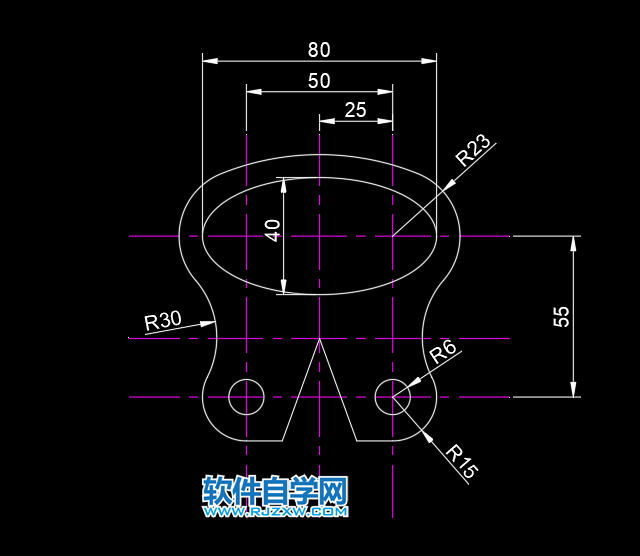

10、然后再繪制二條斜線出來,角度為對稱角度40度。

CAD2022怎么畫二維實例圖一

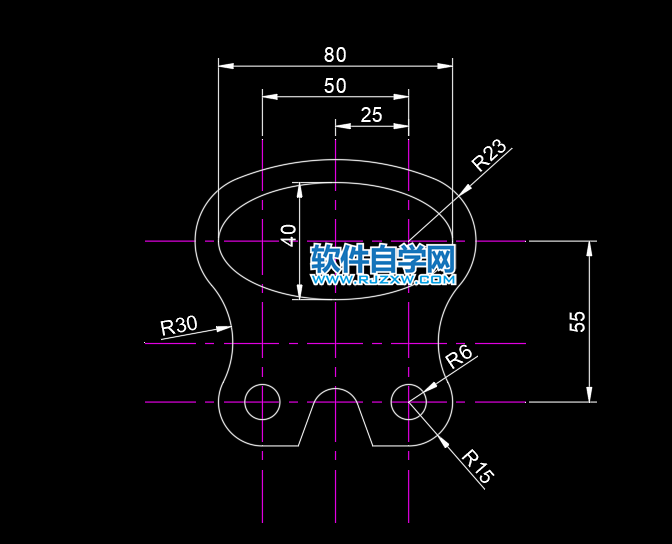

11、然后再給角進行倒8的圓角,效果如下:

CAD2022怎么畫二維實例圖一

以上就是CAD2022怎么畫二維實例圖一,希望大家喜歡,請繼續關注好吧啦網。
