為了更好地表現出數據之間的聯系，我們經常使用柱形圖、餅圖來展示多維數據。不過這些圖表最多只能展示二維數據，如果需要展示三維數據，此時可以使用Excel的矩陣圖來實現。

小提示：什么是矩陣圖?

從多維問題的事件中，找出成對的因素，排列成矩陣圖，然后根據矩陣圖來分析問題，從而綜合多種指標進行判斷的一種多維可視圖表。比如常見的波士頓圖、麥肯錫矩陣分析法使用的都是矩陣圖。

一般我們對每種產品的判定，經常要根據市場占有率、增長率和利潤總額來進行綜合判斷。如下表分別是A、B、C、D四種產品對應的指標數據，其中不同產品的判斷標準如下：

明星產品——高增長率、高市場占有率

現金牛產品——低增長率、高市場占有率

問題產品——高增長率、低市場占有率

一般產品——低增長率、低市場占有率

為了更加直觀看出某種產品符合什么標準，現在通過矩陣圖表就可以快速對產品性質進行比對(圖1)。

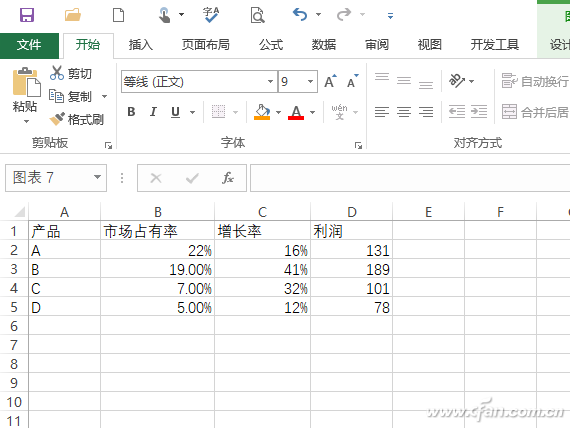

圖1 利潤指標數據

Excel相關攻略推薦:

Excel設置行高的兩種操作方式

Excel實現一個單元格打兩排字具體操作方法

Excel設置不能輸入空格的列的操作方法

選中實例中的數據，點擊“插入→圖表→所有圖表→XY散點圖”，選擇其中的“氣泡圖→增長率”，在表中插入一個常規的氣泡圖表(圖2)。

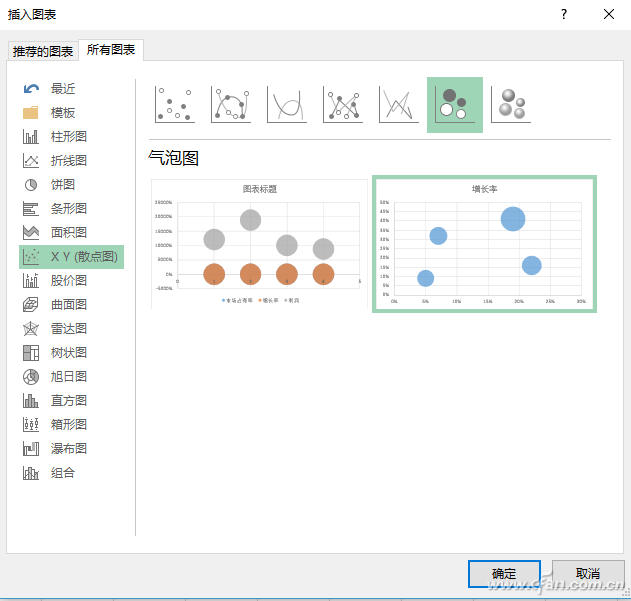

圖2 插入氣泡圖表

選中表示A產品的氣泡圖標，點擊菜單欄的“圖表工具→設計→選擇數據“，在打開的窗口勾選A產品，點擊“編輯”，在打開的編輯窗口依次進行如下設置：

系列名稱選擇A2(即A產品的名稱)，X軸系列值選擇C2(即增長率數值)，Y軸系列數值選擇B2(即市場占有率數值)，系列氣泡大小選擇D2(即利潤數值)。

這樣我們通過一個氣泡結合X軸、Y軸，可以表示A產品對應的的三個指標數值(圖3)。

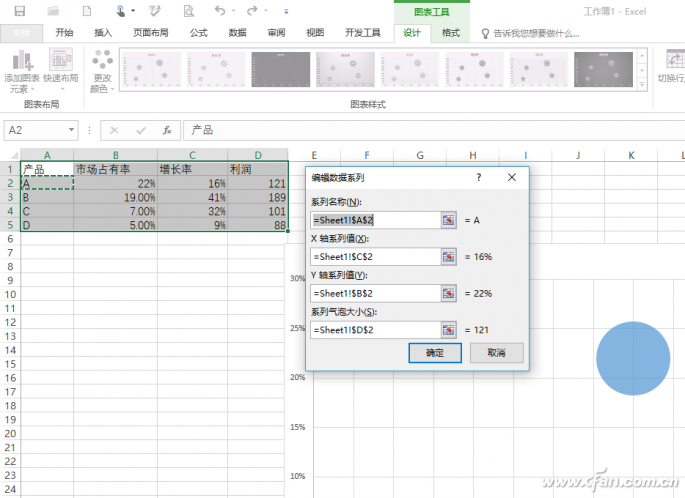

圖3 編輯數據

操作同上，依次添加B、C、D產品的數值氣泡，這樣在一個坐標平面圖中，使用不同的氣泡就可以表述不同產品的三個指標數值。為了方便進行識別，選中氣泡，右擊選擇“填充“，依次為其填充不同的顏色進行區分(圖4)。

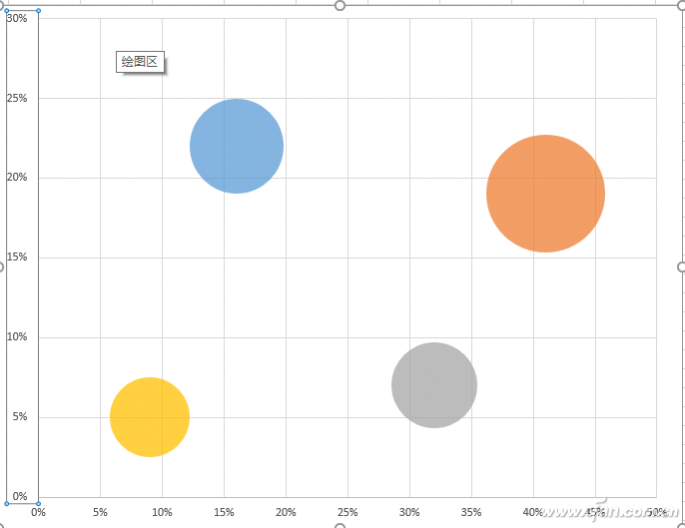

圖4 為氣泡填充顏色

為了使得最終矩陣圖可以更直觀地表示出產品的特性，這里需要對坐標軸的數據進行設置。比如縱坐標表示的是市場占有率，案例中最大值是22%，可以將最大值設置為25%。選中縱坐標右擊選擇“設置坐標軸格式“，將其最大值設置為0.25(如果有負數，則需將最小值設置為對應的負數)。同理設置橫坐標的數值，這樣調整后可以讓產品的分布更加均勻(圖5)。

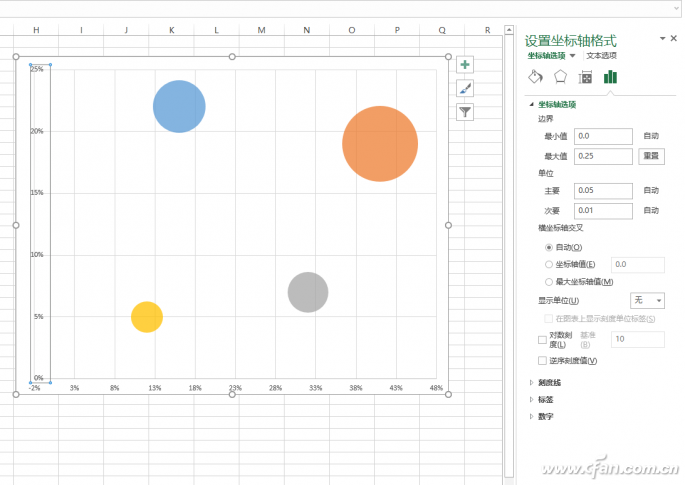

圖5 調整坐標數值

小提示：

很多數據都可以通過矩陣圖表來進行多維的展示，這里需要注意的是，采用四象限的方式展示多維數據時，一定要先規劃好分類的標準(如上例的產品分類)，同時使用合適的坐標刻度使得氣泡的分布更為均勻。比如一些數據的數據值跨度在幾個數量級，如果Y軸刻度使用常規的設置，數據起伏很大不方便在矩陣圖中展示，此時就可以將坐標軸的刻度設置為“對數值”即可，大家可以根據實際數據情況進行設置。

因為后續操作需要在這個氣泡的圖標上疊加矩陣，因此還需要對圖表進一步優化。右擊圖表選擇“設置網格線格式”，將其設置為“無線條”，繼續選中橫向線條也設置為“無線條”，去除網格線的顯示，同時為氣泡添加數據標簽和坐標文字說明。最后將圖表的背景設置為“無填充”，方便后續矩陣圖片作為其背景圖片(圖6)。

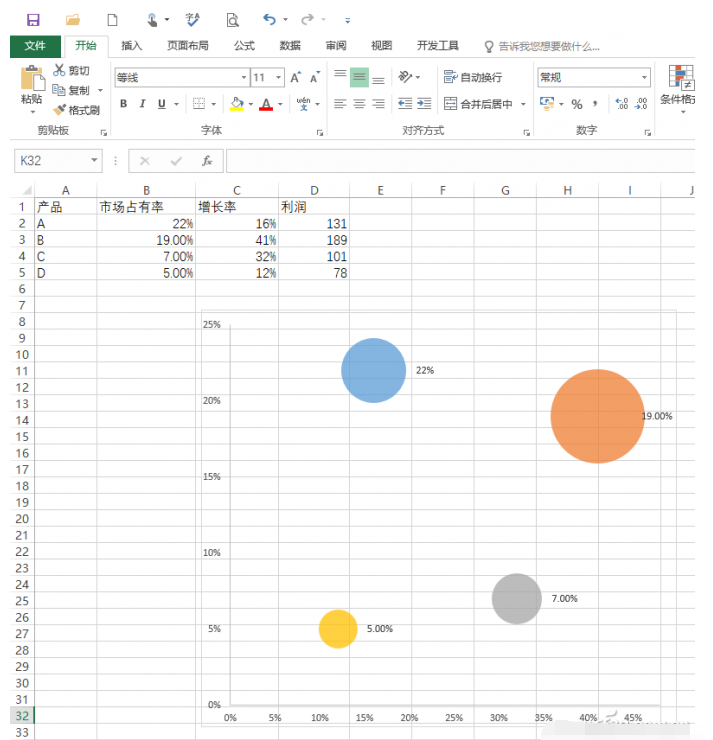

圖6 圖表美化

點擊“插入→圖形→矩形“，按提示插入4個矩形，并將插入的矩形按照平面坐標的形式排列(設置適當?shù)拈g距和大小，填充不同的顏色)。同上插入文本框，并依據上述產品的標準輸入對應文字說明備用，同時將文本框的輪廓設置為”無“，填充顏色也設置為”無“，后續將其作為不同產品的文字說明(圖7)。

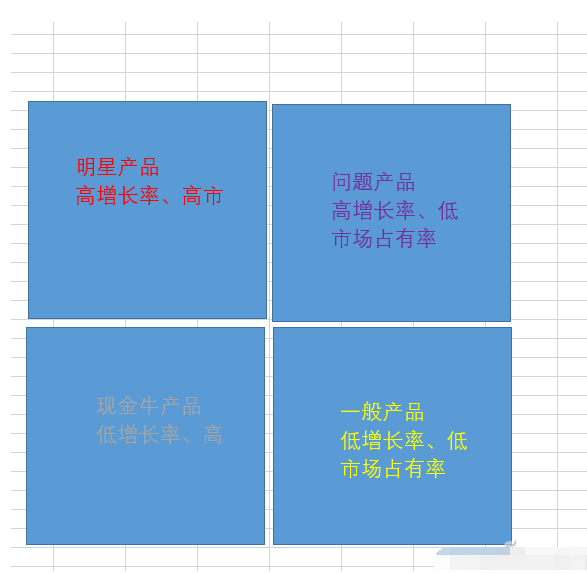

圖7 矩形和文本框

依次將四個矩形移動到圖表區域，并將其設置為“至于底層“，同時調整各個矩形的大小和間距，使得每類產品正好落在不同的矩形上。繼續選中不同文字的文本框，按照產品的實際表現移動到對應的矩形上面，最后再插入箭頭，藝術字說明，這樣通過矩陣圖表我們就可以很直觀看到每種產品的類型了(圖8)。

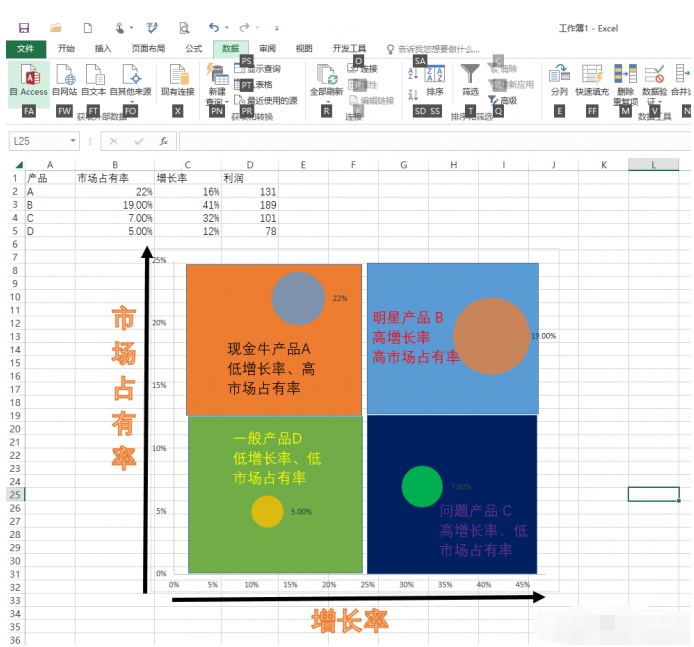

圖8 矩陣圖表

通過矩陣圖片結合X軸、Y軸就可以方便完成矩陣圖的制作，如果還有其他產品，我們只要輸入數據后重新生成對應的氣泡數據，這樣只要查看氣泡落在矩陣圖象限位置，我們通過位置就可以很直觀看出產品屬于哪種性質了，這樣三維矩陣圖表是不是更好用?
